Électrovannes séries 55 à 59
PERFORMANCES, FIABILITÉ ET FLEXIBILITÉ POUR VOS INSTALLATIONS
Découvrez une gamme complète d'électrovannes adaptées à de nombreuses applications industrielles.
Télécharger notre catalogue
Electrovannes et distributeurs Électrovannes MAC Valves Séries 55 à 59
OPTIMISEZ VOS MACHINES AVEC DES ÉLECTROVANNES COMPACTES, ULTRA-RAPIDES ET CONÇUES POUR DURER DES MILLIONS DE CYCLES
Plaque de fonction sur le distributeur pilote permettant d’inverser la fonction de la vanne principale (NO ↔ NC).
Temps de réponses
extrêmement rapides et précis.
Basculement haute vitesse permettant des cadences élevées.
Excellente résistance à la contamination.
Insensibilité aux variations de pression.
Conçues pour fonctionner en environnements difficiles.
Grande surface de tiroir offrant une force de basculement élevée.
Force de rappel puissante grâce à la combinaison ressort mécanique + ressort pneumatique.
Pilotage interne ou externe.
Caractéristiques techniques
Fluides | Air comprimé, vide, gaz inertes |
Plage de pression | Pilote interne : 1.7 à 10 barPilote externe : vide à 10 bar |
Pression pilote | 1.7 à 10 bar |
Lubrification | Non requise |
Filtration | 40 microns |
Température | -18°C à +50°C |
Bobine | Classe A usage général, service continu, encapsulée |
Tension | -15% à +10% de la tension nominale |
Fonction | 3/2 NO-NC2/2 NO-NC |
| Série 55 | Série 56 | Série 57 | Série 58 | Série 59 | |
| Débit (à 6 bar) | 2200 Nl/min 2.2 Cv | 5700 Nl/min5.7 Cv | 17 400 Nl/min17.4 Cv | 26 000 Nl/min26.0 Cv | 60 000 Nl/min60.0 Cv |
| Orifices | 1/4" - 3/8" | 3/8" - 1/2" - 3/4" | 1/2" - 3/4" - 1" | 1" - 1"1/4 | 2' - 1"1/2 |
Temps de réponse :
| Série 55 | Série 56 | Série 57 | Série 58 | Série 59 | |
| ERT (ms) | 9 | 11 | 23 | 25 | 38 |
| DRT (ms) | 4.8 | 10.8 | 13 | 18 | 25 |
Télécharger notre catalogue complet
Quels sont les atouts MAC Valves ?
Tiroir équilibré, insensible aux retours de pression de l'échappement ou de chute de pression à l'admission.
Distributeur pilote à clapet équilibré, haut débit, temps de réponses courts et constant.
Course courte avec débit très élevé.
Accumulateur de grande capacité avec clapet anti-retour alimentant le pilote et le ressort de rappel pour garantir le basculement même en cas de chute de pression instantanée à l'alimentation.
Tiroir vulcanisé à faible friction, coulissant dans un alésage effet "poli- miroir".
Effet "racleur" évitant tout collage.
Bobine MAC Valves garantie à vie, conçue pour résister aux conditions extrêmes.
Kit de réparation disponible pour la vanne complète.
Plaque de fonction NO/NC sur l'électrovanne pilote.
Plaque de fonction sur l'électrovanne pilote permettant de passer la fonction de la vanne principale de NO à NC et inversement.
Une technologie brevetée au service de la performance
Pilote 5/2 breveté
Réactivité maximale pour applications haute cadence
Bobine MAC Valves
Temps de réponse ultra-court
Équilibrage de pression
Stabilité et précision constantes
Tiroir équilibré
Performance fiable sur cycles intensifs
Des applications multi-secteurs...

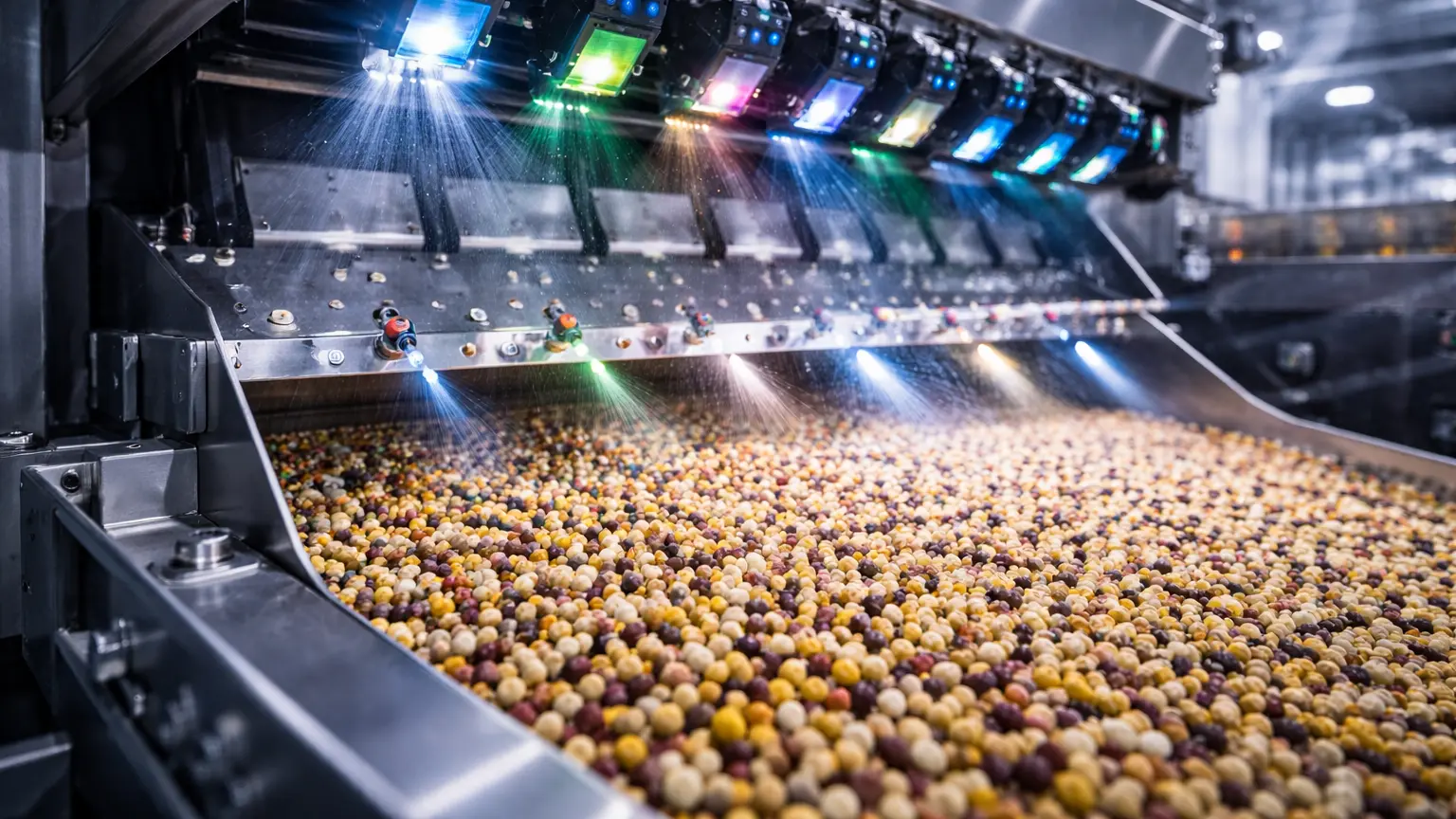

Tri optique
Optimisez vos systèmes de tri optique grâce à des électrovannes ultra-rapides garantissant précision, répétabilité et cadence élevée, même dans les environnements les plus exigeants.
Verrerie
Améliorez la fiabilité et les performances de vos machines de verrerie avec des solutions pneumatiques conçues pour résister aux cadences intensives et aux conditions extrêmes.

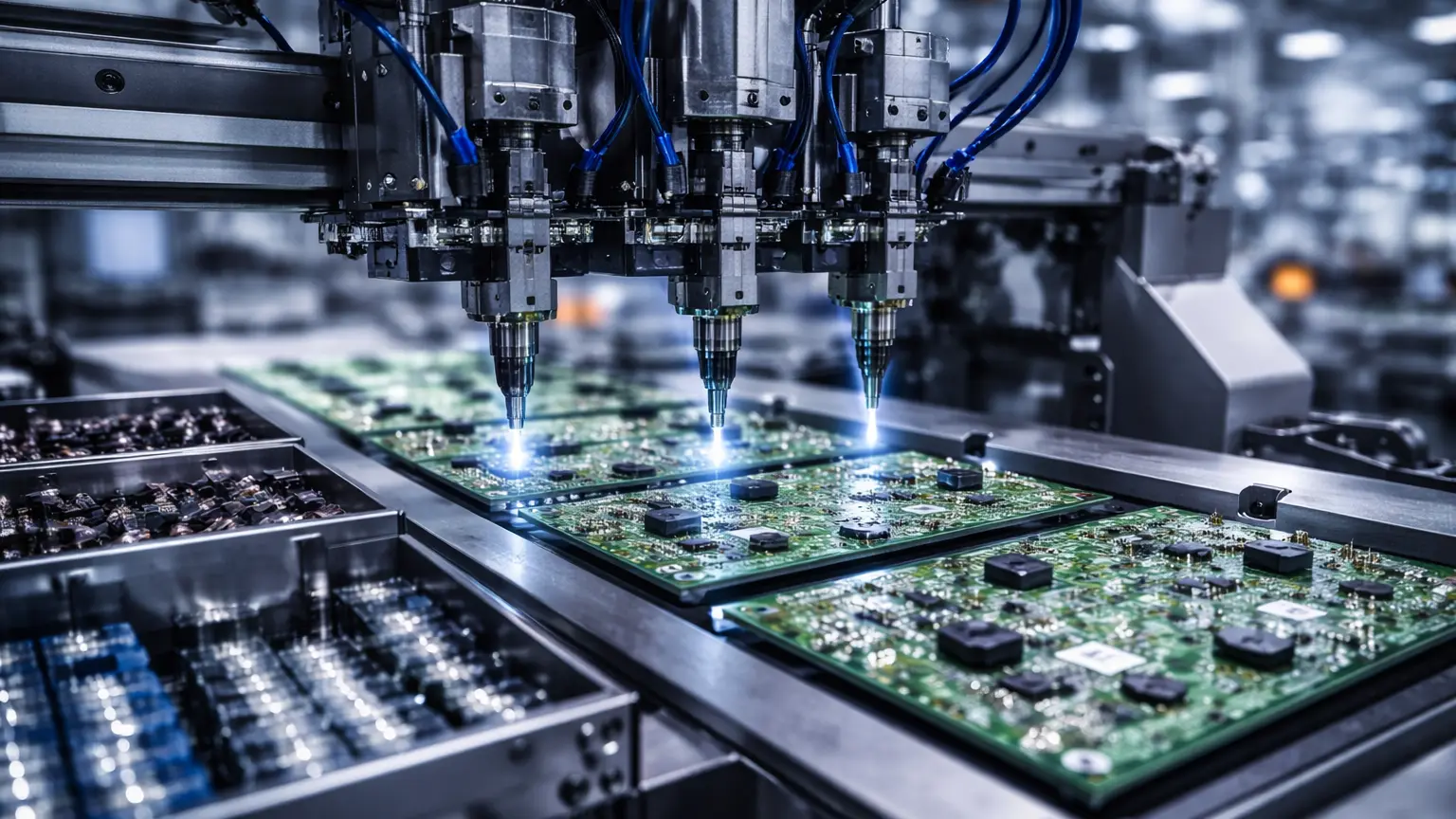

Pick and place
Augmentez la vitesse et la précision de vos systèmes pick and place grâce à des électrovannes offrant des temps de réponses ultra courts et une répétabilité parfaite.

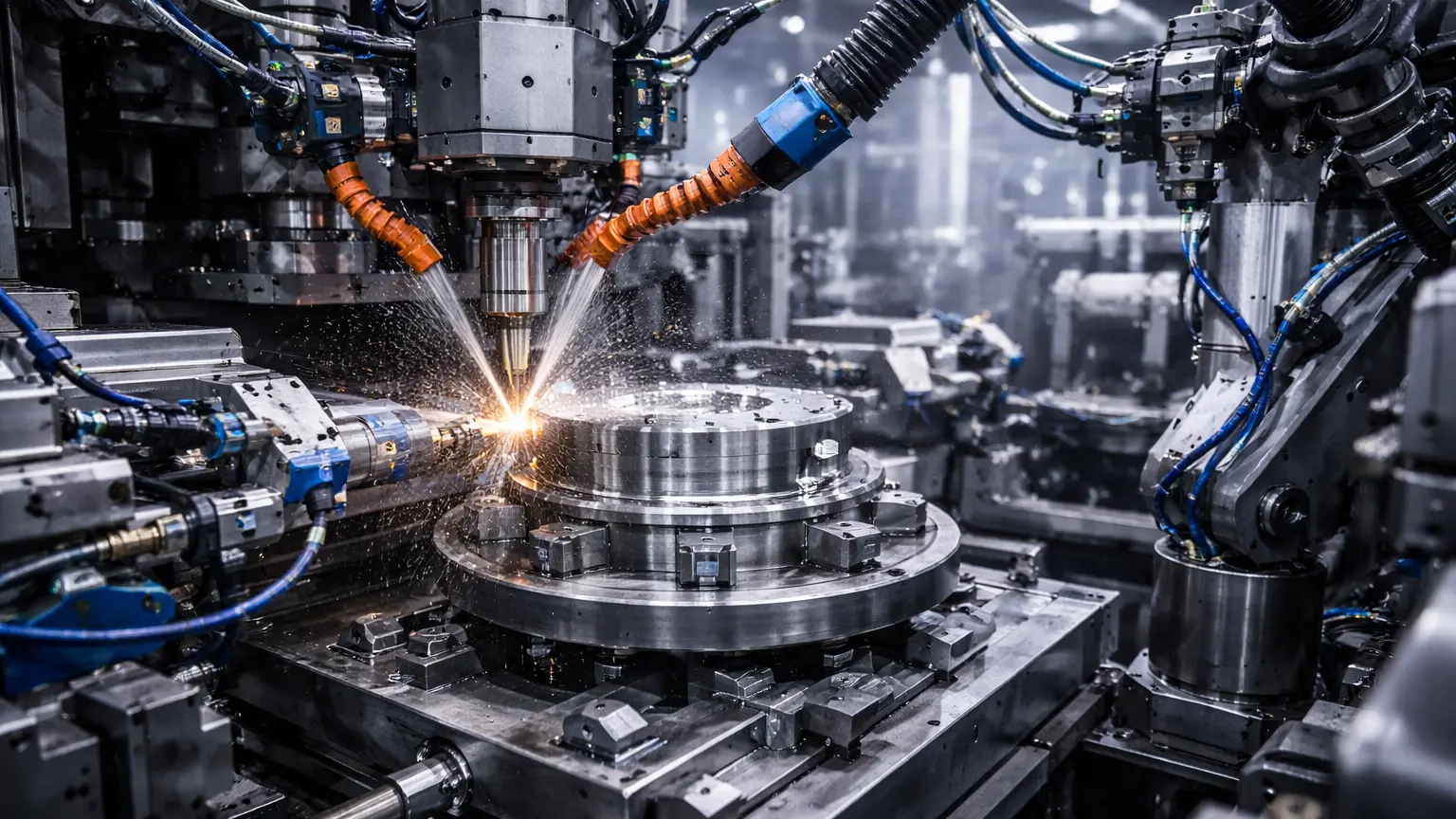

Machines spéciales
Bénéficiez de solutions pneumatiques adaptées à vos machines spécifiques avec des performances sur mesure pour répondre aux contraintes les plus complexes.
Retrouvez nos produits sur notre boutique en ligne
Vous ne trouvez pas ce que vous cherchez ?
Questions fréquemment posées
Voici quelques questions fréquentes sur les séries 55 à 59.
Les séries 55 à 59 sont conçues pour fonctionner sur des millions de cycles, garantissant une excellente fiabilité et une réduction des arrêts machines.
Oui, leur conception robuste permet une utilisation dans des environnements complexes avec des cadences élevées et des contraintes techniques importantes.
Le choix dépend de votre application (cadence, espace disponible, besoin en précision). Nos experts peuvent vous accompagner pour dimensionner la solution adaptée.
