Quel raccord pneumatique
choisir pour votre installation ?
Pression, environnement, type de tube, montage et maintenance : découvrez comment sélectionner le raccord adapté à votre application industrielle.
Oct. 2026 |
6 mins de lecture
Blog OI Technologies Quel raccord pneumatique choisir pour votre installation ?
Le choix d'un raccord pneumatique est essentiel pour garantir le bon fonctionnement d'une installation à air comprimé.
Un raccord inadapté peut entraîner des fuites, des pertes de pression, des difficultés de montage ou des opérations de maintenance supplémentaires.
Raccord instantané, à coiffe, à bague, cannelé ou à guillotine : chaque technologie répond à des besoins spécifiques.
Dans ce guide, OI Technologies vous aide à comprendre leurs différences et à identifier la solution la plus adaptée à votre installation.
Quel type de raccord pneumatique choisir selon votre besoin ?
Le bon raccord dépend avant tout de votre application. Voici les principales familles de raccords et leurs utilisations.

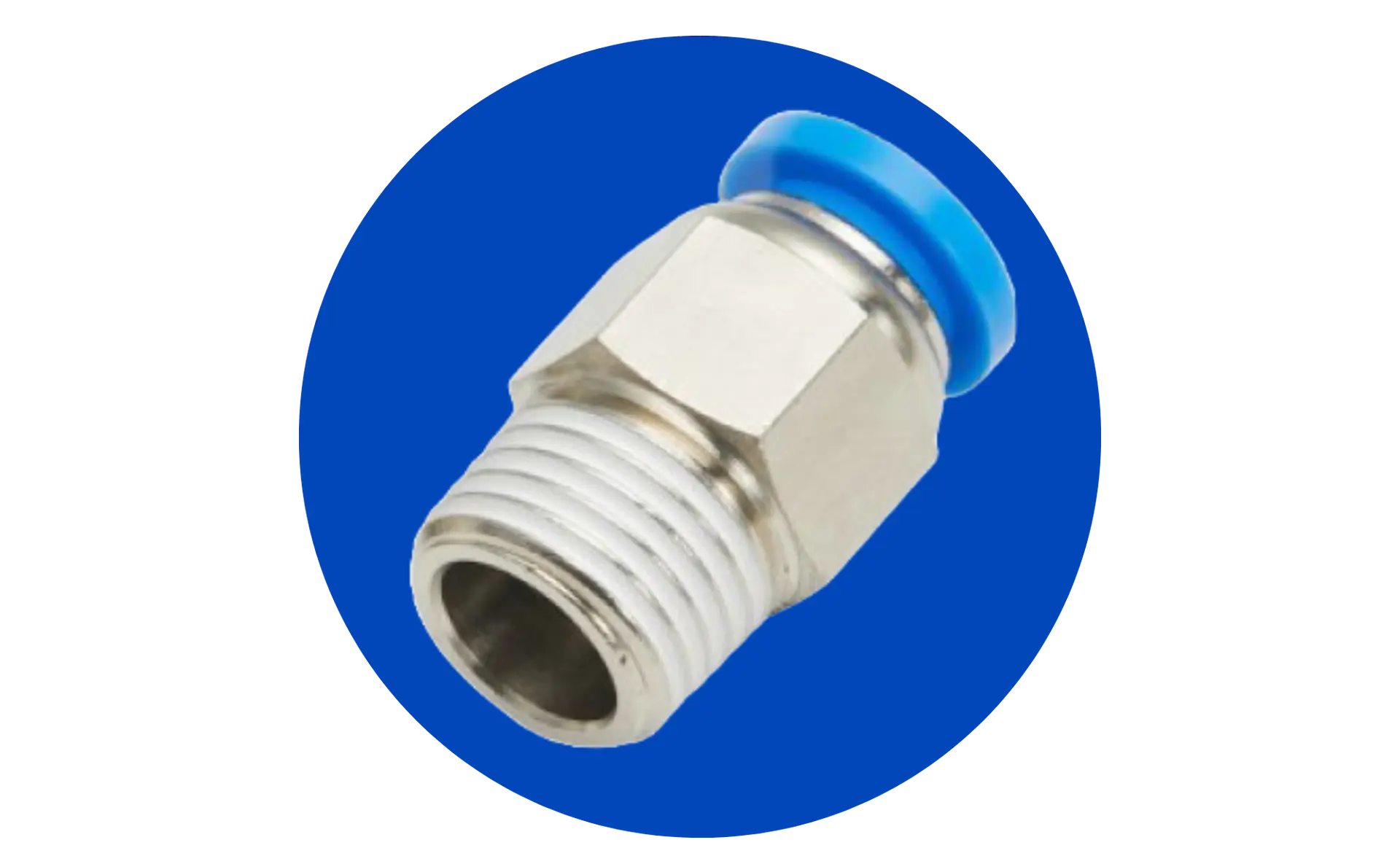

Raccords instantanés : pour un montage rapide et facile.
Vous recherchez une solution simple pour raccorder rapidement vos tubes pneumatiques ?
Le raccord instantané permet de connecter un tube compatible par simple insertion, sans opération de serrage supplémentaire côté tube.
Il est particulièrement adapté aux installations à air comprimé nécessitant un montage rapide ou des interventions de maintenance régulières.
Ses avantages :
- Montage et démontage rapides.
- Installation simple et pratique.
- Gain de temps lors des interventions.
- Large choix de configurations : droit, coudé, en T ou orientable selon les gammes.
Idéal pour : les circuits d'air comprimé, les machines automatisées et les installations pneumatiques courantes.
Découvrir les raccords instantanés

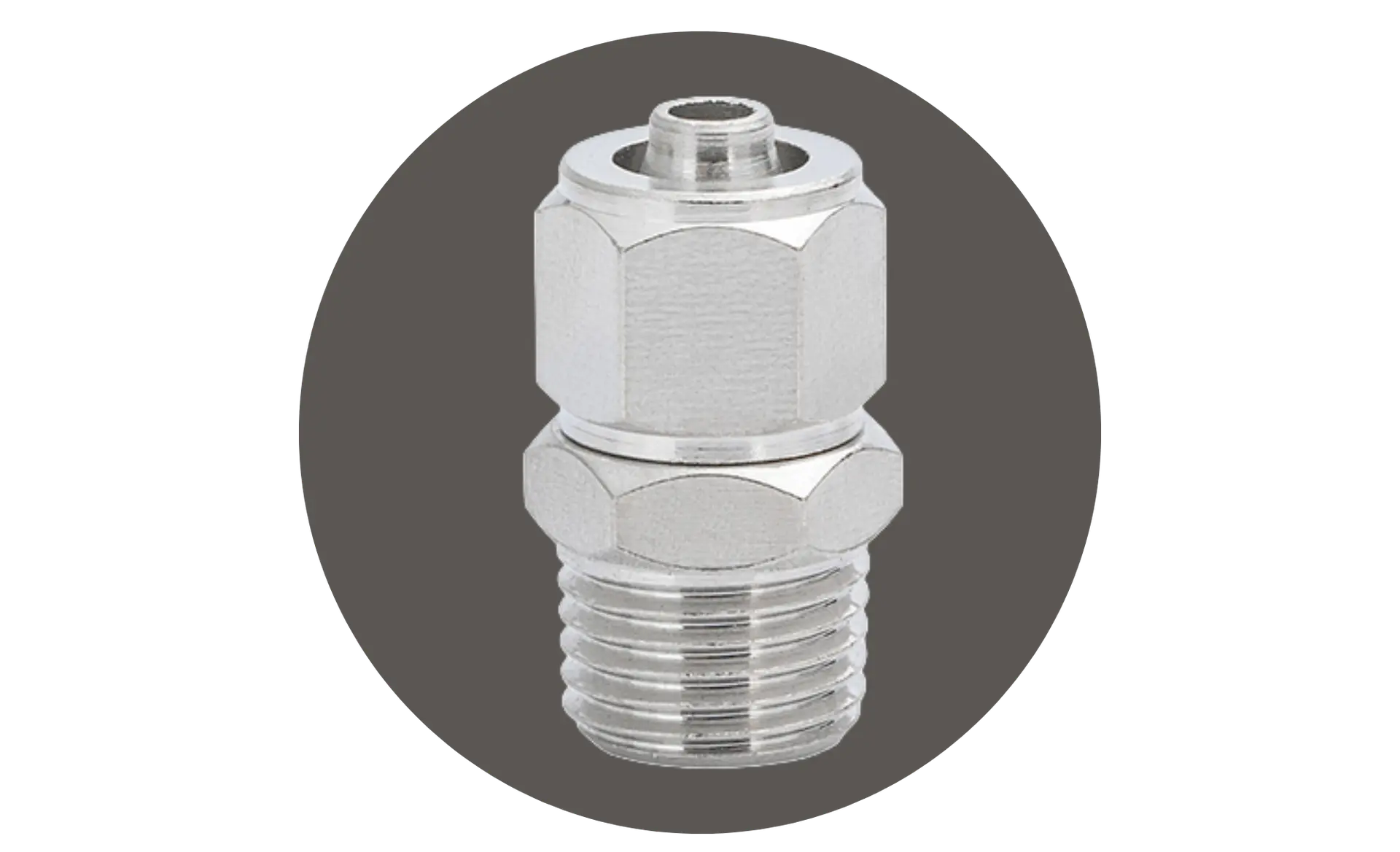

Raccords à coiffe : pour une connexion mécanique robuste.
Votre installation est soumise à des sollicitations mécaniques ou nécessite un maintien renforcé du tube ?
Le raccord à coiffe utilise un système de serrage mécanique adapté au tube pour assurer sa fixation et son étanchéité.
Selon sa conception, il peut constituer une solution intéressante dans les environnements industriels exigeants.
Ses avantages :
- Maintien mécanique du tube.
- Assemblage robuste.
- Solution adaptée à certaines installations soumises aux vibrations.
- Connexion durable lorsqu'elle est correctement dimensionnée.
Idéal pour : les équipements industriels et les installations nécessitant une fixation mécanique du tube.
Découvrir les raccords à coiffe

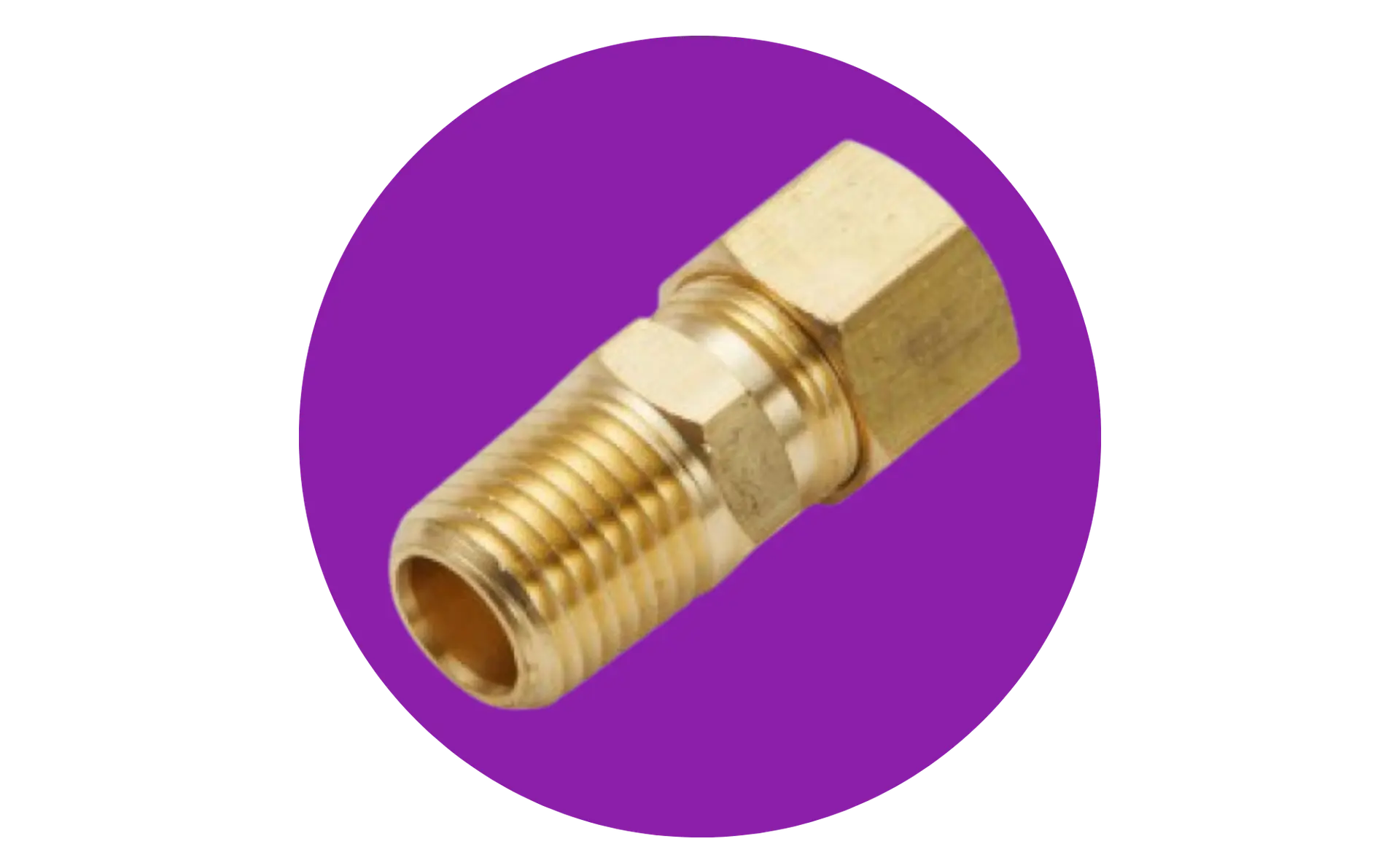

Raccords à bague : pour un maintien précis du tube.
Vous devez raccorder un tube présentant des caractéristiques particulières ?
Le raccord à bague repose sur un système de compression ou de serrage assurant le maintien et l'étanchéité du tube, selon sa conception.
Il peut être utilisé dans des applications nécessitant un assemblage mécanique précis.
Ses avantages :
- Serrage mécanique contrôlé.
- Bonne tenue du raccordement avec un tube compatible.
- Adaptation à certaines contraintes de pression et de montage.
- Solution disponible dans différentes matières et configurations.
Idéal pour : les installations nécessitant un raccordement par compression et les applications techniques spécifiques.
Découvrir les raccords à bague

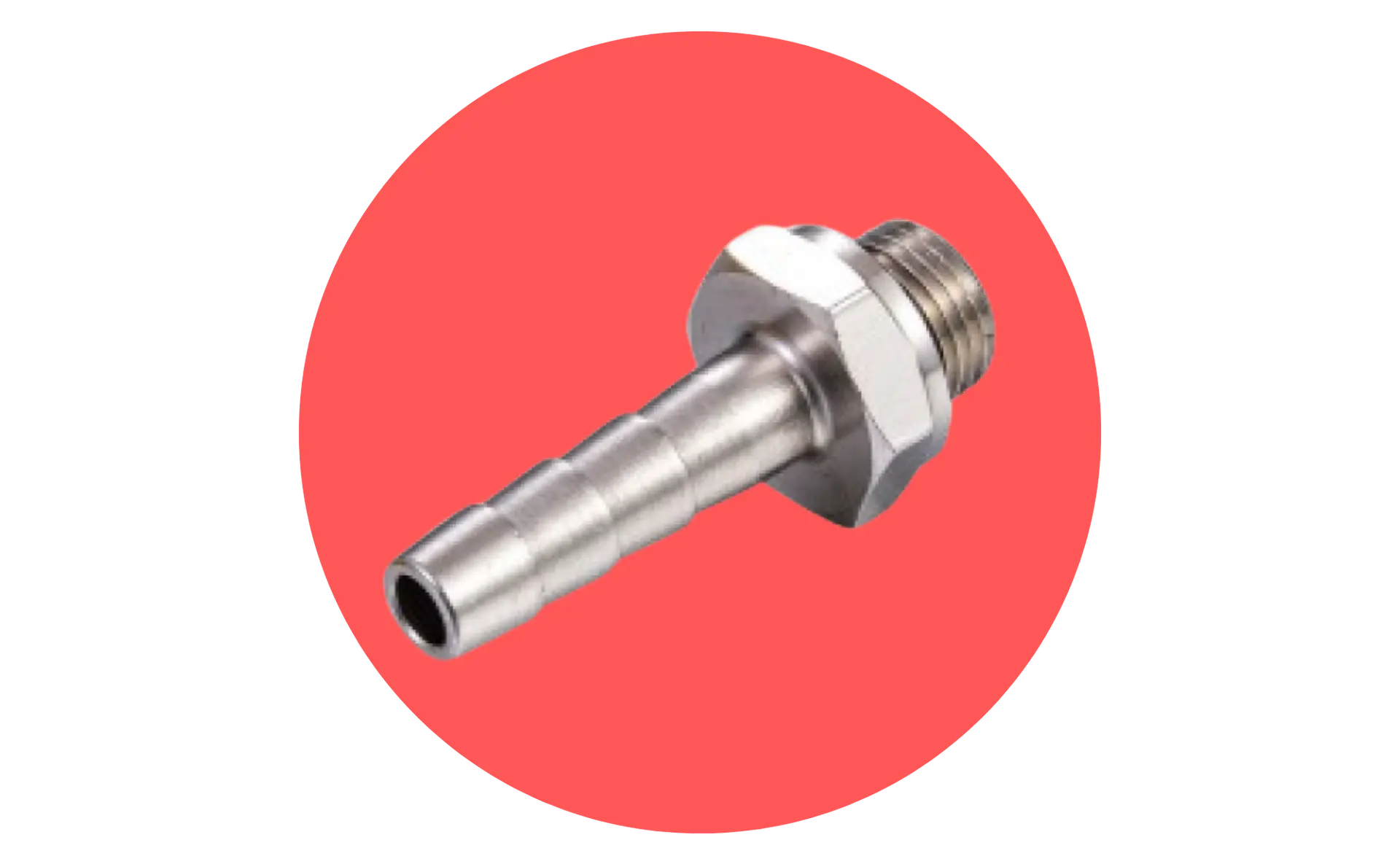

Raccords cannelés : pour raccorder un tuyau souple.
Vous utilisez un tuyau souple pour transporter de l'air comprimé ou un fluide compatible ?
Le raccord cannelé possède un embout profilé qui s'insère à l'intérieur du tuyau.
Il permet de réaliser une liaison simple entre un flexible et un équipement. Selon la pression, le tuyau et l'application, un collier de serrage adapté peut être nécessaire.
Ses avantages :
- Adapté aux tuyaux souples compatibles.
- Installation simple.
- Large choix de diamètres.
- Utilisation dans de nombreux circuits industriels.
Idéal pour : les raccordements de flexibles, les circuits pneumatiques et les applications de transfert de fluides compatibles.
Découvrir les raccords cannelés

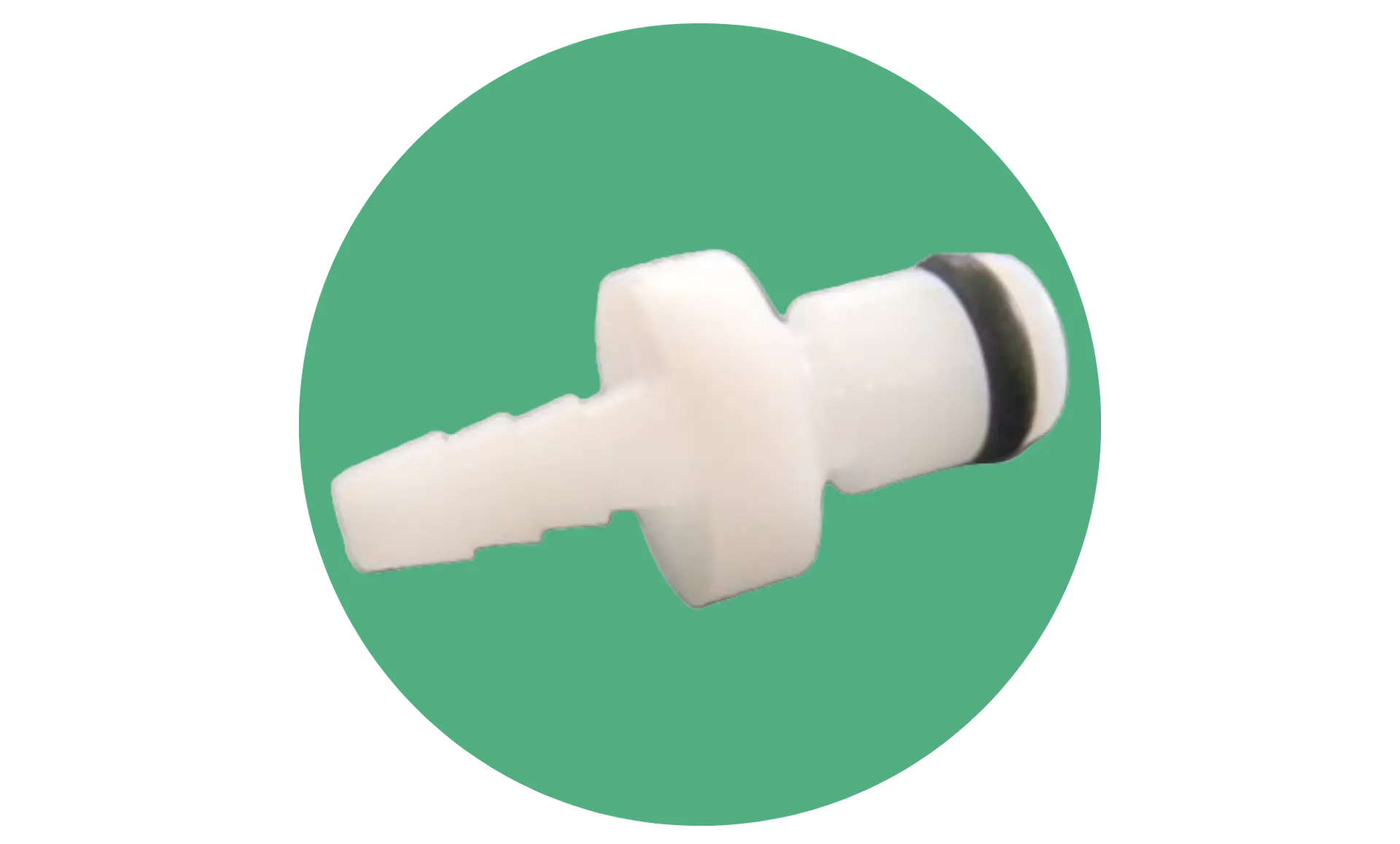

Raccords à guillotine : pour les applications médicales et techniques.
Vous recherchez une solution pour un équipement médical ou un circuit de faible encombrement ?
Les raccords à guillotine, selon les modèles, utilisent un système de fixation spécifique permettant de maintenir un tube compatible.
Ils peuvent répondre à des besoins particuliers de raccordement dans les équipements compacts ou spécialisés.
Ses avantages :
- Solution de fixation spécifique.
- Adaptation à certaines géométries de tubes.
- Intégration possible dans des équipements compacts.
- Montage adapté aux caractéristiques de la gamme.
Idéal pour : certaines applications médicales, de laboratoire ou d'équipements spécialisés, sous réserve de validation des caractéristiques techniques.
Découvrir les raccords à guillotine
Accessoires pneumatiques : pour compléter votre installation.
Une installation pneumatique performante ne dépend pas uniquement du choix du raccord.
Les accessoires permettent d'adapter, d'obturer, de fixer ou de compléter les connexions existantes.
Selon les besoins, il peut s'agir de bouchons, d'adaptateurs, de réductions ou d'autres éléments de raccordement.
Leur intérêt :
- Adapter les diamètres et les filetages.
- Compléter une installation.
- Faciliter certaines interventions de maintenance.
- Répondre à des contraintes spécifiques de montage.
Découvrir les accessoires
Tableau comparatif : quel raccord pour quelle application ?
Type de raccord | Besoin principal | Application courante |
Instantané | Montage rapide | Circuits d'air comprimé |
À coiffe | Maintien mécanique robuste | Installations industrielles sollicitées |
À bague | Serrage précis du tube | Raccordements techniques par compression |
Cannelé | Connexion d'un tuyau souple | Flexibles et transfert de fluides |
À guillotine | Fixation spécifique | Équipements spécialisés, notamment certaines applications médicales |
Accessoires | Adaptation du circuit | Maintenance et complément d'installation |
IMPORTANT
Ce tableau constitue une aide à l'orientation. Le choix définitif doit toujours être validé à partir des caractéristiques du produit et de votre installation.
Les 6 critères essentiels pour bien choisir un raccord pneumatique
Le diamètre du tube
Le diamètre est l'un des premiers critères de sélection.
Pour un raccord instantané, il faut généralement connaître le diamètre extérieur du tube. Pour un raccord cannelé, c'est principalement le diamètre intérieur du tuyau qui intervient.
Attention à ne pas confondre les dimensions métriques et impériales.
La pression de service
Chaque raccord possède des limites d'utilisation définies par son fabricant.
Il est indispensable de vérifier la pression maximale admissible ainsi que les éventuelles conditions de fonctionnement sous vide. La pression admissible de l'installation dépend également du tube et des autres composants du circuit.
La température et l'environnement
Les variations de température, les vibrations, l'humidité ou la présence de produits chimiques peuvent influencer le choix du raccord.
Selon l'environnement, certains matériaux ou systèmes de maintien seront plus appropriés.
Le type de fluide
Tous les raccords ne conviennent pas à tous les fluides.
Pour une utilisation avec de l'air comprimé, de l'eau ou un autre fluide, vérifiez la compatibilité des matériaux du corps et des joints.
Le filetage et la configuration
Le raccord doit être compatible avec le port de connexion de votre équipement.
Les filetages métriques, G, R ou NPT ne sont pas interchangeables sans vérification.
La forme du raccord — droit, coudé, en T ou traversée de cloison — doit également correspondre à l'implantation du circuit.
Fréquence de maintenance
Une installation régulièrement modifiée ou entretenue peut nécessiter des raccords faciles à déconnecter. À l'inverse, une installation permanente soumise à des contraintes mécaniques particulières peut justifier un autre type de fixation. Le bon choix est celui qui combine compatibilité technique, étanchéité, facilité d'installation et durabilité.
Quelles erreurs éviter lors du choix d'un raccord pneumatique ?
Certaines erreurs peuvent compromettre la fiabilité de votre installation :
1. Limiter les fuites d'air comprimé et les pertes d'énergie associées.
2. Maintenir les performances des équipements pneumatiques.
3. Faciliter le montage et la maintenance des installations.
4. Améliorer la fiabilité des connexions.
Questions fréquemment posées
Voici quelques questions fréquentes sur les raccords.
Le raccord instantané est généralement une solution adaptée. Il permet de raccorder un tube compatible par simple insertion, sans serrage supplémentaire côté tube.
Le raccord instantané facilite les connexions rapides grâce à un système de maintien intégré. Le raccord à coiffe utilise un serrage mécanique qui peut être intéressant lorsque l'application nécessite une fixation spécifique ou robuste.
Un raccord cannelé peut convenir, à condition que son diamètre et sa conception soient compatibles avec le tuyau, la pression et le fluide. Un collier adapté peut être nécessaire selon l'application.
Il faut identifier le diamètre du tube, le type et la dimension du filetage, ainsi que les caractéristiques techniques du raccord. Pour un raccord instantané, le diamètre extérieur du tube est généralement déterminant.
Choisissez un raccord compatible avec le tube et les conditions de service, respectez les instructions de montage et vérifiez l'étanchéité du circuit après installation.
