Série PV 06
Électrovannes à impulsion pour dépoussiérage industriel.
Performance, rapidité et fiabilité pour vos systèmes de dépoussiérage.
Télécharger notre catalogue
Electrovannes et distributeurs Électrovannes à impulsion Séries PV 06
La performance des électrovannes à impulsion MAC Valves au service de vos environnements les plus exigeants.
Impulsions ultra-rapide pour un nettoyage optimal des filtres
Fiabilité éprouvée pour un fonctionnement continu en environnement exigeant
Conception robuste limitant les opérations de maintenance
Série PV06
Les électrovannes MAC Valves Séries PV03 sont spécialement conçues pour les applications de dépoussiérage industriel et de filtration d'air. Grâce à leur conception compacte et performante, elles permettent de générer des impulsions d'air rapides et efficaces tout en garantissant une grande fiabilité dans le temps.
Ce que vous gagnez concrètement :
Nettoyage des filtres
Performance stable sur cycles intensifs
Réduction des opérations de maintenance
Intégration facile sur systèmes de dépoussiérage
Une technologie au service de la précision et de la rapidité
Pilote haute performance
Impulsion d'air rapide et efficace pour un nettoyage optimal des filtres.
Technologie de joints en D MAC Valves
Améliore la durée de vie et garantit une fiabilité constante.
Bobine à action directe
Temps de réponse rapide pour des cycles de nettoyage performants.
Tiroirs vulcanisés
Réduction des frottements et meilleure répétabilité des impulsions.
Pourquoi choisir une électrovanne à tiroir ?
Contrairement aux électrovannes à membrane, les électrovannes à tiroir offrent une meilleure résistance aux cadences élevées et aux environnements industriels exigeants.
Leur conception réduit l'usure des pièces souples et permet une durée de vie plus importante dans les applications de dépoussiérage industriel.
Les principaux avantages sont :
- Meilleure tenue aux cycles répétés.
- Maintenance réduite ;
- Fonctionnement plus stable ;
- Excellente fiabilité dans les installations fortement sollicitées.
Atouts MAC Valves
Impulsions puissantes permettant une optimisation de la fréquence d'espacement des impulsions.
Les distributeurs sont difficilement accessibles dans les filtres à poussière. La durée de vie prolongée des distributeurs MAC à tiroir permet d'optimiser le travail, et de réduire les problèmes de sécurité liés aux réparations.
Lorsque le système de filtres à poussière est défectueux, l'usine est à l'arrêt. Les distributeurs à tiroir MAC Valves permettent de réduire les arrêts machines.
Des impulsions faibles entraînent une accumulation de déchets dans le système, en raison de leur mauvaise évacuation, ce qui en résulte une contamination du produit, voire une diminution de productivité.
Les distributeurs à membranes entraînent de nombreux problèmes de maintenance au quotidien, et accroissent les coûts liés au travail. Les distributeurs à tiroir MAC permettent une harmonisation du travail partout dans l’usine.
Des impulsions plus efficaces permettent un nettoyage plus en profondeur des filtres / manches, et par conséquent augmentent la durée de vie des filtres, réduisent la fréquence des impulsions et diminuent les coûts.
Seul le pilote MAC est pourvu d’une commande manuelle qui permet de tester la pulse valve.
Caractéristiques techniques - Série PV06
Accédez à toutes les caractéristiques techniques des électrovannes à impulsion Séries PV06 pour valider rapidement leur intégration dans vos machines :
- Référence : PV série 06
- Forme : horizontal
- Débit : 53

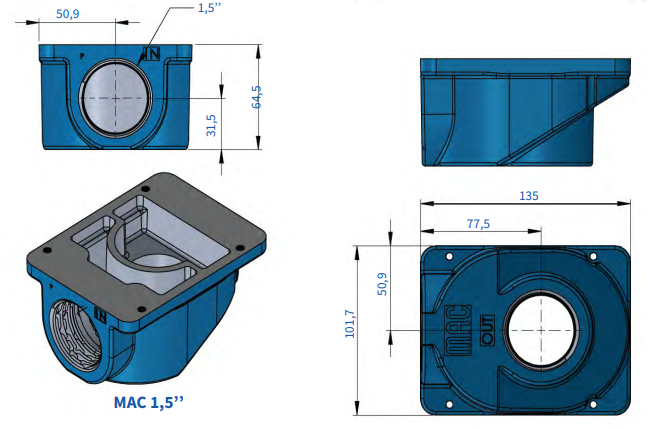

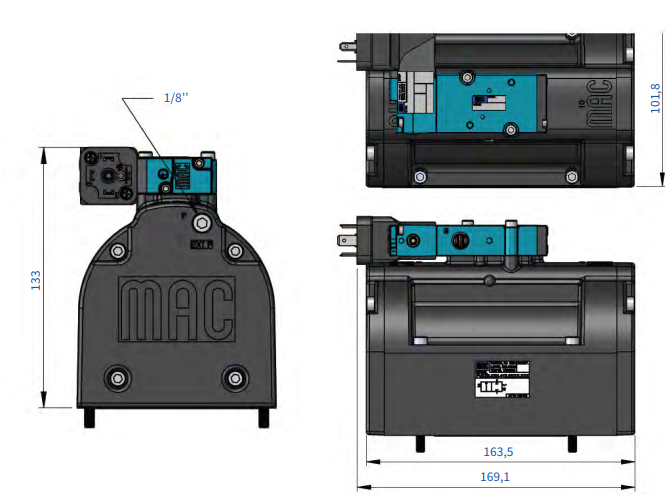

- Dimensions : 164 x 102 x 133 (L x L x H)
- Filetages : 1-1/2"
| Débit | Température Viton | Pression de fonctionnement |
| 53,2 cv / 53 200 Nl/min | -29°C - 110°C | 2,75 - 8,27 bar |
Comment dimensionner une PV06 ?
Le diamètre des manches filtrantes
Qui déterminent le volume d'air nécessaire pour chaque impulsion.
Le débit d'air comprimé disponible
Afin de garantir une impulsion suffisamment puissante.
Le bon dimensionnement d'une pulse valve est essentiel pour garantir un nettoyage efficace des filtres tout en optimisant la consommation d'air comprimé. Une électrovanne sous-dimensionnée peut entraîner un décolmatage insuffisant, tandis qu'un modèle surdimensionné risque d'augmenter inutilement la consommation d'énergie.
La pression de service
Qui doit être adaptée aux préconisations du fabricant et aux caractéristiques du système de dépoussiérage.
La fréquence des cycles de nettoyage
Influencée par la quantité de poussières à évacuer et les conditions d'exploitation.
Un dimensionnement adapté permet d'améliorer les performances du système de dépoussiérage, de prolonger la durée de vie des filtres et de réduire la consommation d'air comprimé.
Le conseil OI Technologies
Chaque installation possède ses propres contraintes de fonctionnement. Nos experts vous accompagnent dans le choix de la série PV la plus adaptée à votre application afin d'assurer un fonctionnement fiable, durable et performant.
Télécharger le catalogue des séries PV
Schéma technique
Pilot 4 voies haute performance
→ Assure une commutation rapide et une impulsion d’air efficace
→ Optimise le nettoyage des filtres à manches
Technologie de joints en D MAC Valves
→ Augmente la durée de vie
→ Réduit les pertes et améliore la fiabilité
Bobine à action directe sur le clapet
→ Temps de réponse rapide & constant
→ Performance stable même en usage intensif
Tiroir à joints vulcanisés
→ Réduction des frottements
→ Amélioration de la répétabilité des cycles
Plaque d'adaptation
→ Installation simple en remplacement des systèmes existants
→ Gain de temps en maintenance
Commande manuelle intégrée
→ Facilite les tests et interventions technique
Durée de vie et maintenance d'une électrovanne à impulsion
La durée de vie d'une pulse valve dépend directement de ses conditions d'utilisation et de la qualité de la maintenance réalisée sur l'installation. Bien entretenue, une électrovanne de dépoussiérage offre une excellente fiabilité et garantit des performances constantes sur le long terme. Plusieurs facteurs influencent sa longévité :
La qualité de l'air comprimé : un air propre, sec et correctement filtré limite l'usure prématurée des composants.
La pression de fonctionnement : le respect des préconisations du fabricant permet d'assurer un fonctionnement optimal et d'éviter les sollicitations excessives.
La fréquence des impulsions : un nombre élevé de cycles de nettoyage nécessite un équipement adapté à cette cadence.
Les conditions d'exploitation : la température, l'humidité et l'environnement de travail peuvent également avoir un impact sur les performances de la pulse valve.
Le conseil OI Technologies
Les électrovannes à impulsion MAC Valves offrent un coût de production réduit en minimisant les temps d'arrêts grâce à sa grande fiabilité.
Télécharger le catalogue des séries PV
Électrovannes certifiées ATEX : sécurisez vos installations
Dans les environnements à risque (poussières, atmosphères explosives), la conformité ATEX est essentielle pour garantir la sécurité des installations et des opérateurs.
Les électrovannes à impulsion MAC Valves certifiées ATEX répondent à ces exigences en offrant :
- une sécurité maximale en zones à risque (ATEX)
- une fiabilité renforcée en conditions industrielles sévères
- une continuité de production sans compromis
Recevoir la documentation ATEX
Quel type de PV choisir ?
PV 03
Flux : 17.6 kw.
Débit : 24cv / 24 000 Nl/min
Pression : 2,75 - 8,27 bar
PV 07
Flux : 54.4 kw.
Débit : 70cv / 70 000 Nl/min
Pression : 2,75 - 8,27 bar
PV 09
Flux : 73.5 kw.
Débit : 100cv / 100 000 Nl/min
Pression :
2,75 - 8,27 bar
PV 10
Flux . 103 kw.
Débit : 140cv / 140 000 Nl/min
Pression : 2,75 - 8,27 bar
PV 12
Flux : 128.7 kw.
Débit : 5175cv / 175 200 Nl/min
Pression : 2,75 - 8,27 bar
Des applications multi-secteurs...
Dépoussiérage industriel
Idéale pour le nettoyage des filtres à manches, la PV03 génère des impulsions rapides permettant :
- d’éviter le colmatage des filtres
- de maintenir une performance de filtration constante
- de réduire les arrêts de production
Ciment et matériaux
Dans des environnements fortement chargés en poussières :
- amélioration de la continuité de production
- réduction de l’encrassement des installations
- augmentation de la durée de vie des filtres
Bois
Permet une extraction efficace :
- des poussières fines
- des copeaux
- des résidus de coupe
Agroalimentaire
Compatible avec les environnements exigeants :
- gestion des poussières (farine, sucre, poudres)
- maintien des normes d’hygiène
- réduction des contaminations croisées
Complétez votre installation...
Électrovannes et distributeurs
Découvrez notre gamme d'électrovannes et de distributeurs pneumatiques pour piloter, commuter et automatiser vos circuits d'air comprimé. Des solutions adaptées à toutes les applications industrielles.
En savoir plus
Électrovannes proportionnelles
Contrôlez avec précision le débit ou la pression grâce à nos électrovannes proportionnelles. Idéales pour les applications nécessitant un pilotage fin et une régulation continue.
Électrovannes cartouches
Optimisez l'intégration de vos équipements avec nos électrovannes cartouches. Compactes, performantes et fiables, elles répondent aux exigences des machines et systèmes automatisés.
Traitement de l'air EXPEL
Garantissez un air comprimé propre et maîtrisé grâce à la gamme EXPEL : le filtre à air comprimé révolutionnaire, sans besoin de maintenance.
WEBSHOP OI TECHNOLOGIES
Commandez vos produits en ligne
Découvrez nos solutions industrielles et passez votre commande en quelques clics...
Questions fréquemment posées
Voici quelques questions fréquentes sur la série PV06.
La série PV06 de MAC Valves est idéale pour les installations nécessitant une maintenance minimale. Grâce à sa conception sans membrane traditionnelle, elle limite l’usure et garantit une fiabilité élevée dans les systèmes de dépoussiérage industriel.
Oui, certaines versions de la PV06 sont disponibles en certification ATEX, permettant une utilisation en environnements à risque d’explosion (poussières, gaz).
Les électrovannes à impulsion PV06 sont utilisées dans :
- cimenteries et matériaux
- industrie du bois
- traitement de l’air
- environnements industriels exigeants
Idéales pour les applications nécessitant fiabilité et continuité de production.
