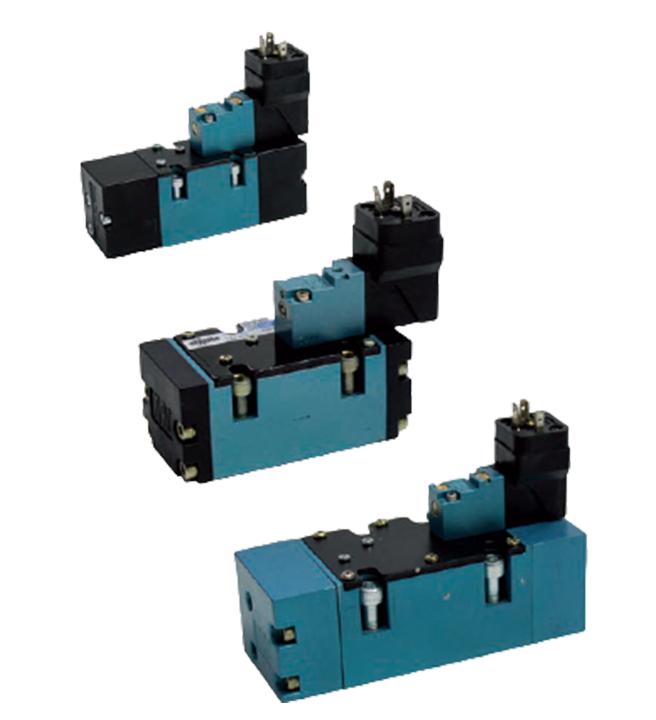

Électrovannes ISO 1.2 et 3
CONTROLE PRÉCIS ET FIABLE DES FLUX D'AIR ET OPTIMISATION DES PERFORMANCES
Découvrez la nouvelle génération d'électro-distributeurs pneumatiques ISO 1.2 et 3 pour machines IS développés pour l'industrie du verre.
Télécharger notre catalogue
Électrovannes et distributeurs Électrovannes MAC Valves ISO 1,2 et 3
CONÇUES POUR LES ENVIRONNEMENTS LES PLUS HOSTILES
Empreinte de montage ISO (montage en lieu et place).
Norme ISO 5599/1 et 5599/2.
Grande résistance aux contaminants - Insensibilité aux variations de pression.
Conçu pour fonctionner dans les environnements les plus hostiles.
Basculement précis et rapide avec niveau de répétitivité extrêmement élevé.
Modification haute température pour une résistance jusque 80°C (176°F) pour le distributeur et son pilote.
Diminution des arrêts machine - Gains de productivité.
Haute performance - Contribue au meilleur rendement possible de votre machine au fil de son exploitation.
Débits parmi les plus importants pour électrodistributeurs ISO normalisées.
Pourquoi choisir nos électrovannes ISO 1.2 et 3 ?
Une compatibilité totale avec les installations existantes
Grâce à leur empreinte normalisée ISO 5599, les distributeurs peuvent être installés en lieu et place des équipements existants, sans modifier la machine.
Des performances supérieures
La conception brevetée MAC Valves offre des débits élevés, des temps de réponse rapides et une excellente répétabilité.
Une résistance aux environnements sévères
Le tiroir équilibré limite l'influence de la contamination et des variations de pression afin d'assurer un fonctionnement fiable dans les applications industrielles exigeantes.
Une meilleure disponibilité des machines
La réduction des arrêts machine, les kits de réparation disponibles et la robustesse des composants permettent de limiter les coûts d'exploitation.
Caractéristiques techniques
ISO 1 - 2 - 3 | |
Fluides | Air comprimé, vide, gaz inertes |
Pression d'alimentation principale | Pilotage externe : 0 à 8 bar |
Pression de pilotage | 2.5 à 8 bar |
Lubrification | Non requise |
Filtration | 40 μ
|
Température | -18°C à +80°C |
Bobine | Enrobée d'époxy - Fil classe F - Excitation longue durée |
Tension d'alimentation | -15% à +10% du voltage nominal |
Mod. GL 01 | Joints, tiroir et clapet en vitonGraisse haute températureCommande manuelle conçue pour l'industrie du verre |
ISO 1 | ISO 2 | ISO 3 | |
Diamètre de passage |
7,8 mm / 0.27 in
| 10,5 mm / 0.39 in | 14,9 mm / 0.55 in |
Débit (à 6 bar) |
1600 Nl/min - Cv 1.6
| 3000 Nl/min - Cv 3.0 | 6300 Nl/min - Cv 6.3 |
Codes de commande
ISO 1 | ISO 2 | ISO 3 | |
Version à commande électrique |
MV-B1A-AAAx-DM-DEWJ-1xx / GL01
|
MV-B2A-AAAx-DM-DEWJ- 1xx/ GL01
|
MV-B3A-AAAx-DM-DEWJ-1xx / GL01
|
Kit de réparation (version électrique) |
DM-DEWJ-1xx / GL01 K-P1001 / GL01
|
DM-DEWJ-1xx / GL01 K-P2001 / 446K
|
DM-DEWJ-1xx / GL01 K-P3001 / 446K
|
Version à commande pneumatique | Non disponible | MV-R2A-BACF / 446D | MV-R3A-BACF / 446D |
Kit de réparation (version pneumatique) | x | K-P2001 / 446K | K-P3001 / 446K |
Pourquoi choisir un distributeur pneumatique ISO ?
Les distributeurs pneumatiques conformes aux normes ISO 5599-1 et ISO 5599-2 sont conçus pour garantir une compatibilité mécanique et pneumatique entre les différents fabricants. Cette normalisation permet de remplacer facilement un distributeur existant sans modifier l'architecture de la machine.
Les distributeurs MAC Valves ISO 1, ISO 2 et ISO 3 conservent cette compatibilité tout en offrant les avantages de la technologie brevetée MAC Valves : débits élevés, temps de réponse rapides, excellente répétabilité et forte résistance aux environnements industriels exigeants.
Le conseil OI Technologies
Dans une installation pneumatique normalisée, le remplacement d'un électrodistributeur ne doit pas compromettre les performances de la machine. Le choix d'un modèle compatible ISO permet de conserver l'architecture existante tout en bénéficiant des dernières innovations en matière de débit, de rapidité de commutation et de fiabilité.
Chez OI Technologies, nous accompagnons les industriels dans le choix des distributeurs ISO 1, ISO 2 ou ISO 3 les plus adaptés à leurs contraintes de débit, d'intégration et de cadence afin de garantir une disponibilité maximale des équipements.
Télécharger le catalogue MAC Valves

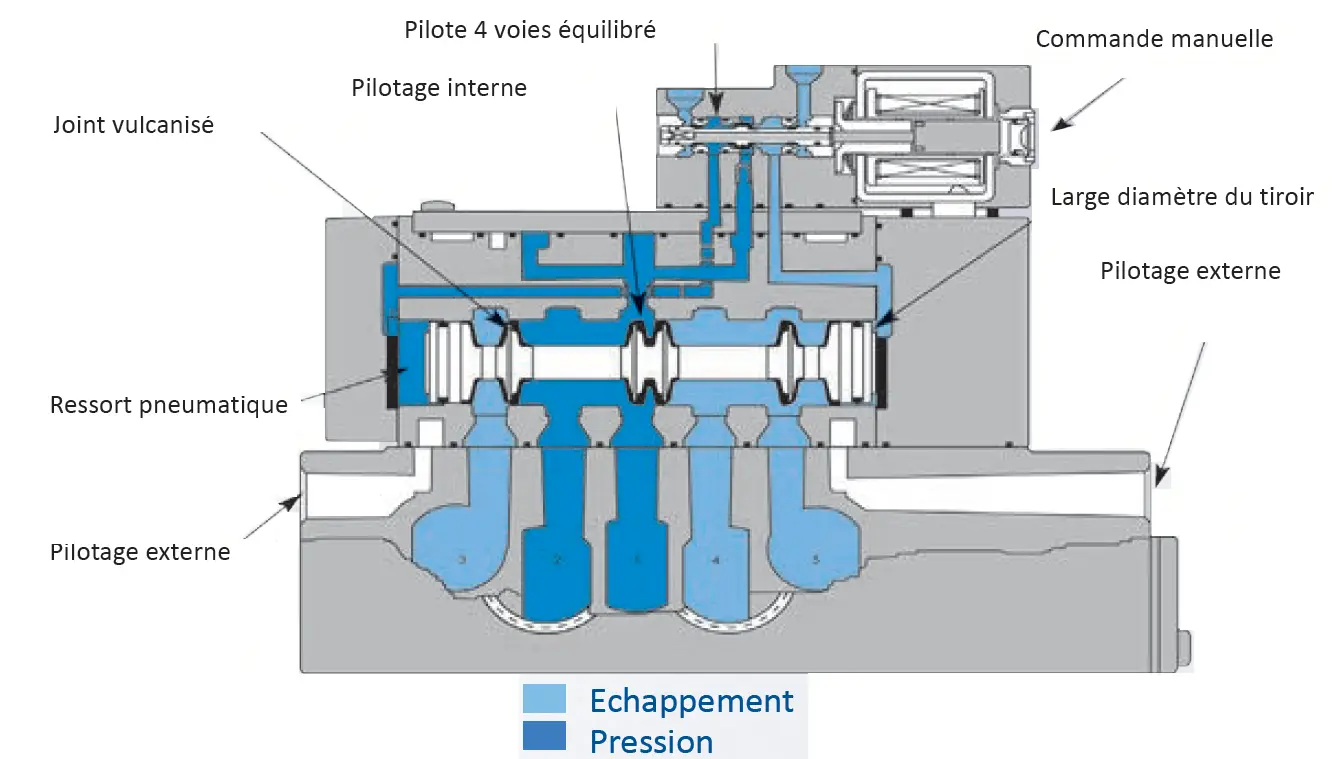

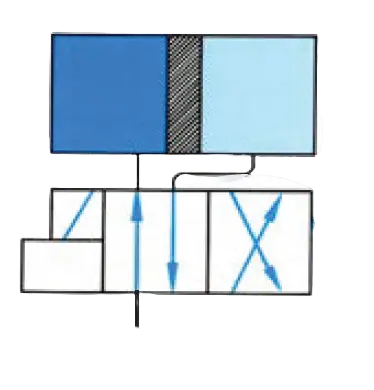

Les avantages clients
Forces de translation élevées dans les deux sens
Aucune résistance ne s'oppose aux forces de translation
La pleine section du tiroir est utilisée
Quel type d'électrovanne choisir ?
55 à 59
Solutions polyvalentes pour applications industrielles
2200 (2.2 Cv) à 60 000 Nl/min (60.0 Cv)
67 à 69
Solutions polyvalentes pour applications industrielles
20 000 (20.0 Cv) à 60 000 (60.0 Cv) Nl/min
54 - Bloc 21 pistes
Une nouvelle génération de bloc haut débit.
5000 Nl/min (5 Cv)
54 LG
Régulation de la pression, passage d'un débit important.
12 500 Nl/min (12.5 Cv)
53 à 54
Solutions compactes pour applications standards
1200 Nl/min (1.2 Cv) à 5000 Nl/min (5.0 Cv)
Des applications multi-secteurs...
2
Automatisation industrielle
Pilotage précis des actionneurs et des systèmes pneumatiques.
3
Machines spéciales
Contrôle précis des cycles et des mouvements automatisés.
4
Transport et conditionnement
Commande fiable dans les systèmes de convoyage.
5
Industrie chimique
Gestion des fluides et applications critiques.
6
Énergie et environnement
Solutions robustes pour des environnements exigeants.
Complétez votre installation...
Électrovannes à impulsion
Découvrez notre gamme d'électrovannes à impulsion conçues pour les systèmes de dépoussiérage industriels. Fiables et performantes, elles assurent un pilotage rapide et précis des impulsions d'air comprimé afin d'optimiser le nettoyage des filtres et les performances de vos installations.
En savoir plus
Électrovannes proportionnelles
Contrôlez avec précision le débit ou la pression grâce à nos électrovannes proportionnelles. Idéales pour les applications nécessitant un pilotage fin et une régulation continue.
Électrovannes cartouches
Optimisez l'intégration de vos équipements avec nos électrovannes cartouches. Compactes, performantes et fiables, elles répondent aux exigences des machines et systèmes automatisés.
Traitement de l'air EXPEL
Garantissez un air comprimé propre et maîtrisé grâce à la gamme EXPEL : le filtre à air comprimé révolutionnaire, sans besoin de maintenance.
WEBSHOP OI TECHNOLOGIES
Commandez vos produits en ligne
Découvrez nos solutions industrielles et passez votre commande en quelques clics...
Questions fréquemment posées
Voici quelques questions fréquentes sur les électrodistributeurs ISO 1.2 et 3.
Les électrodistributeurs ISO MAC Valves ont été développés pour offrir des performances supérieures aux distributeurs ISO traditionnels.
Ils permettent de bénéficier :
- de débits plus élevés,
- de temps de réponse plus rapides,
- d'une excellente répétabilité,
- d'une forte résistance aux contaminants,
- d'une longue durée de vie.
Oui.
Les distributeurs respectent les normes ISO 5599/1 et ISO 5599/2, ce qui permet un remplacement direct des équipements existants sans modification importante de l'installation.
Cette compatibilité facilite les opérations de maintenance et les projets de modernisation.
Dans les applications industrielles à cadence élevée, le temps de réponse influence directement :
- les temps de cycle,
- la précision des mouvements,
- la consommation d'air comprimé,
- la productivité globale de la machine.
Des temps de basculement rapides permettent d'améliorer les performances de l'installation.
