Drains automatiques
À flotteur

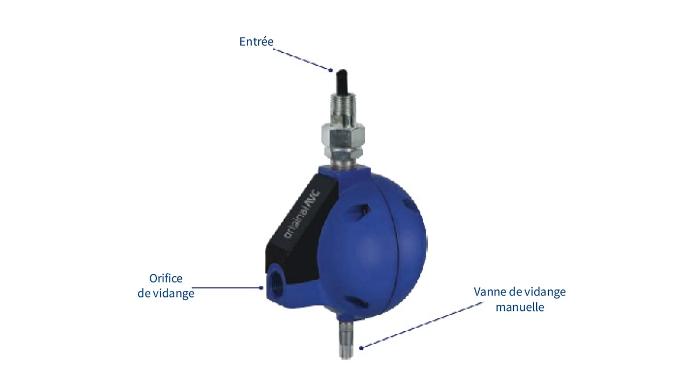

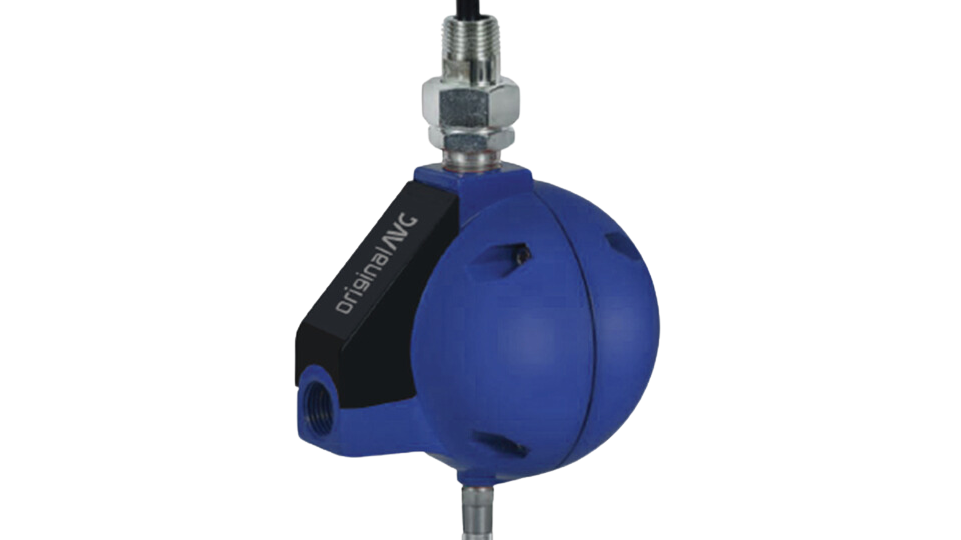

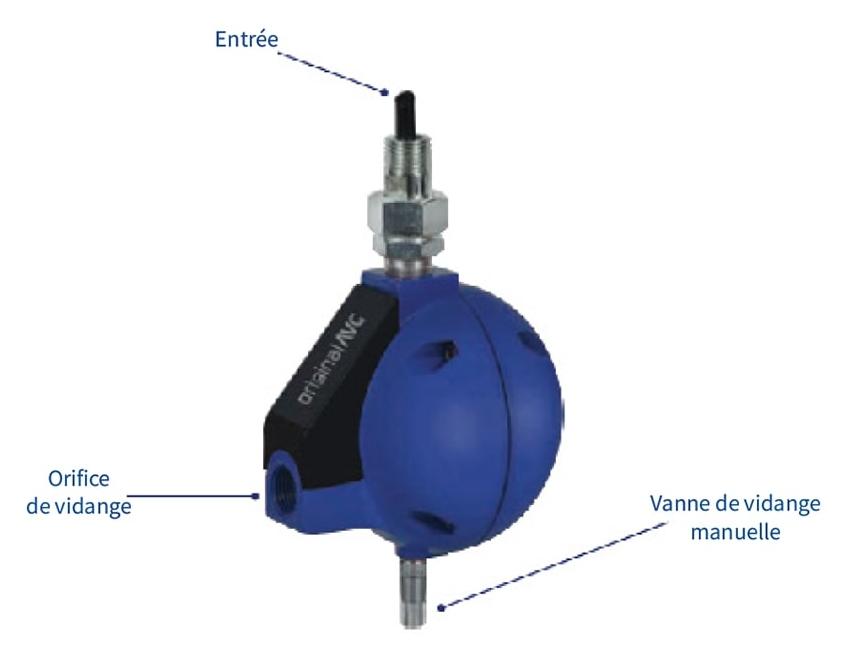

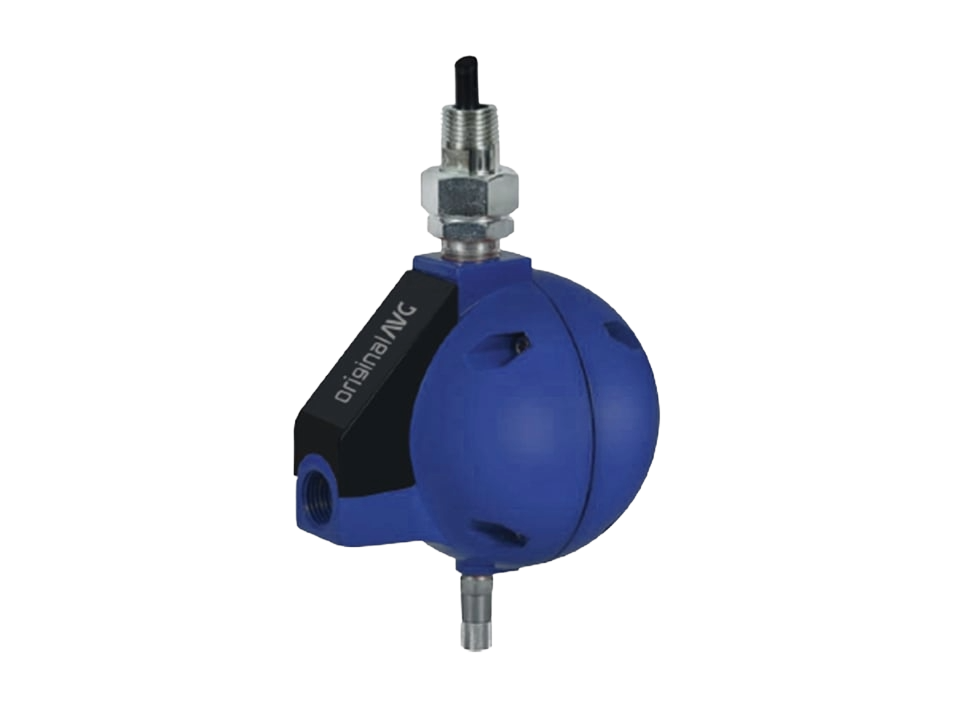

Découvrez le drain automatique à flotteur, utilisé dans des environnements où des saletés sont présentes dans les conduites d'air comprimé.
Fonctionnant selon un type de drain à flotteur, aucune alimentation n'est requise.
Avec un orifice de passage de 3, un raccordement d'entrée à 1/2'' RC et une pression de fonctionnement de 0 à 10 bars, ce drain automatique à flotteur garantit un contrôle efficace dans des environnements exigeants.
Caractéristiques techniques :
Température du fluide / ambiante |
Pression |
Raccordement
|
Vidange |
Niveau de déclenchement de la vidange
|
Capacité de vidange |
Matériau de la cuve
|
Matériau du joint du clapet
|
Réparable |
Orifice
|
Poids
|
1.5-65 °C |
0-10 bar |
1/2" BSPT (Rc) |
1/2" BSPT (Rc) |
72-75ml
|
400L/h (6.67L/min)
|
Aluminium
|
Caoutchouc nitrile
|
Oui
|
3mm
|
0.6kg
|

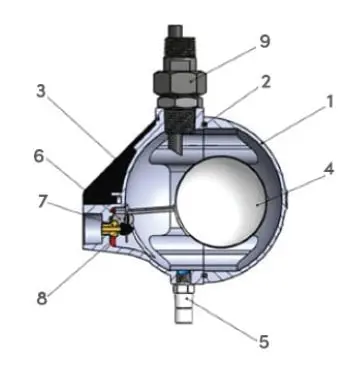

Schéma technique :
Dimensions : 134 x 108 x 180 mm
1 - Corps du drain2 - Joint torique en forme de noyau3 - Plaque signalétique capuchon en plastique4 - Boule à flotteur en acier inoxydable5 - Vanne de vidange manuelle6 - Kit fixe7 - Orifice8 - Clapet9 - Raccord |
Contenu de la boîte :
| Contenu | Quantité |
| Drain automatique à flotteur | 1 |
| Raccord sapin en laiton - 1/2'' G | 1 |
| Tube transparent tressé Dint 12mm | 1 |
| Collier de serrage - 13/20mm | 1 |
| Filtre à tami avec vanne à boisseau sphérique 1/2''M et 1/2''F | 1 |

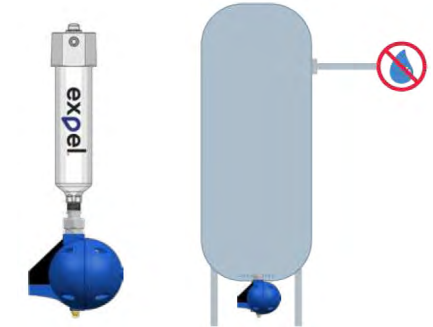

Application :
1 - Unité Expel
Codes de commandes
Référence | 6100-084 |
En savoir plus sur Expel...
En tant que créateur et fabricant du filtre à air comprimé Expel, Original AVG est à la pointe de la technologie dans le domaine de la filtration.
Depuis plus de 25 ans, l'entreprise s'est engagée dans la recherche de solutions innovantes dans le domaine de l'air comprimé et des systèmes de filtration. L’objectif est de fournir aux clients des solutions à forte valeur ajoutée.
Tout savoir sur Original AVG

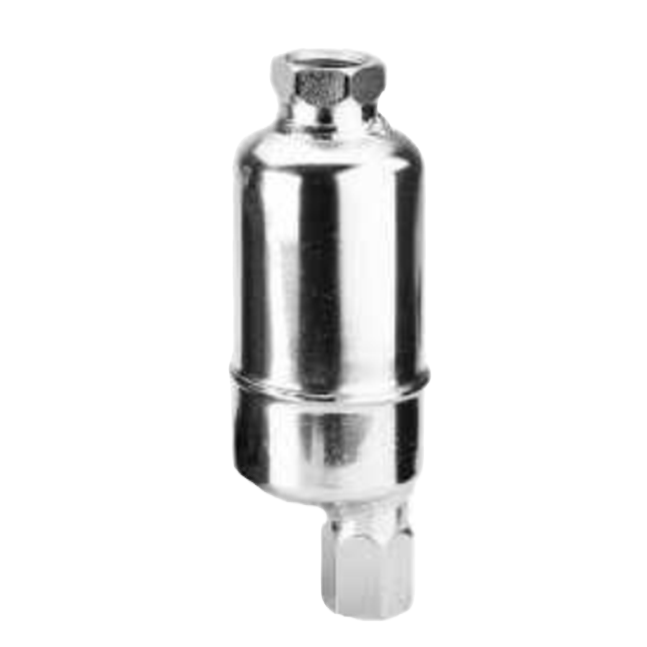

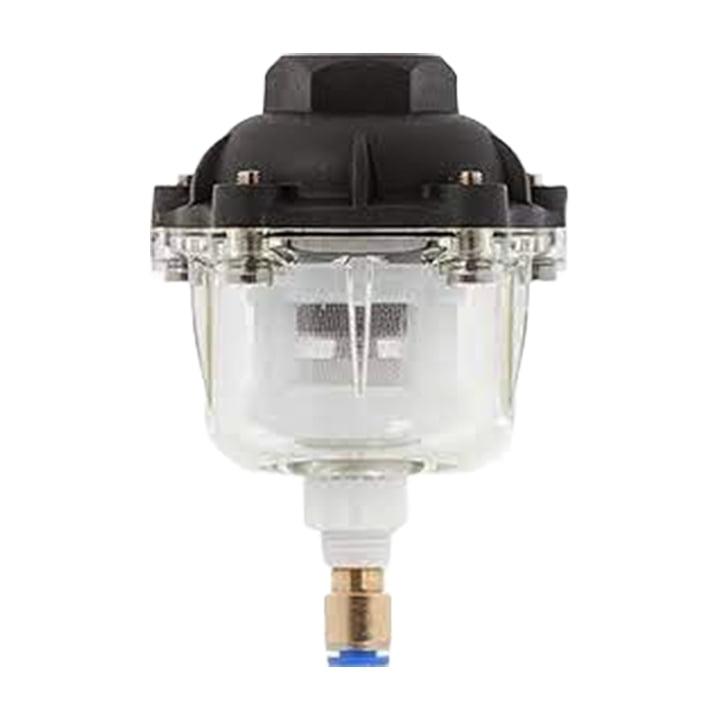

Découvrez nos autres filtres Expel :
