Traitement de l'air Drains automatiques Drain automatique électronique à minuterie
Programmez facilement les cycles de purge pour optimiser votre réseau d'air comprimé.
Réglage précis des cycles
Adapté aux installations stables
Solution économique et simple

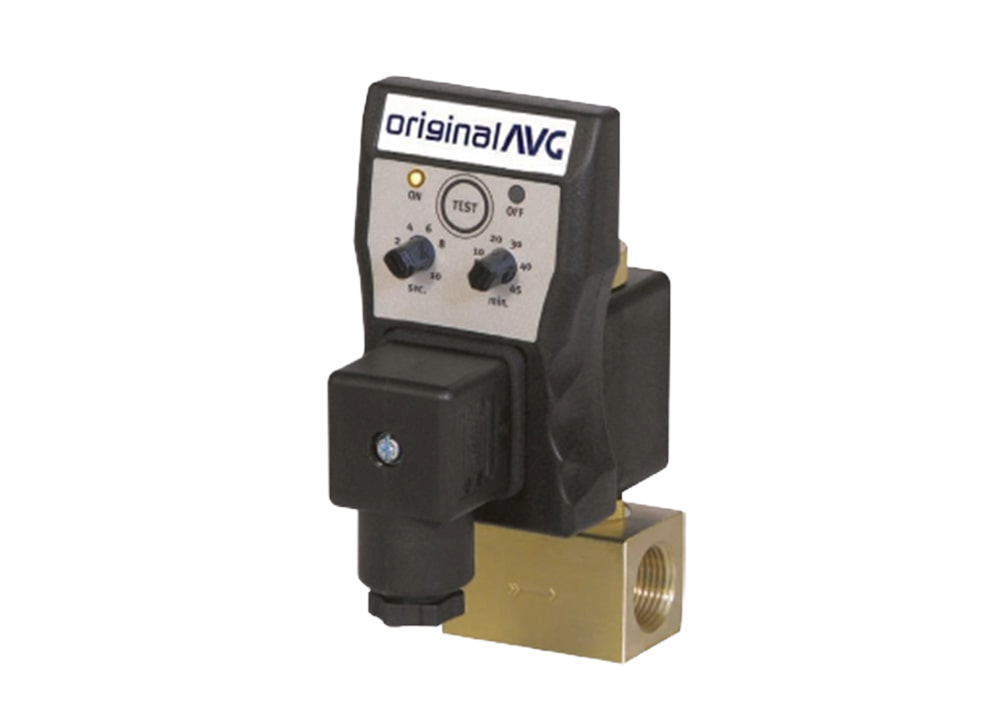

Drain automatique électronique à minuterie
Découvrez le drain automatique électronique à minuterie, idéal pour les réseaux d'air comprimé à forte impureté..
Filtre nettoyable et réutilisable
Fonctionnant selon un type de drain à minuterie, une alimentation est requise.
Contrôle des environnements exigeants
Avec un orifice de passage de 4,5, un raccordement d'entrée à 1/2'' BSP et une pression de fonctionnement de 0 à 16 bars, ce drain automatique électronique à minuterie garantit un contrôle efficace dans des environnements exigeants.
Cas d'usage - Utilisation du drain électronique à minuterie
1
Petites installations
2
Ateliers
3
Réseaux simples
4
Systèmes avec peu de variations

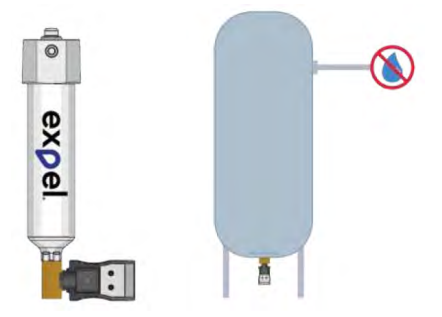

1 - Unité Expel
2 - Réservoirs d'air comprimé
Problèmes résolus
Évacuation manuelle oubliée.
Mauvaise gestion des cycles.
Installation simple.
Caractéristiques techniques
- Pression 0-16 bar
- Température du fluide 1-55°C
- Plage de la minuterie 0,5-10s (ON)-0,5-45mn (OFF)
- Options tensions alimentation 12-380 VAC/DC
- Commande de l'actionneur Technologie SMD
- Type de vanne 2/2 voies, action directe
- Orifice de la vanne 4,5 mm
- Raccords d'entrées/sorties 1/2'' BSPP
- Profondeur raccord d'entrée 1 cm
- Matériau du corps de la vanne Laiton nickelé
- Fiche technique

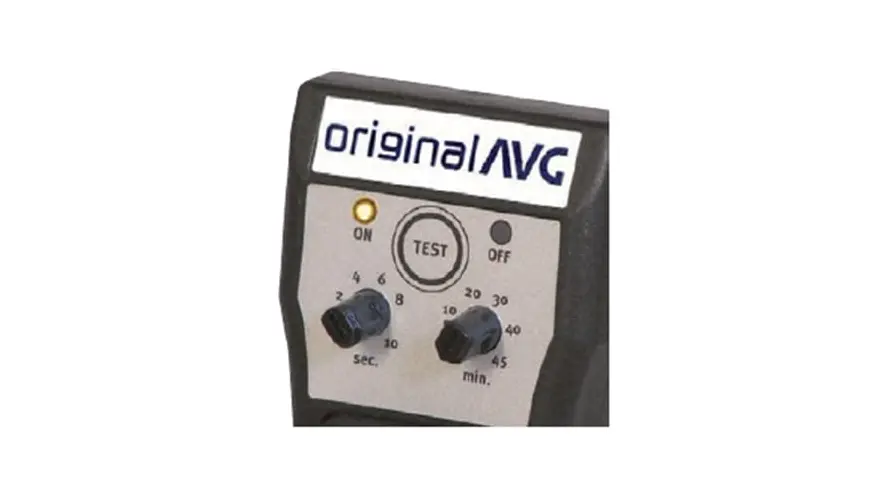

Fonction du bouton test

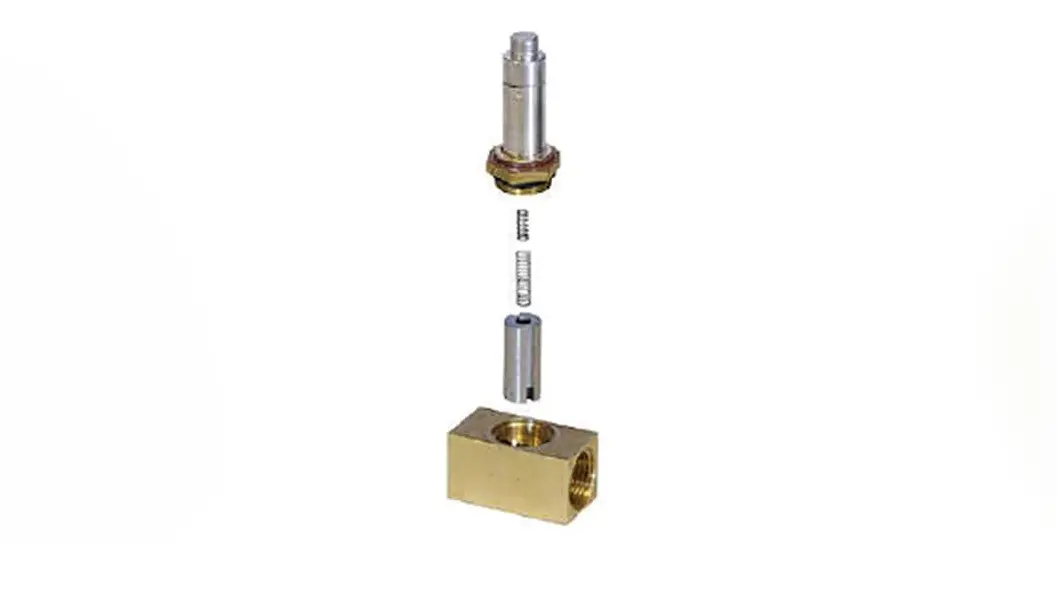

Vanne réparable

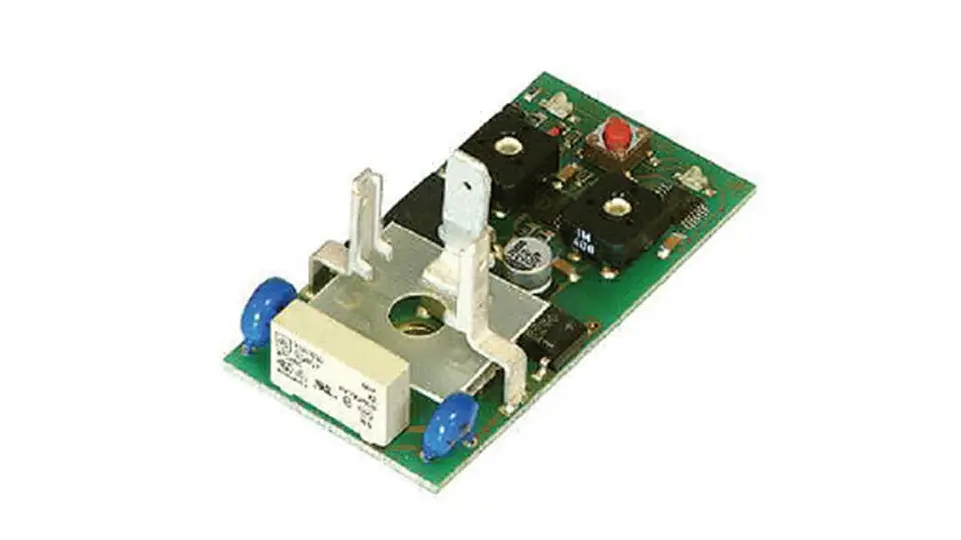

Commande électronique

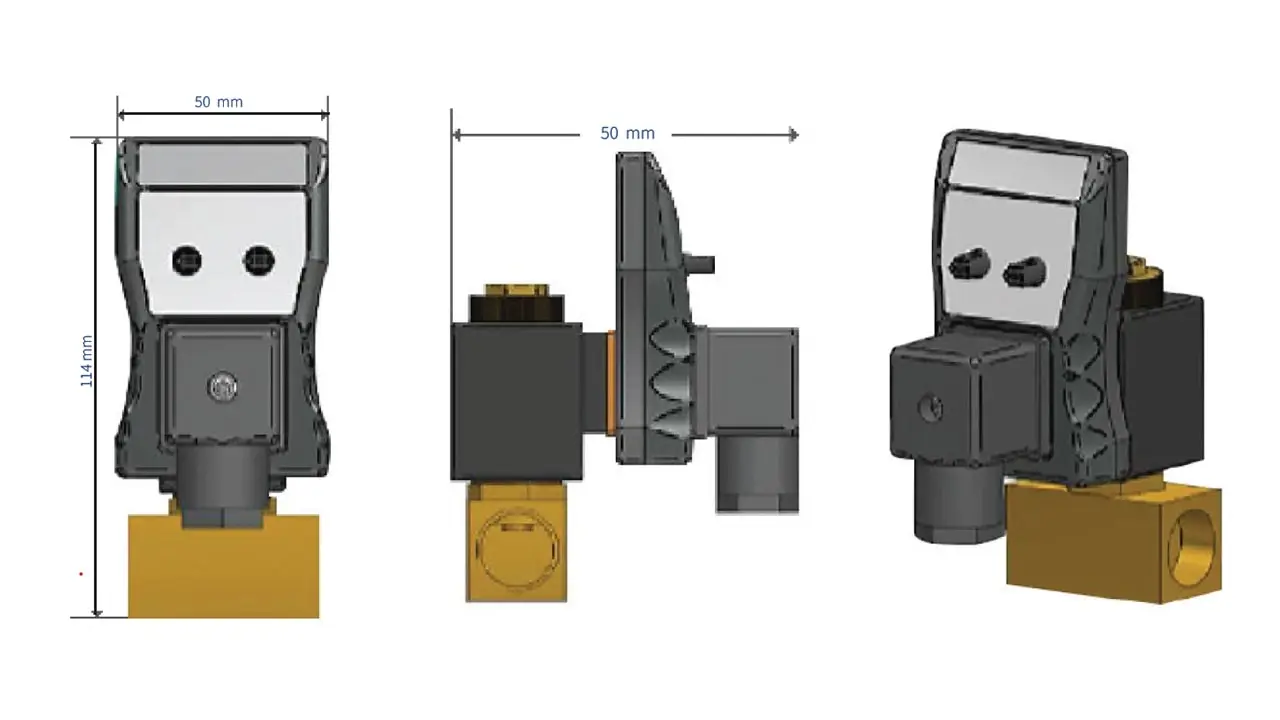

Schéma technique
Contenu de la boîte :
| Contenu | Quantité |
| Drain automatique électronique à minuterie | 1 |
| Raccord sapin en laiton - 1/2'' G | 1 |
| Tube transparent tressé Dint 12mm | 1 |
| Collier de serrage - 13/20mm | 1 |
| Filtre à tami avec vanne à boisseau sphérique 1/2""M et 1/2''F | 1 Fiche technique |
Foire aux questions
Le drain automatique électronique à minuterie est particulièrement adapté aux installations d’air comprimé où le débit de condensats est relativement stable et prévisible.
Il est recommandé pour :
- les petites et moyennes installations
- les environnements propres ou peu chargés en impuretés
- les systèmes où un contrôle simple et régulier de la purge est suffisant
Grâce à son système programmable, il permet de définir précisément les cycles de purge (temps d’ouverture et fréquence), ce qui le rend idéal pour les applications standards.
C’est une solution économique et facile à mettre en œuvre pour automatiser l’évacuation des condensats.
Le drain électronique à minuterie présente plusieurs avantages pour les réseaux d’air comprimé :
- Réglage précis des cycles de purge (intervalle et durée)
- Installation simple et rapide
- Solution économique par rapport à d’autres systèmes
- Adapté aux installations stables
- Automatisation sans intervention manuelle
Il permet d’assurer une évacuation régulière des condensats, évitant ainsi les accumulations d’eau dans le réseau.
Le réglage d’un drain électronique à minuterie repose sur deux paramètres principaux :
- le temps d’ouverture (durée de la purge)
- l’intervalle entre deux cycles
Un bon réglage permet :
- d’évacuer efficacement les condensats
- d’éviter les pertes d’air comprimé
- d’optimiser les performances du réseau
Il est conseillé d’ajuster les paramètres en fonction :
- du volume de condensats
- du fonctionnement du compresseur
- des conditions d’exploitation
Commandez nos produits
Références | 4.5 V 380VAC (6100-078-AA) 4.5 V 230VAC (6100-073-AA) 4.5 V 115VAC (6100-074-AA) 4.5 V 24VAC (6100-075-AA) 4.5 V 24VDC (6100-076-AA) 4.5 V 12VDC (6100-077-AA) |
Quel type de drain choisir ?

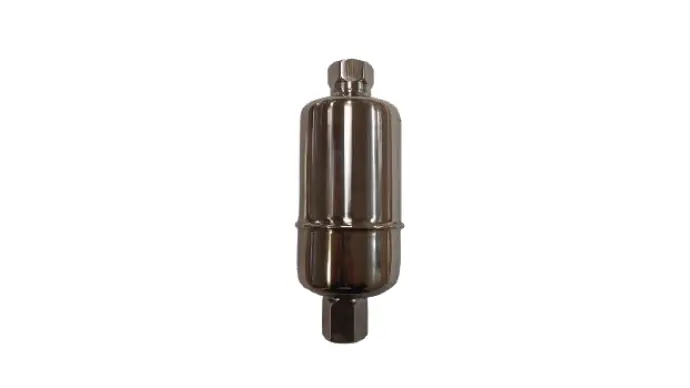

Flotteur acier inox 316
Résistance à la corrosion, idéal pour environnements chimiques et marins.
