Traitement de l'air Drains automatiques Drain automatique transparent
Surveillez facilement le fonctionnement de votre purge et détectez les anomalies en un coup d'œil
Visualisation rapide des condensats
Détection rapide des dysfonctionnements
Installation simple et économique

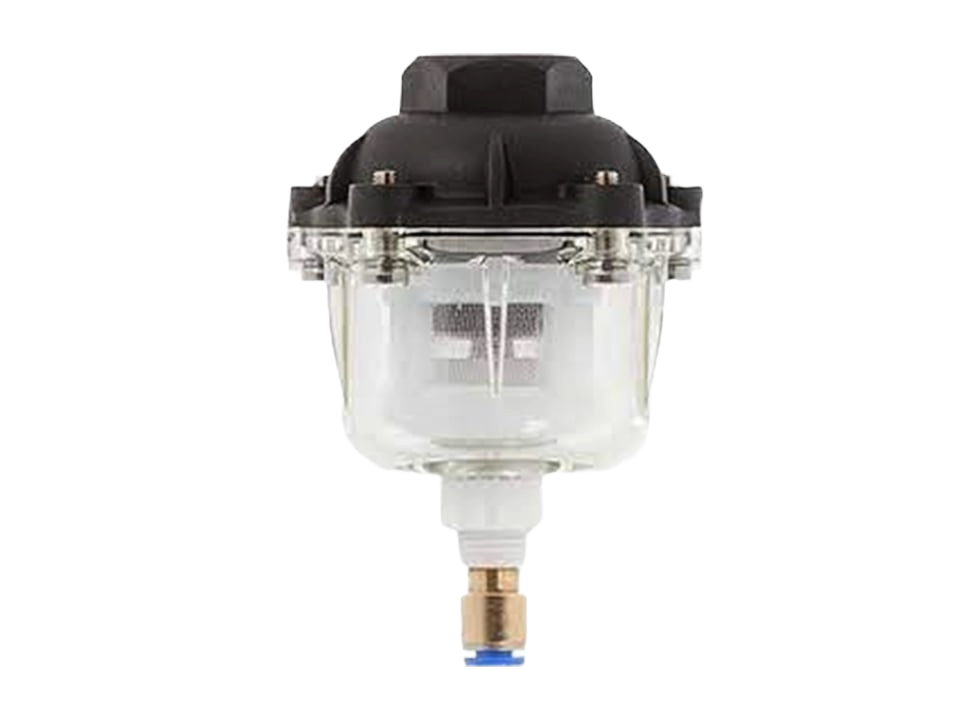

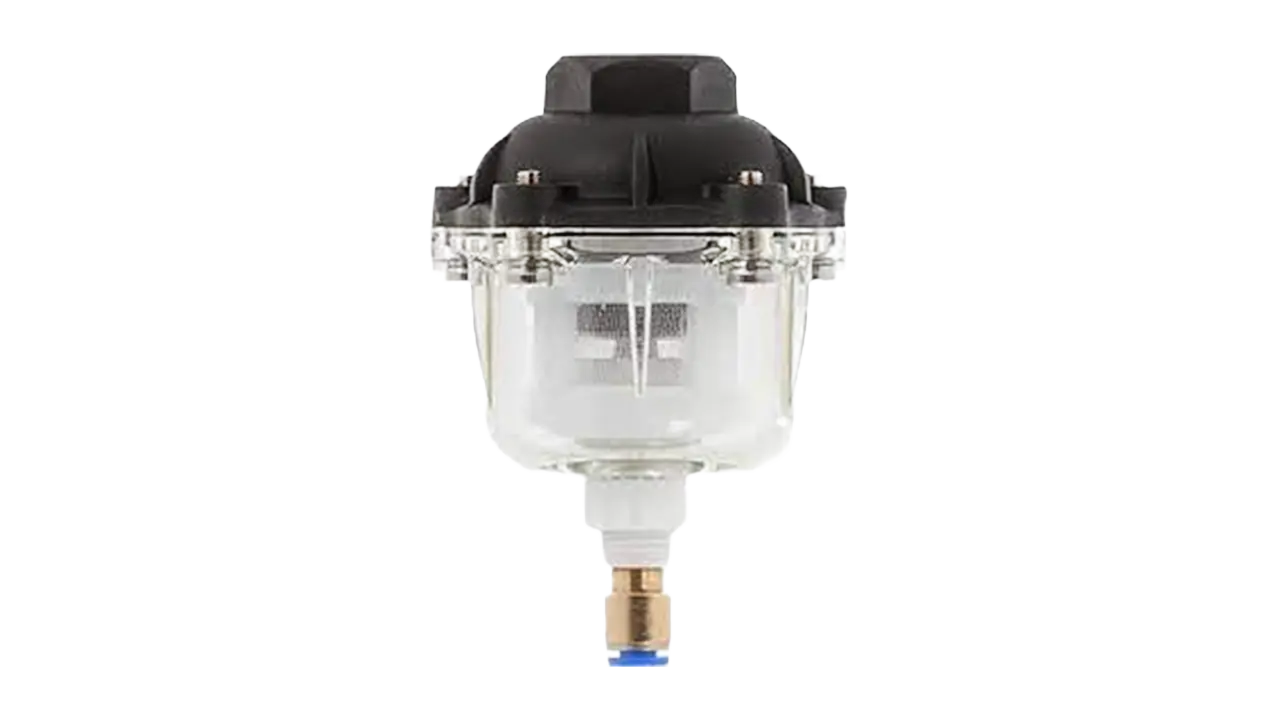

Drain automatique transparent
Découvrez le drain automatique en plastique transparent, il assure la pureté des réseaux d'air comprimé, sans nécessiter d'alimentation externe.
Facilité de réparation
Ce drain automatique offre une facilité de réparation et possède un orifice de passage de 6 pour une efficacité optimale.
Données techniques
Avec un raccordement d'entrée de 1/2''BSPT et une pression de fonctionnement de 0 à 10 bars, ce drain garantit un contrôle fiable et constant.
Cas d'usage - Utilisation du drain automatique plastique transparent
1
Laboratoires et environnements propres
2
Installations nécessitant un contrôle visuel
3
Maintenance préventive
4
Applications pédagogiques

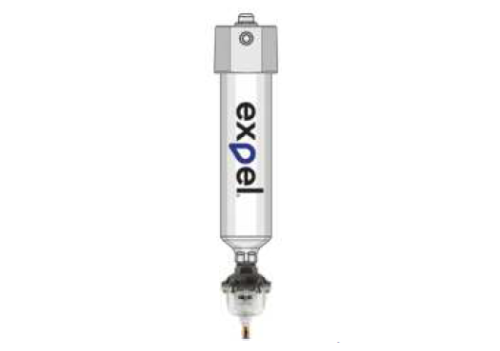

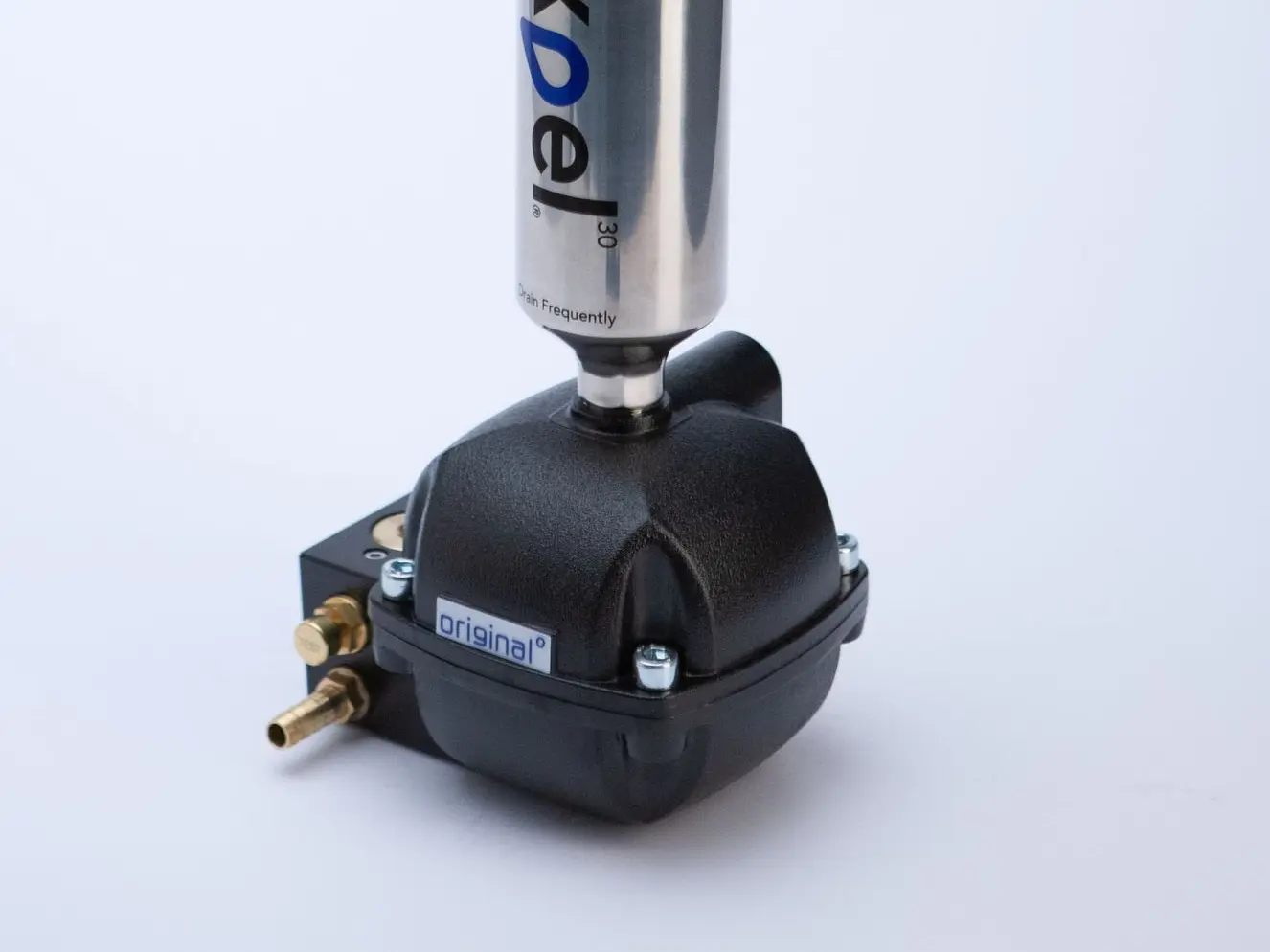

1 - Unité Expel
Problèmes résolus
Impossibilité de voir si le drain fonctionne.
Maintenance "à l'aveugle".
Détection tardive des pannes.
Caractéristiques techniques
- Connexion entrée/sortie 1/2'' BSPT
- Pression 0-10 bar
- Débit 0,0425 - 15 m3/hr
- Température 1,5-85°C
- Matériau de la cuve Plastique
- Orifice Φ6mm de diamètre
- Poids 0,6 kg
- Vidange Tube Φ ext 6mm
- Niveau de vidange 22 ml
- Capacité de vidange 84 L/h (1.4 L/min) plastique
- Fiche technique

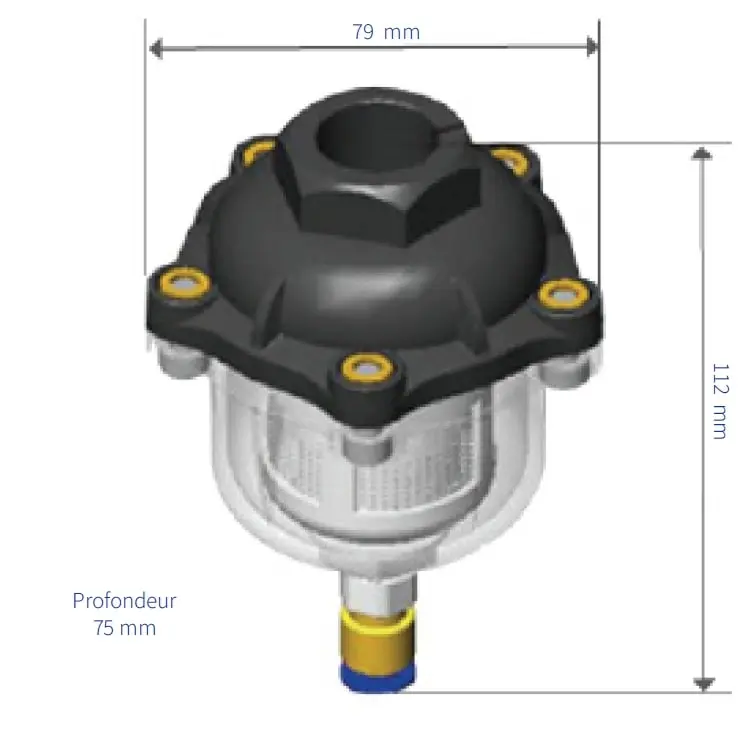

Schéma technique :
Contenu de la boîte :
| Contenu | Quantité |
| Drain automatique à flotteur | 1 |
| Tube en PVC transparent Din 4mm - Dext 6mm - L700mm |
1 Fiche technique |
Foire aux questions
Un drain automatique transparent permet de visualiser en temps réel l’évacuation des condensats dans un réseau d’air comprimé.
Contrairement aux drains classiques, il offre un contrôle visuel immédiat, sans démontage ni intervention technique. Cela permet de :
- vérifier le bon fonctionnement du système
- détecter rapidement une anomalie
- identifier la présence d’eau, d’huile ou d’impuretés
C’est une solution idéale pour améliorer la maintenance préventive et la surveillance des installations.
Le drain transparent est particulièrement adapté aux installations où la visibilité et le contrôle sont essentiels.
Il est recommandé pour :
- les laboratoires et environnements propres
- les installations nécessitant une surveillance régulière
- les systèmes d’air comprimé de petite à moyenne taille
- les applications pédagogiques ou de démonstration
Il est idéal lorsque l’on souhaite contrôler rapidement et facilement le fonctionnement du drain.
Le drain automatique transparent fonctionne selon un principe simple :
- Les condensats (eau, huile, particules) s’accumulent dans le corps du drain
- Un mécanisme interne déclenche automatiquement la purge
- Les condensats sont évacués vers l’extérieur
- L’utilisateur peut observer directement le processus grâce au corps transparent
Ce fonctionnement permet une gestion autonome des condensats avec un contrôle visuel permanent.
Un drain transparent est à privilégier lorsque :
- la visibilité du fonctionnement est essentielle
- la maintenance doit être simplifiée
- l’environnement est propre
- le besoin en précision ou robustesse extrême est limité
En revanche :
- un drain à flotteur est plus adapté aux environnements encrassés
- un drain électronique permet un réglage précis
- un drain inox est recommandé en milieu corrosif
👉 Le choix dépend toujours de votre application et de votre environnement.
Commandez nos produits
Référence | 6100 - 023 |
Quel type de drain choisir ?
Électronique à minuterie
Idéal pour un contrôle précis et des installations simples.

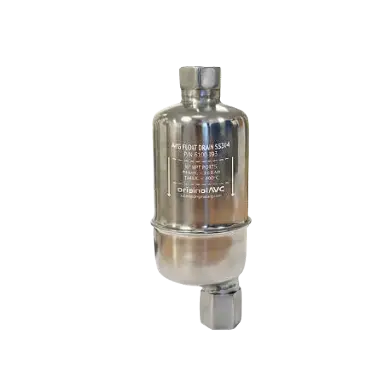

Flotteur acier inox 316
Résistance maximale à la corrosion, idéal pour environnements chimiques et marins.
