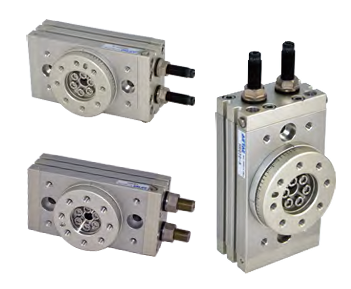

AIRTAC Rotary pneumatic cylinder

AIRTAC Rotary pneumatic cylinder

Sliding hand operated valves

JNL0 INT 375 LEVER

JNL0 INT 500 LEVER

Fastest JNL Serie
Manual lever actuated internal grip
for straight tubes / bores 0.394 in (10 mm)
Termination : Female 1/8 BSPP
Pressure Rating: 10 mtorr to 1000 psi (68.9 bar)
Materials of constructuion : Alumunium, Stainless Steel, Acetal (POM), Urethane Collet, Retainer

JNL0M INT 375 LEVER 1/8 BSPP TERM

JNL0M INT 500 LEVER 1/8 BSPP TERM

JNL1 INT 625 LEVER

JNL1 INT 750 LEVER

JNL1 INT 785 LEVER

Fastest JNL Série
Connexion par levier manuel
pour tube droit diamètre intérieur 0.875 inch (22.2) +0.10 in/-0.010 in (+/-0.25mm)
Connectique arrière : Femelle 1/8 NPT
Pression de travail jusqu'à 1000 psi (68.9 bar)

JNL1M INT 750 LEVER 1/8 BSPP TERM

Fastest JNL Série
Connexion par levier manuel
pour tube droit diamètre intérieur 0.875 inch (22.2 mm) +0.10 in/-0.010 in (+/-0.25mm)
Connectique arrière : Femelle 1/8 BSPP
Pression de travail jusqu'à 1000 psi (68.9 bar)

JNL special INT 16.5 mm +/- 0,25 LEVER with G1/8 term

FasTest NuJaws JNL series connector, lever handle actuated.
Custom "stepped" design to grip the 22.5mm ID, extending into the 16mm ID to seal.
Aluminum & stainless steel with Delrin handlematerial. Neoprene main seal.
1/8" BSPP media inlet port.
Rated for use at 1.5 bar test pressure.

Fastest JNL Series - Custom-made
Manual lever connection
For straight tube with a diameter of 35.1 mm with reducer to 28.15 mm
Rear connection: 1/8 female

Fastest JNL Série
Connexion par levier manuel
pour tube droit diamètre intérieur 1.625 inch (41.3) +0.10 in/-0.010 in (+/-0.25mm)
Connectique arrière : Femelle 1/8 NPT
Pression de travail jusqu'à 1000 psi (68.9 bar)

Fastest JNL2M Série
Connexion par levier manuel
pour tube droit diamètre intérieur 41,7mm +/-0.2mm avec 25 mm de porté
Connectique arrière : Femelle 1/8 BSPP
Pression de travail maximum 52 bar
Construction en Inox, Aluminium Anodisé, Acétal avec joint néoprène

Power clamp - AIRTAC JSK Serie
