Fiche technique

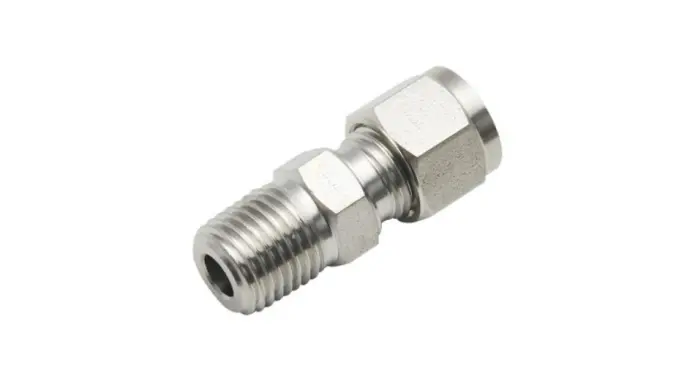

Raccords à Double Bague
Acier inoxydable 316
Découvrez notre gamme de raccords à double bague, acier inoxydable 316, conçus pour une performance optimale et une fiabilité exceptionnelle.
Caractéristiques principales
Des raccords conçus pour la fiabilité et la flexibilité.
Sélection du tube
Afin d'assurer une fiabilité et des performances maximales des raccords, il convient d'apporter un soin particulier à la sélection des tubes pour chaque application. Quatre variables doivent être prises en compte lors de la commande de tubes destinés à être utilisés avec des raccords : le matériau, l'épaisseur de la paroi du tube, la finition de la surface du tube et dureté du tube.
La manipulation du tube
Il est important de manipuler le tube avec précaution afin de réduire considérablement les risques de fuites liés à d'éventuelles rayures sur le tube. Si vous utilisez un tube de cuivre en rouleau, tenez l'extrémité du tube et roulez le rouleau vers l'extérieur pour que le tube repose sur une surface plane.
Sécurité
Dans les applications où les conditions sont sévères et la pression élevée, il est recommandé de prendre en compte les procédures d'installations suivantes ; vérifier que l'écrou est serré à la main, insérer le tube, tourner l'écrou à l'aide d'une clé jusqu'à ce que le tube ne tourne plus librement, marquer la position de l'écrou, tourner l'écrou de 1 tour 1/4 à la main.
Jauge d'inspection
Il s'agit d'une jauge "pas de profondeur" qui doit être utilisée comme suit : effectuer le montage selon les instructions suivantes (1/4 pouce 6mm - 1/2 pouce 12mm), effectuer 1 tour 1/4 à la main, vérifier l'écart entre l'écrou et le corps, à l'aide de la jauge de profondeur appropriée, si la jauge glisse facilement dans l'espace, serrer davantage l'écrou jusqu'à ce que la jauge ne puisse pas pénétrer dans l'espace.
Spécifications techniques
Paramètres de fonctionnement optimisés.
Type de fluide
Air (aucun type de gaz ou de liquide)
Pression de fonctionnement
Dépend de la plage de pression maximale du tube utilisé.
Température
-20°C à +140°C (dépend de la plage de température de fonctionnement du tube utilisé).
