COREMAX®
Le système haut débit pour évacuation rapide des systèmes HVAC-R.
Le plus grand débit de la réfrigération. Jusqu'à 5x le débit de traitement d'une vanne classique.
Télécharger notre catalogue
Systèmes de raccordements COREMAX®
CoreMax® est un système complet de port de raccordement frigorifique conçu pour optimiser les opérations de fabrication, de contrôle qualité et de maintenance des équipements HVAC-R. Grâce à sa technologie de vanne et de siège haute performance, CoreMax™ offre jusqu'à 5 fois plus de débit qu'une solution d'accès conventionnelle, tout en améliorant significativement l'étanchéité et la fiabilité des circuits frigorifiques.
Associé à une gamme complète d'outils dédiés aux opérations de test d'étanchéité, de mise sous vide, de charge en fluide frigorigène, de contrôle fonctionnel et de reprise de production, CoreMax™ permet de réduire les temps de traitement, d'améliorer la qualité des équipements et d'optimiser la productivité des lignes de fabrication HVAC-R.
Le système intègre également la technologie CoreMax™ RQD permettant une charge de réfrigérant à très faibles émissions, contribuant ainsi à réduire l'impact environnemental des opérations industrielles.
Pourquoi choisir le système CoreMax®
?
Solution complète de raccordement pour les applications HVAC-R, avec plusieurs millions d'unités installées dans le monde.
Améliore l'efficacité opérationnelle et la productivité, permettant de réduire le coût global des opérations de traitement.
La grande section de passage garantit une conductance élevée lors des opérations de mise sous vide.
Gamme d'outils éprouvée, spécialement conçue pour les opérations de fabrication et de maintenance, permettant de réduire les coûts d'outillage de production jusqu'à 15 %.
Accès facilité au circuit tout en assurant une étanchéité hermétique métal-métal.
Facile à utiliser, les outils réduisent la fatigue des opérateurs et les coûts globaux de fabrication.
Le raccord SAE 1/4" flare (filetage 7/16-20) est compatible avec les outils, flexibles et raccords tournants standard utilisés en réfrigération.
Compatible avec le chariot de mise sous vide EvacMax™ de FasTest pour optimiser les performances de mise sous vide.
Une évacuation jusqu'à 5x plus rapide
Le système CoreMax® a été conçu pour améliorer l'efficacité des opérations de traitement des circuits frigorifiques HVAC-R.
Productivité accrue et éprouvée
- Capacité de débit maximale.
- Amélioration du temps de cycle de production.
- Système d'outillage de production simple et facile à utiliser.
- Amélioration du taux de conformité dès le premier passage.
Réduction du coût total des opérations de traitement
- Mise sous vide considérablement plus rapide.
- Réduction du nombre d'outils nécessaires aux opérations.
- Réduction du nombre de connexions par unité.
- Réduction des opérations de maintenance de l'outillage.
Qualité maximale
- Vanne fiable sans fuite garantissant une amélioration significative de l'étanchéité.
- Niveau de qualité Six Sigma (6σ)
- Certification ISO 9001:2015.

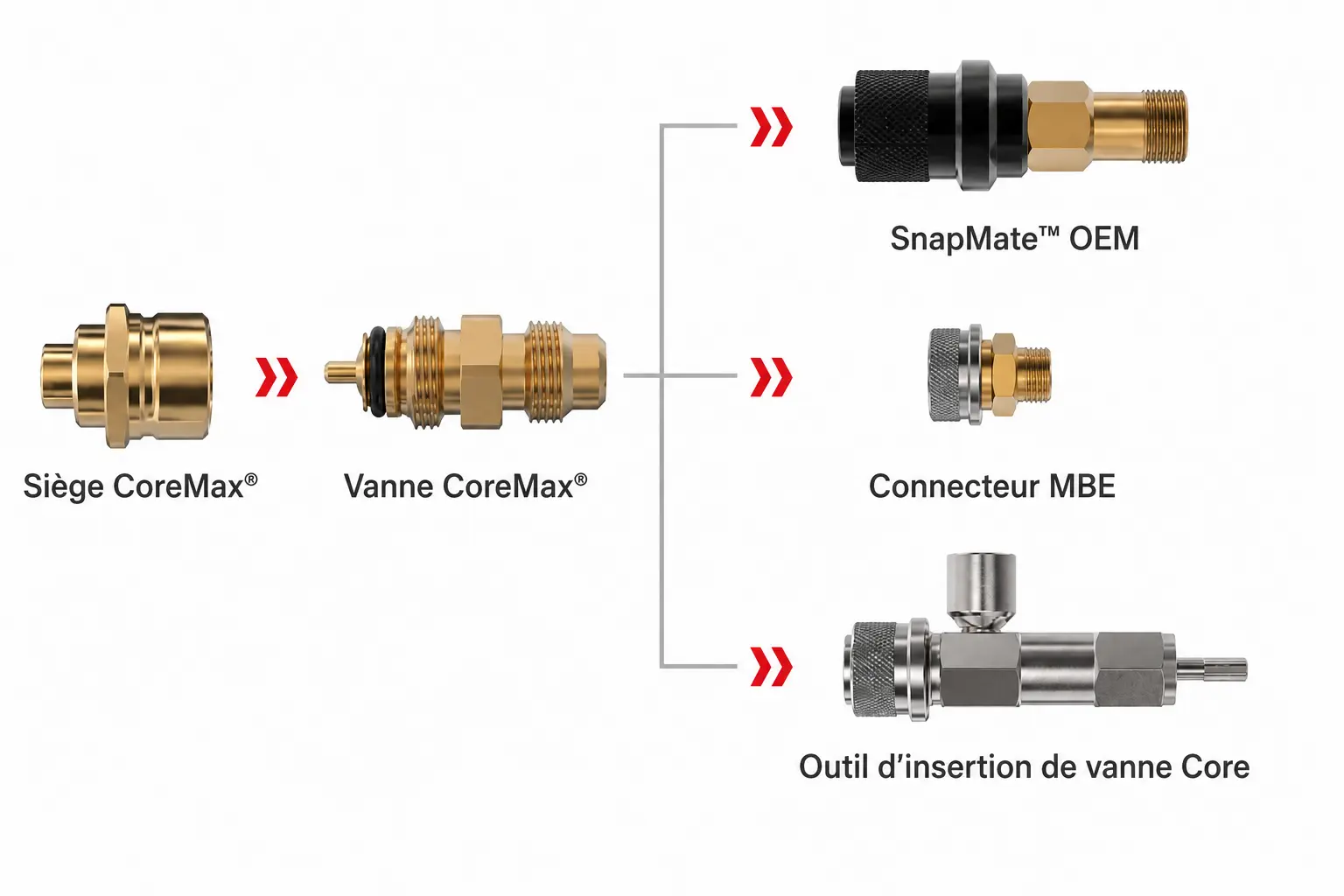

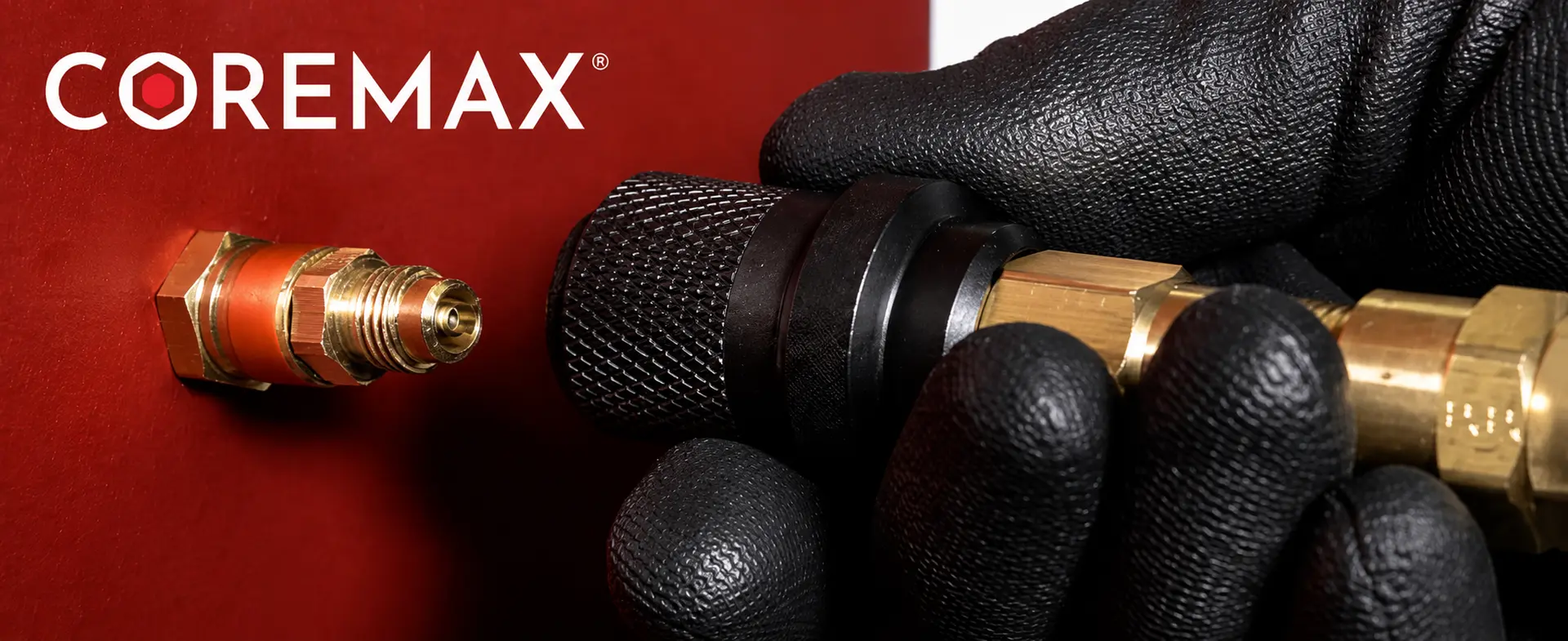

Le système CoreMax®
: une solution complète et optimisée
Le système CoreMax® associe une vanne haut débit et une gamme complète d'outils de traitement permettant d'optimiser chaque étape du processus de fabrication HVAC-R. CoreMax® améliore les performances de tirage au vide, de charge frigorigène, de test d'étanchéité et de maintenance.
ÉTAPE 01
Vanne haut débit
Cœur + siège, section maximale de la réfrigération.
Étanchéité métal/métal hermétique.
Cœur remplaçable sous pression.
ÉTAPE 02
Outils de traitement CoreMax®
Test d'étanchéité (MBE).
Évacuation.
Charge frigorigène.
Connecteur RQD zéro émission.
ÉTAPE 03
Chariot d'évacuation EvacMax™
Optimisation des cycles de vide.
Surveillance en temps réel.
Acquisition de données.
Réduction supplémentaire des temps de traitement.
Le système d'évacuation le plus rapide de l'industrie
Domaines d'utilisation CoreMax®
1

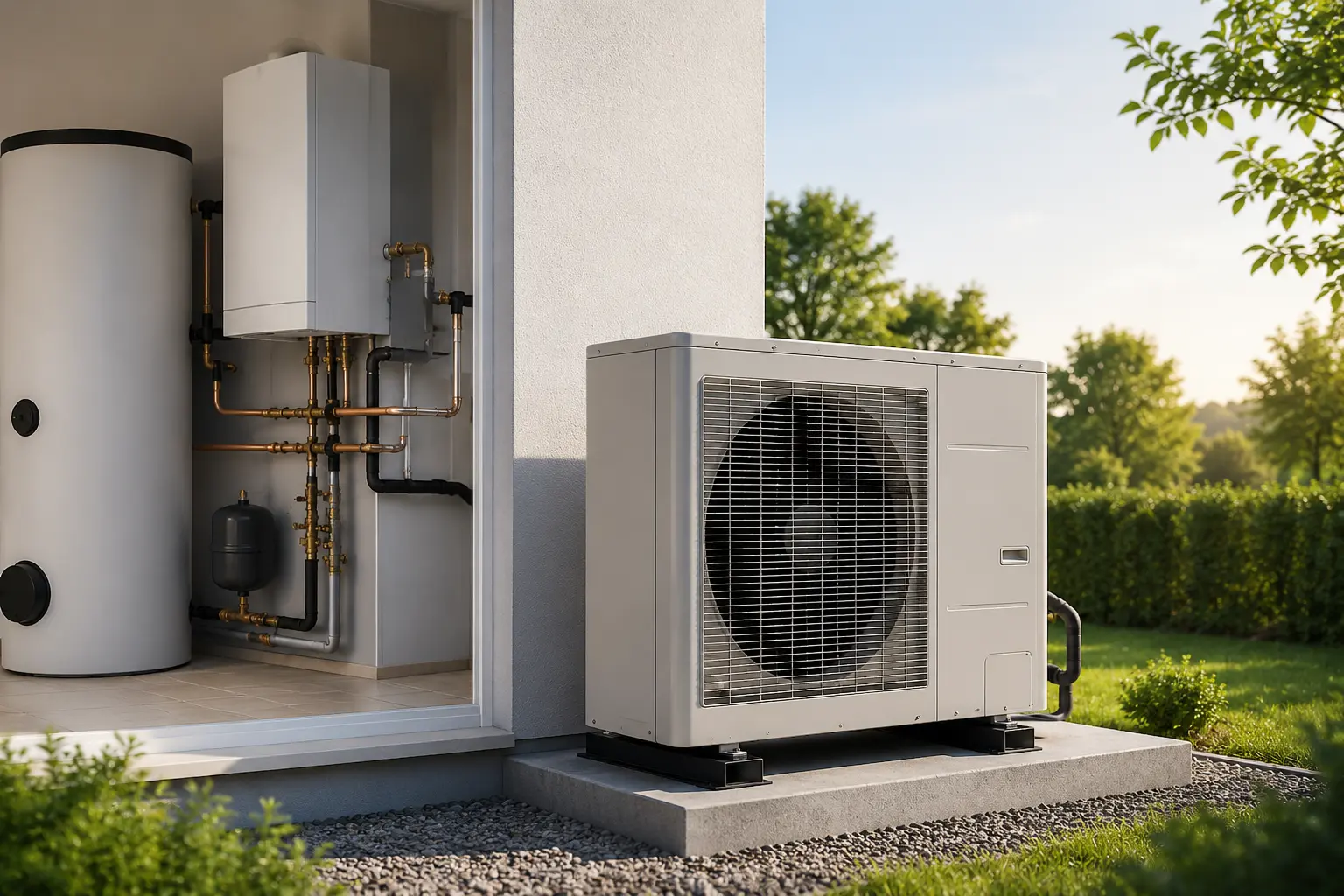

Climatisation résidentielle
Unités rooftop, groupes monoblocs et pompes à chaleur.
2

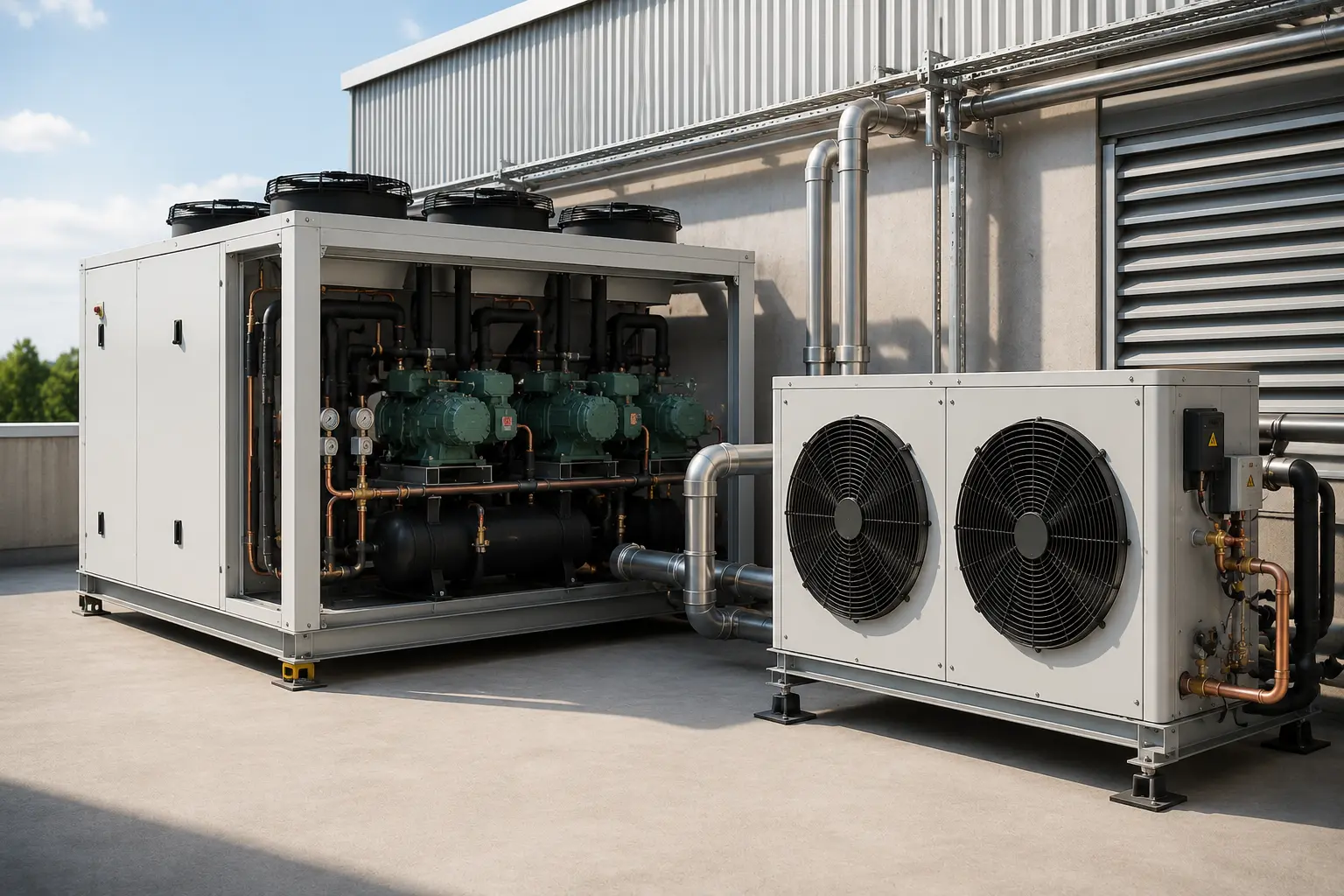

Vitrines réfrigérées pour produits alimentaires.
Vitrines et armoires frigorifiques commerciaux.
3
Petites unités de climatisation commerciales.
Applications de climatisation industrielles.
4

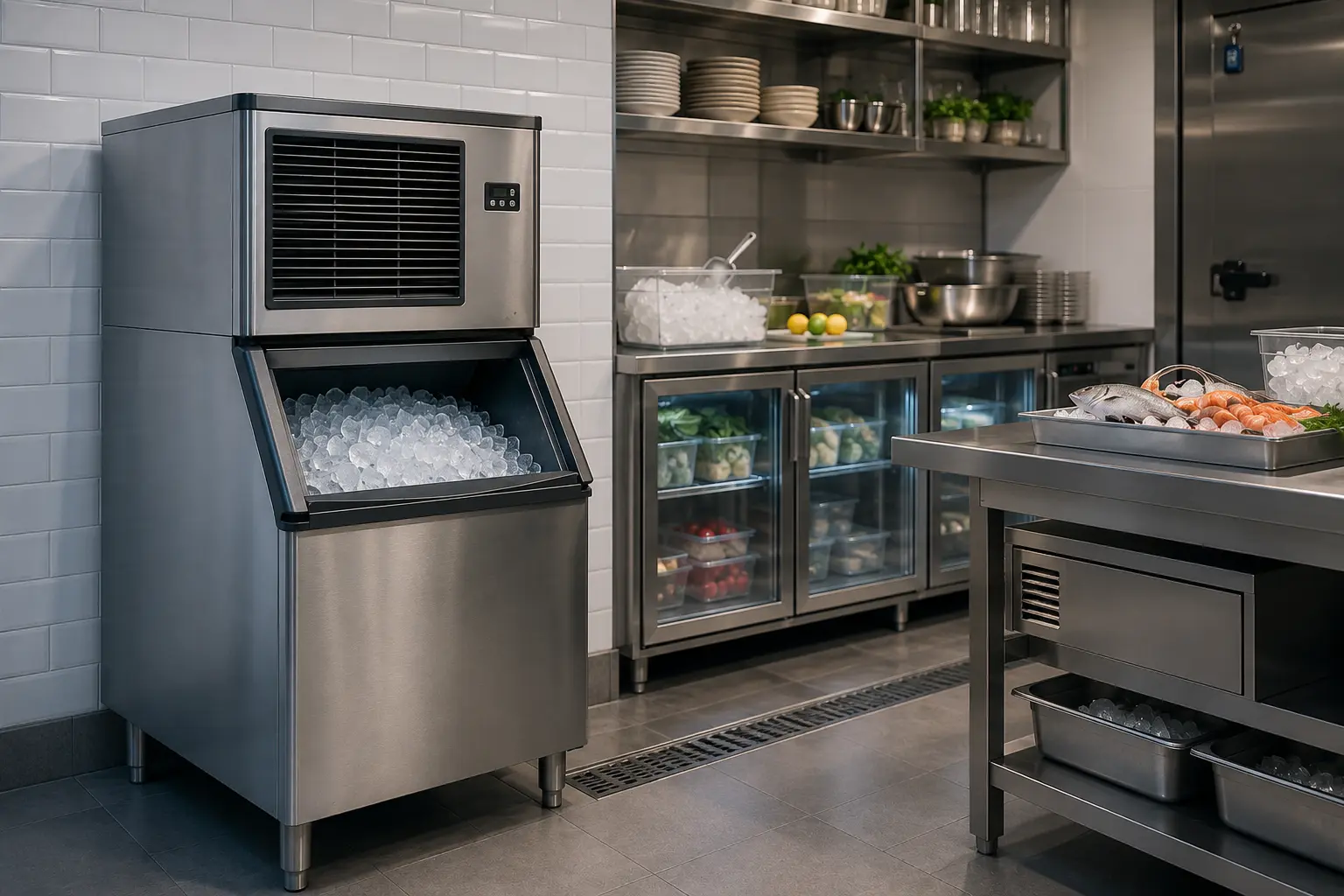

Machines à glaçons industriels
Fabrication de glaçons industriels.
5
Pompes à chaleur piscine
Équipements thermodynamiques extérieurs.

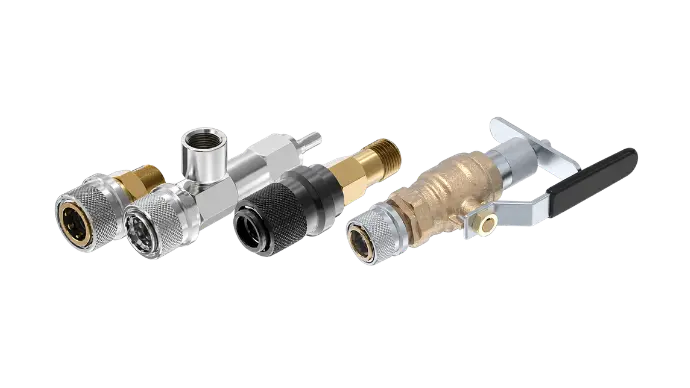

Un traitement accéléré avec les outils optimisés CoreMax®
Une famille d'outils conçue pour la fabrication et le service, qui réduit les coûts d'outillage jusqu'à 15 % et la fatigue des opérateurs.
Interverrouillage de pression
Action ergonomique
Sans restriction de débit
Compatible systèmes de récupération
Port 3/8'' NPT
Versions zéro émission (récupération)

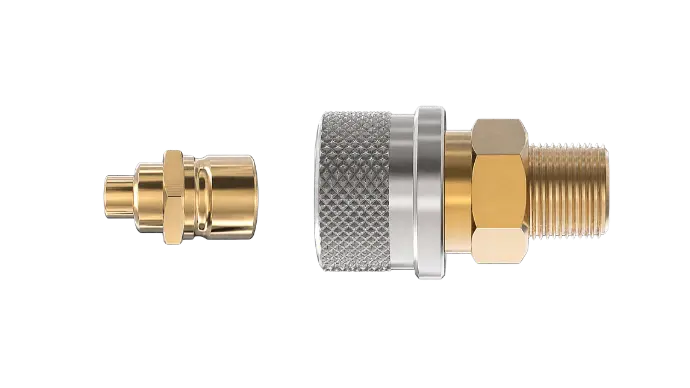

Test d'étanchéité
Remplissage rapide
Mise sous pression et vidange rapides du système grâce à un orifice de passage haut débit.
Évacuation
Évacuation rapide
Le passage d'écoulement sans restriction assure des performances maximales.
Charge frigorigène
Chargement sécurisé
Le mécanisme de remplissage de l'outil de charge empêche toute déconnexion accidentelle lorsque le système est sous pression.

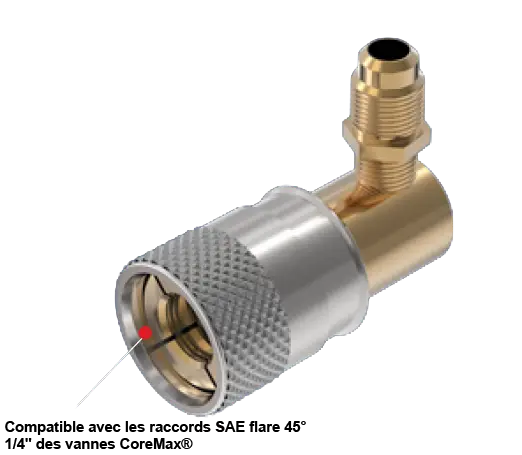

SnapMate™ : un seul outil pour l'installation et le service
Accédez facilement au circuit frigorifique grâce à une gamme d’outils conçus pour réaliser l’ensemble des opérations de service : récupération du fluide frigorigène, test d’étanchéité, mise sous vide, chargement du système et remplacement du CoreMax®.
Test d'étanchéité
Évacuation
Charge frigorigène
Caractéristiques techniques CoreMax®
Configurations | Tubes de process, montage sur selle, montage sur panneau, NPT |
Plage de pression | Vide 10 micron à 51,7 bar |
Taux de fuite | < 0,018 oz/an de R-410A |
Diamètre de passage | Cœur Ø 5,3 mm (0,21″) · siège Ø 7,9 mm (0,31″) |
Débit | Vide 4,9 SCFM (7,9 Nm³/h) · pression jusqu’à 35 SCFM (56,4 Nm³/h) |
Raccord | SAE 45° 1/4″ (filetage 7/16-20), standard de l’industrie |
Matériaux | Laiton, Neoprene® |
Couple de serrage | 8 ft-lbs (11 N·m), vanne dans le siège |
Conformité
| ARI 720, ISO 9001:2015, qualité Six Sigma (6σ) |
Valeurs indicatives pour la sélection. Référez-vous à notre fiche technique pour les références et plages d'utilisation détaillées.
Comment installer les outils CoreMax® ?
Découvrez nos autres produits...
HVAC - R
PortMax™
Remplace les vannes à pointeau/boisseau pour accélérer le tirage au vide des systèmes de grand volume (−45 %).
En savoir plus
HVAC - R
ZéroMax®
Remplace les tubes de process avec une étanchéité métal/métal et des émissions quasi nulles.
En savoir plus
Questions fréquemment posées
Voici quelques questions fréquentes sur le CoreMax®.
CoreMax® est un système de vanne d'accès haut débit. Il offre jusqu'à 5x plus de débit de traitement, une étanchéité métal/métal hermétique et réduit jusqu'à 99% les reprises liées aux fuites des autres solutions.
CoreMax® offre jusqu’à cinq fois plus de débit de traitement qu’une vanne classique, ce qui accélère nettement le tirage au vide, améliore la déshydratation du système et le taux de réussite au premier passage.
Oui. CoreMax® dispose d’un raccord SAE 45° 1/4″ (filetage 7/16-20), standard de l’industrie pour les vannes d’accès, qui permet d’utiliser les outils de service, flexibles et raccords tournants standard.
