ZÉROMAX™
Le raccordement zéro fuite pour les systèmes HVAC-R.
Accès simple, sans fuite et reproductible aux tubes de process des systèmes frigorifiques.
Télécharger notre catalogue

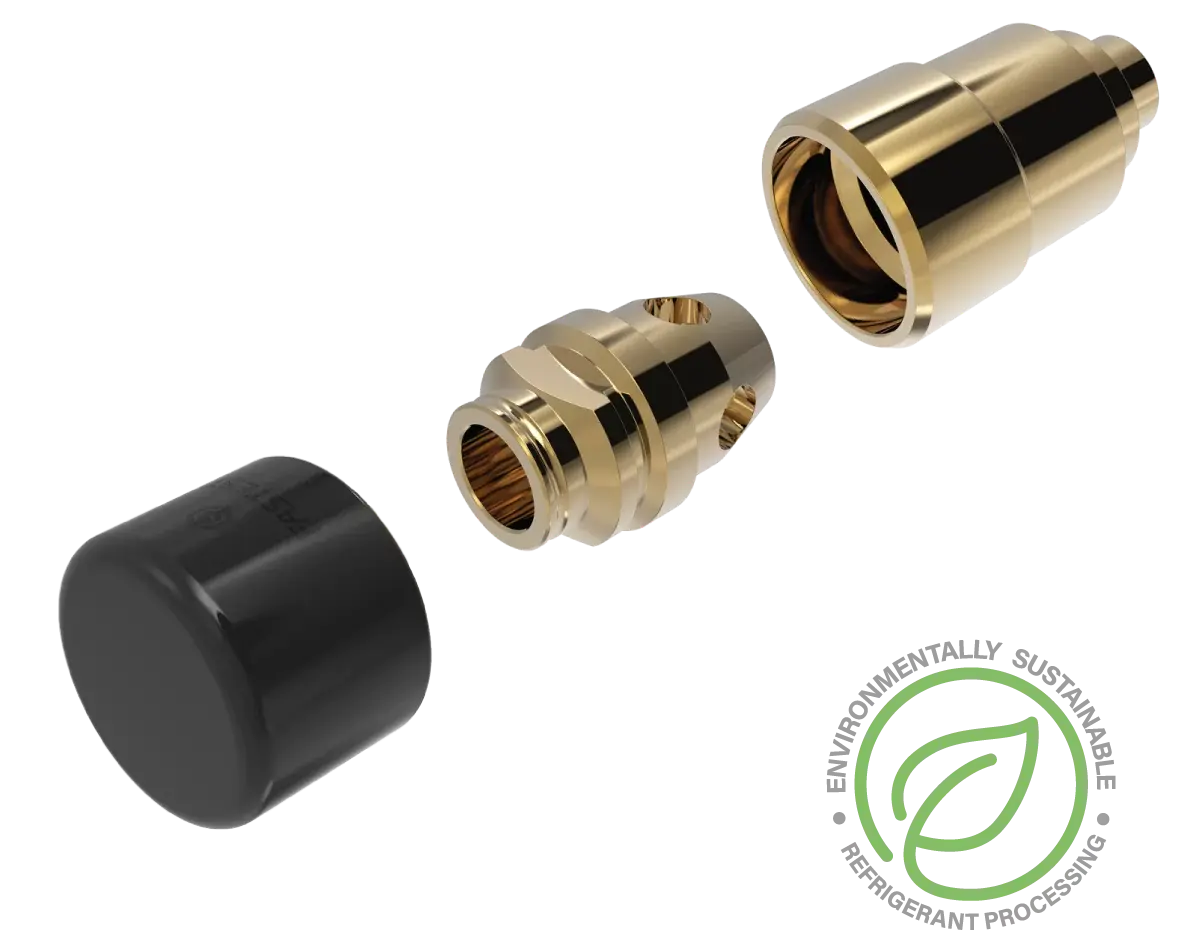

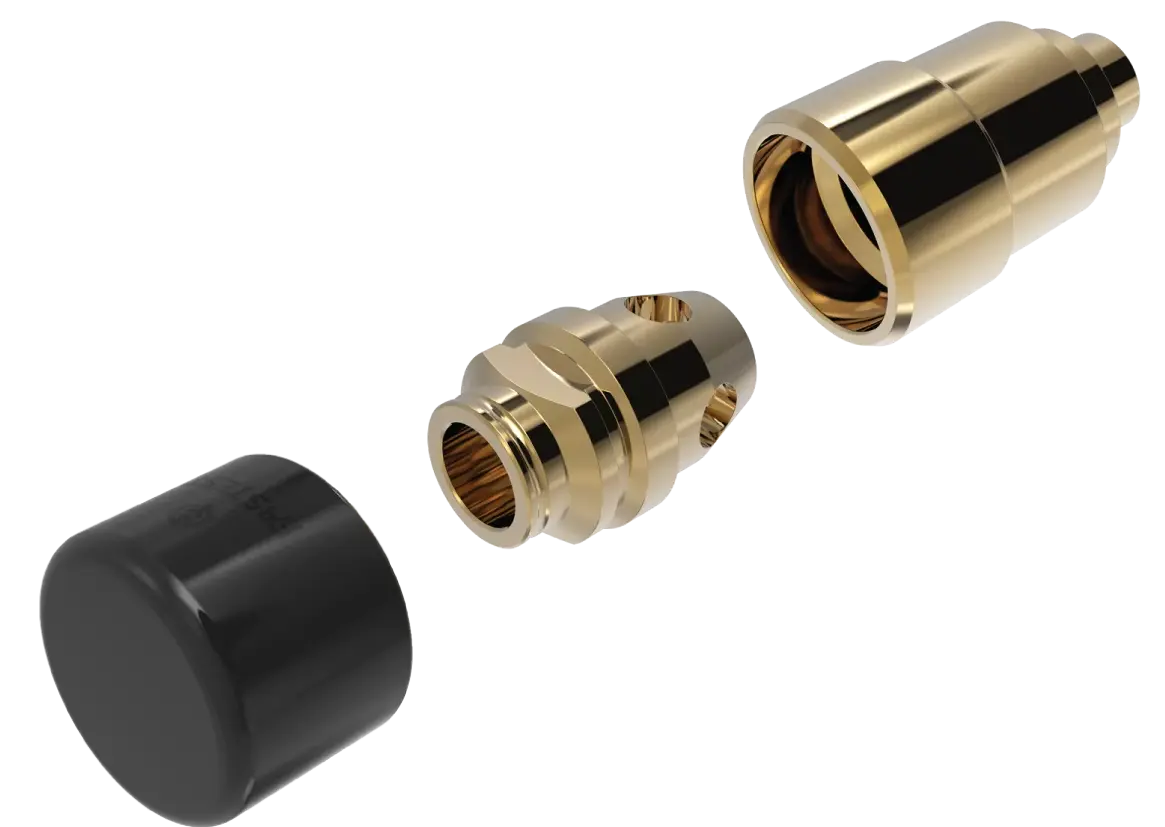

Systèmes de raccordements ZÉROMAX™
Le nouveau système ZeroMax™ a été spécialement conçu pour éliminer le recours aux tubes de process tout en offrant un accès simple au circuit, sans compromettre l'étanchéité hermétique métal/métal.
Le système ZeroMax™ permet des opérations de fabrication et de maintenance avec des émissions de fluide frigorigène quasi nulles. Il est compatible avec les fluides frigorigènes actuels ainsi qu'avec les réfrigérants de nouvelle génération.
Système de raccordement à étanchéité hermétique pour les systèmes frigorifiques utilisant des tubes de process.
Pourquoi choisir le système ZéroMax™ ?
Traitement sécurisé des réfrigérants inflammables A2L et A3.
Suppression des tubes de process et des opérations de pincement/brasage pour réduire les coûts de production.
Accès permanent au circuit avec étanchéité hermétique métal/métal.
Élimination des vannes à perçage sujettes aux fuites.
Amélioration de la qualité des équipements.
Solution complète d'outillage favorisant la productivité et l'efficacité de fabrication.
Émissions quasi nulles de fluide frigorigène pendant les opérations de traitement.
Optimisation des performances de mise sous vide grâce à l'utilisation du chariot de mise sous vide EvacMax™.

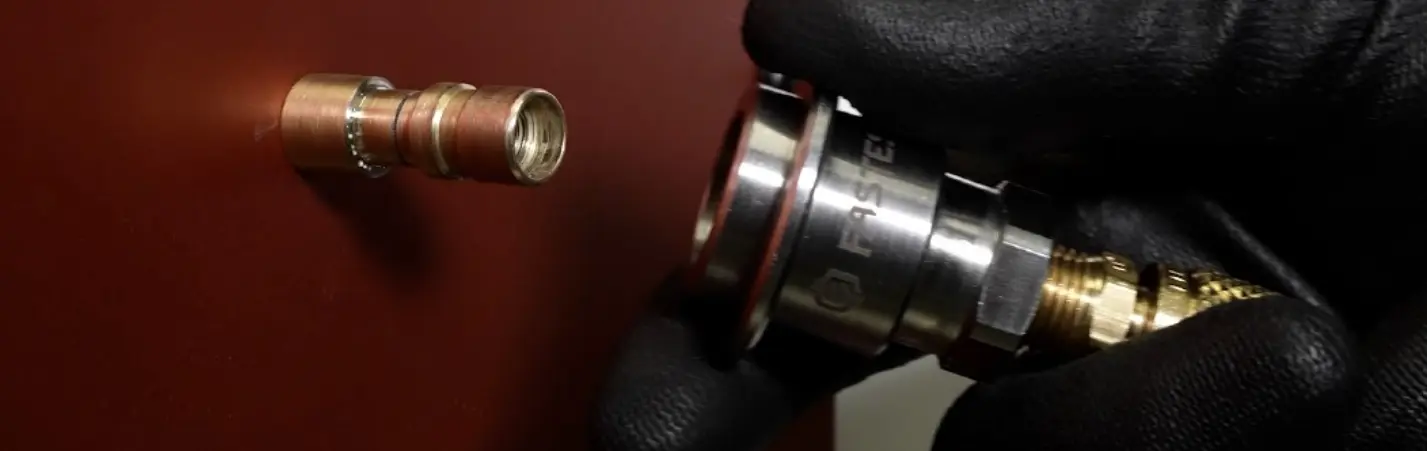

Un traitement plus rapide grâce aux outils ZéroMax™ optimisés
Les outils de traitement à connexion rapide offrent une utilisation simple, une grande durabilité et une compatibilité avec les équipements de récupération du fluide frigorigène.
Les connecteurs à verrouillage à haut débit maximisent les performances du système.
La conception ergonomique et le manchon coulissant facilite les manipulations tout en améliorant le confort de l'opérateur.
Le verrouillage de sécurité garantit qu'aucune déconnexion accidentelle ne puisse se produire sous pression.
Télécharger le catalogue PortMax™ Contacter un expert
Le système ZéroMax™ : un traitement à émission quasi nulles
Raccordement préassemblé, outils de traitement et chariot automatisé — le système d'évacuation le plus rapide de l'industrie, à émissions quasi nulles.
ÉTAPE 01
Vanne de raccordement haut débit
Étanchéité métal/métal hermétique.
Bouchon anti-poussière protégeant les surfaces.
ÉTAPE 02

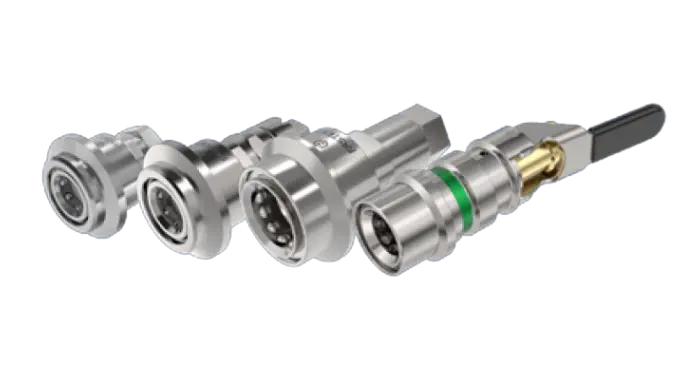

Outils de traitement ZéroMax™
Test d'étanchéité (MBE).
Évacuation
(MBV) & Traveler.
Charge (RQD) zéro émission.
Verrouillage, port média 1/4″ NPT.
ÉTAPE 03
Chariot d'évacuation EvacMax™
Optimisation des cycles de vide.
Surveillance en temps réel.
Acquisition de données.
Réduction supplémentaire des temps de traitement.
Le système d'évacuation le plus rapide de l'industrie
Domaines d'utilisation ZéroMax™
1
Climatiseurs terminaux autonomes (PTAC/VTAC) et pompes à chaleur
2
Vitrines réfrigérées pour produits alimentaires.
3
Réfrigérateurs haut de gamme
4
Systèmes split
5

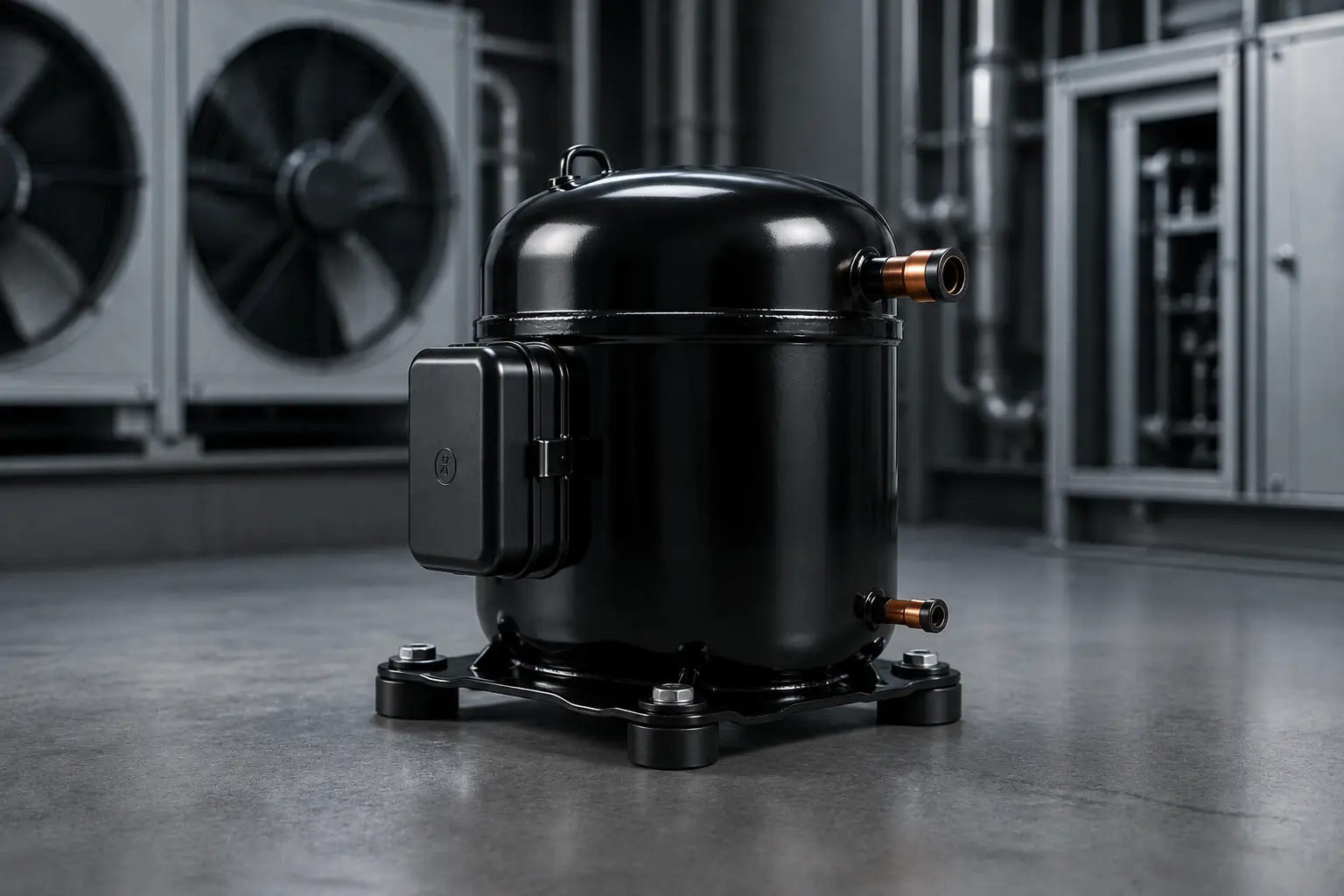

Compresseurs frigorifiques hermétiques
Un traitement accéléré avec les outils optimisés ZéroMax™
Des outils de traitement à connexion rapide simples d'usage qui optimisent l'efficacité de fabrication et le service terrain.
Connecteurs à verrouillage
Action ergonomique
Sécurité anti-déconnexion sous pression
Clapets scellant vide ou charge au débranchement
Port média 1/4″ NPT
Versions zéro émission (récupération)
Test d'étanchéité
Remplissage rapide
Mettez rapidement le système sous pression ou vidangez-le.
Évacuation
Évacuation rapide
Débit maximal grâce à un passage d’écoulement sans restriction.
Charge frigorigène
Chargement sécurisé
Le mécanisme de verrouillage de l'outil de charge empêche toute déconnexion accidentelle lorsque le système est sous pression.
ZéroMax™ : un seul outil pour l'installation et le service
Permet d'accéder au circuit frigorifique pour les opérations d'installation et de maintenance.
Conçu pour les installateurs et techniciens de maintenance, cet outil polyvalent permet d'effectuer plusieurs opérations avec un seul équipement : récupération du fluide frigorigène, test d'étanchéité, mise sous vide, charge du système et remplacement du bouchon du port d'accès ZeroMax™.
Caractéristiques techniques ZéroMax™
Configurations | Montage sur siège, tubes de process (autres sur demande) |
Plage de pression | 51,7 bar |
Taux de fuite | Non mesurable — hermétique |
Diamètre de passage |
Ø 5 mm (0,2″) nominal
|
Débit | 5,0 SCFM (8,0 Nm³/h) |
Étanchéité
| Métal/métal hermétique, sans élastomère |
Matériaux | Laiton, bouchon anti-poussière PVC |
Couple de serrage | 4 ft-lbs (5,4 N·m) |
Valeurs indicatives pour la sélection. Référez-vous à notre fiche technique pour les références et plages d'utilisation détaillées.
Découvrez nos autres produits...
HVAC - R
PortMax™
Remplace les vannes à pointeau/boisseau pour accélérer le tirage au vide des systèmes de grand volume (−45 %).
En savoir plus
HVAC - R
CoreMax™
Remplace les vannes traditionnelles pour un débit de traitement jusqu'à 5x supérieur, avec une vanne d'arrêt intégrée.
En savoir plus
Questions fréquemment posées
Voici quelques questions fréquentes sur le ZéroMax™ .
ZeroMax™ est un système de ports d’accès qui élimine le besoin de tubes de process tout en conservant une étanchéité métal/métal hermétique sans élastomère. Il permet un traitement et un service à émissions quasi nulles et reste compatible avec les fluides frigorigènes actuels et de nouvelle génération.
Ses outils de traitement à connexion rapide intègrent des clapets qui scellent le vide ou la charge au débranchement, et des versions à port de récupération permettent d’évacuer le fluide vers un système de récupération, évitant tout rejet à l’atmosphère.
Oui. ZeroMax™ sécurise le traitement et l’accès aux systèmes utilisant des fluides frigorigènes inflammables A2L et A3, en supprimant les tubes de process et les vannes perceuses sujettes aux fuites.
