PORTMAX™
Raccordement haut débit pour l'évacuation rapide des installations HVAC-R de grande capacité.
Réduisez jusqu'à 45% le temps d'évacuation de vos
systèmes frigorifiques.
Télécharger notre catalogue
Systèmes de raccordements PORTMAX™
Les opérations de dégazage, de déshydratation et de tirage au vide constituent souvent le principal goulot d'étranglement dans la fabrication et la maintenance des installations HVAC-R de grande capacité.
Développée par FasTest, la technologie brevetée PortMax™ associe un raccordement haut débit, une étanchéité hermétique métal-métal et des outils de traitement optimisés afin d'offrir le système d'évacuation HVAC-R le plus performant de l'industrie.
PortMax™ réduit jusqu'à 45 % les temps d'évacuation sur les systèmes frigorifiques de grand volume.
Le plus grand port d'accès pour systèmes frigorifiques
Conçu pour maximiser le débit et réduire drastiquement les temps de traitement.
Conception haute conductance pour un débit maximal.
Technologie PortMax™ unique : étanchéité hermétique.
Outils de connexion rapide, robustes et performants.
Compatible avec les réfrigérants actuels et nouvelle génération,
fluides HFO, A2L et les installations CO₂ transcritiques.
Conformité aux exigences UL207.
Réduction du coût total des opérations de traitement.
Amélioration du temps de cycle et de la productivité.
Réduction des émissions de réfrigérant pendant les opérations de traitement.

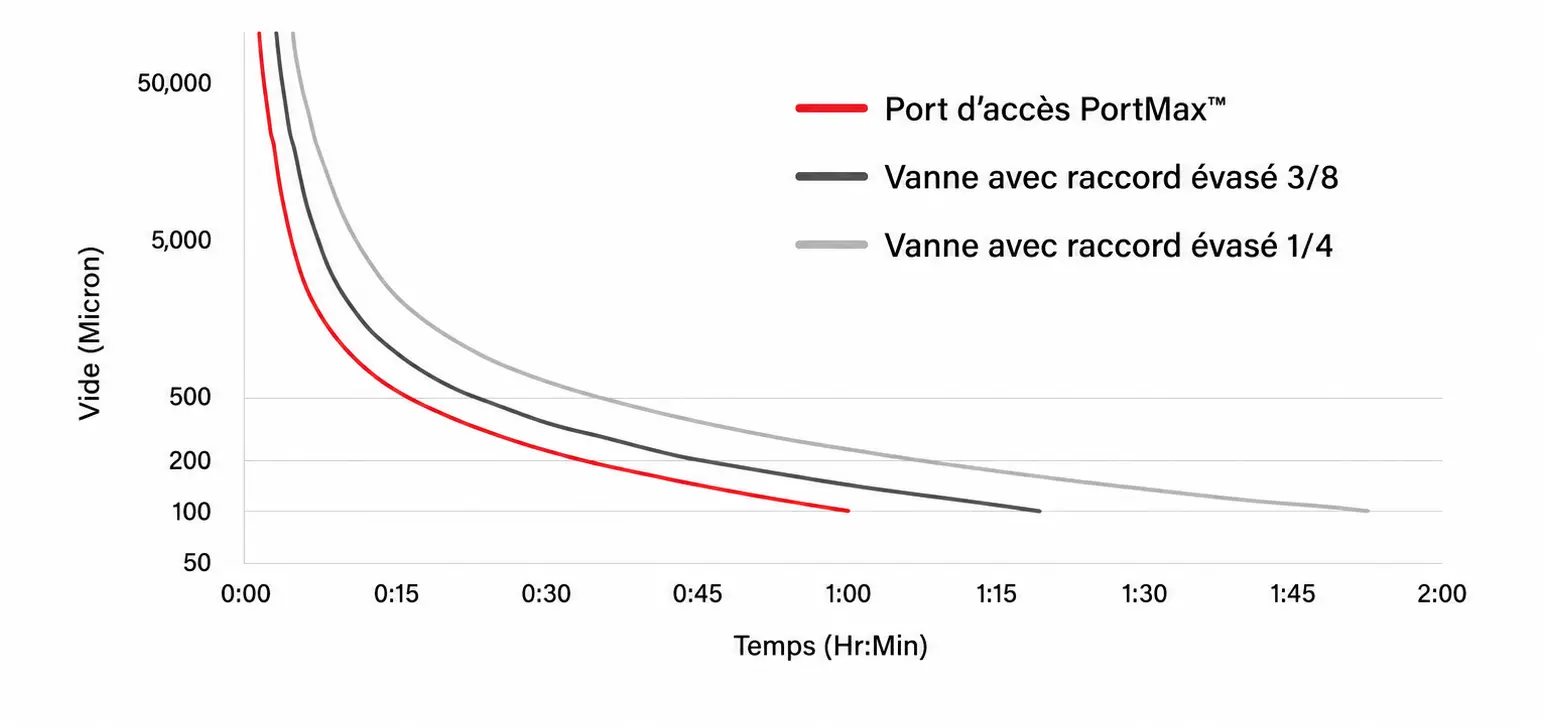

Réduisez les temps d'évacuation de plus de 45%
Le système PortMax™ est spécifiquement conçu pour réduire le temps de traitement des systèmes frigorifiques de grand volume.
Évacuation (dégazage/déshydratation) plus rapide.
Meilleure déshydratation du système.
Réduction du coût global de traitement.
Amélioration du débit de production.
Réduction des émissions de fluide frigorigène.
Télécharger le catalogue Contacter un expert

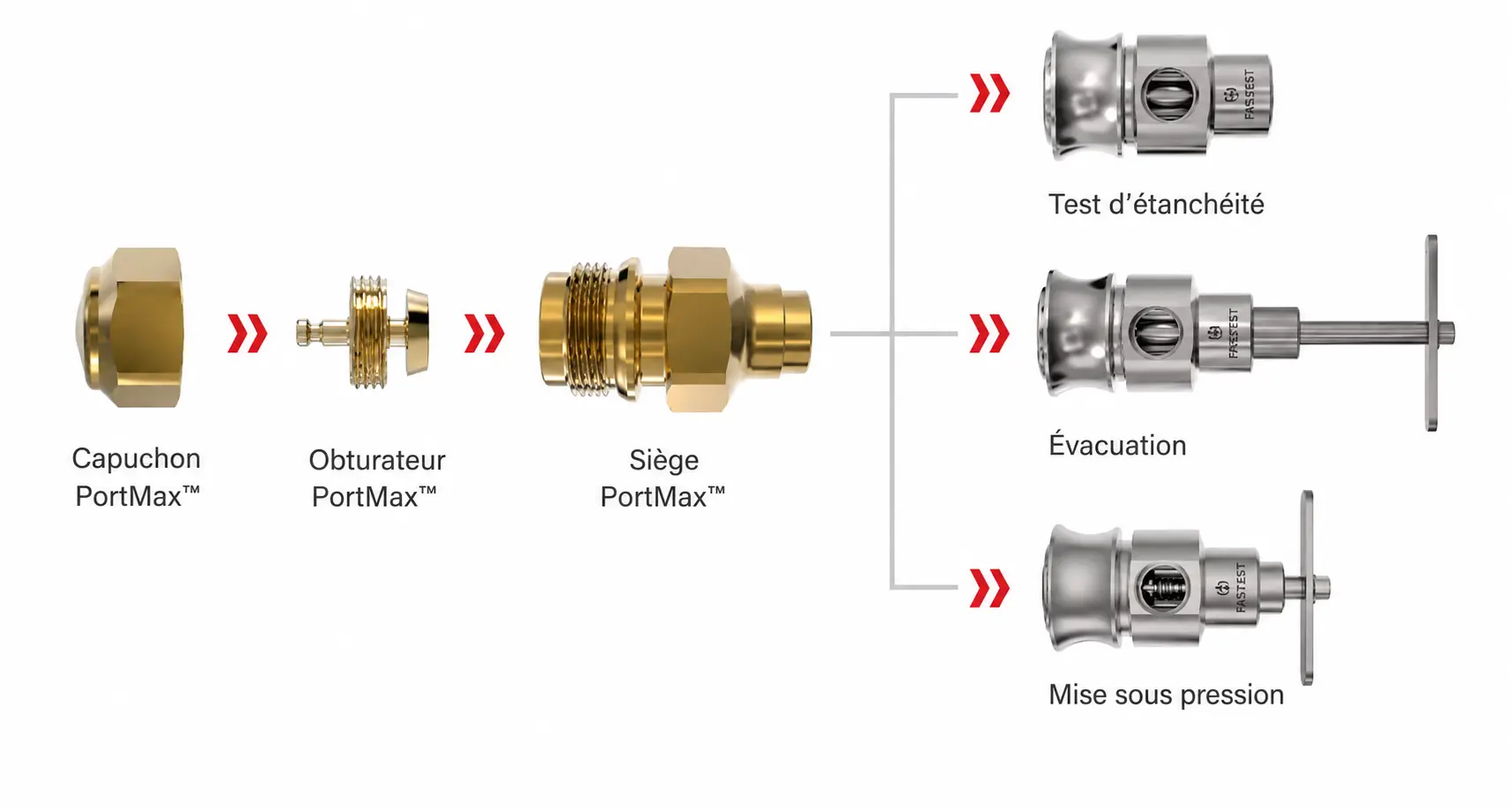

Le système PortMax™
: une solution complète et optimisée
Développée par FasTest, la technologie brevetée PortMax™ associe un raccordement haut débit, une étanchéité hermétique métal/métal et des outils de traitement optimisés afin d'offrir le système d'évacuation HVAC-R le plus performant de l'industrie.
ÉTAPE 01
Raccordement haut débit
Le plus grand raccordement pour la réfrigération.
Passage intégral de 12.7 mm (1/2").
Remplissage, évacuation, charge plus rapides.
ÉTAPE 02
Outils de traitement PortMax™
Test d'étanchéité.
Évacuation.
Charge.
Maintenance tout-en-un.
ÉTAPE 03

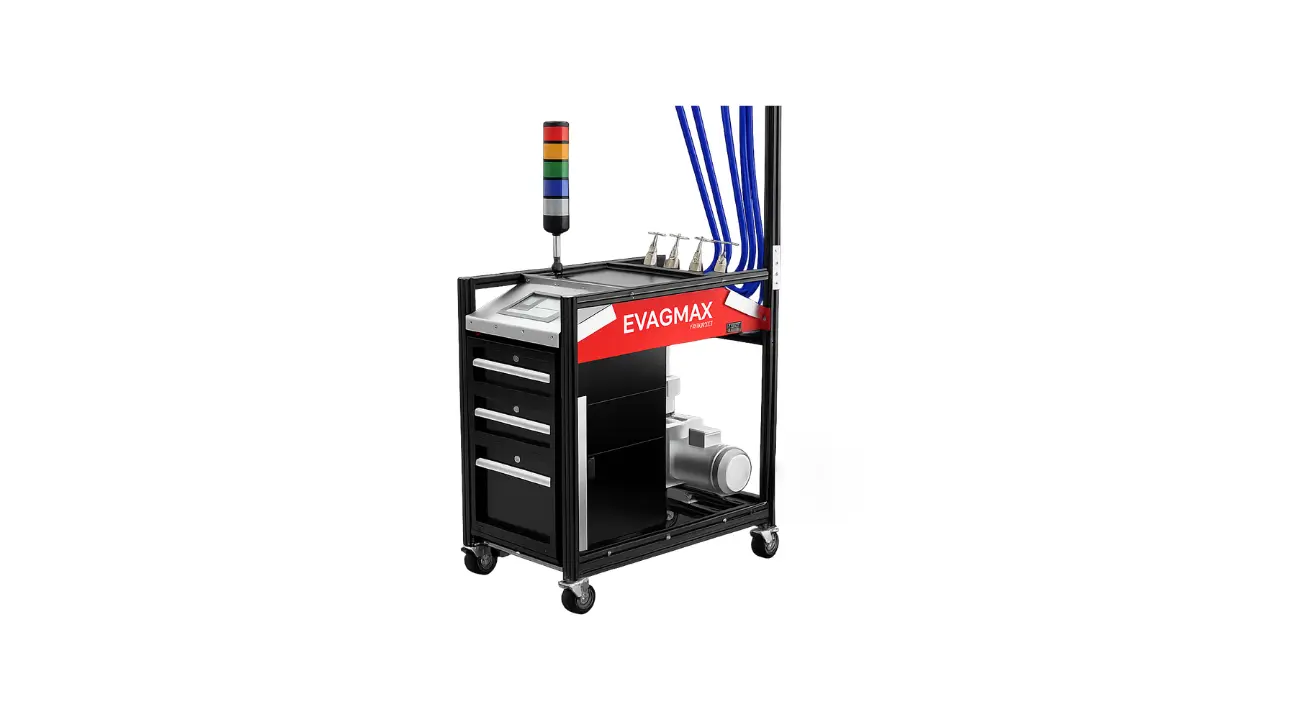

Chariot d'évacuation EvacMax™
Optimisation des cycles de vide.
Surveillance en temps réel.
Acquisition de données.
Réduction supplémentaire des temps de traitement.
Le système d'évacuation le plus rapide de l'industrie
Domaines d'utilisation PortMax™
1

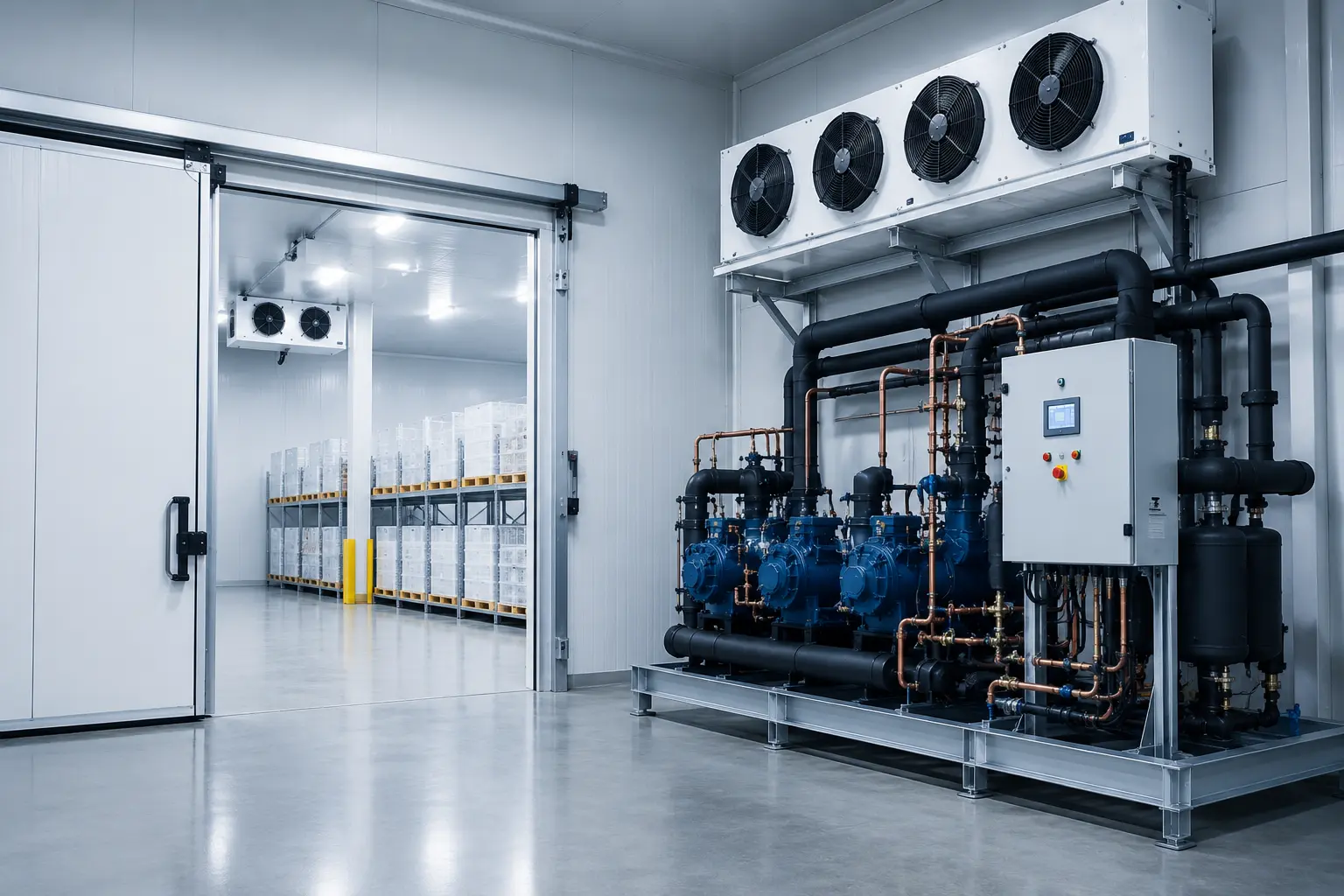

Réfrigération industrielle
Industrie manufacturière, chimie, pétrochimie, centrales électriques.
2
Réfrigération commerciale
Grande distribution, centres commerciaux, immeubles de bureaux, patinoires, datacenters.
3

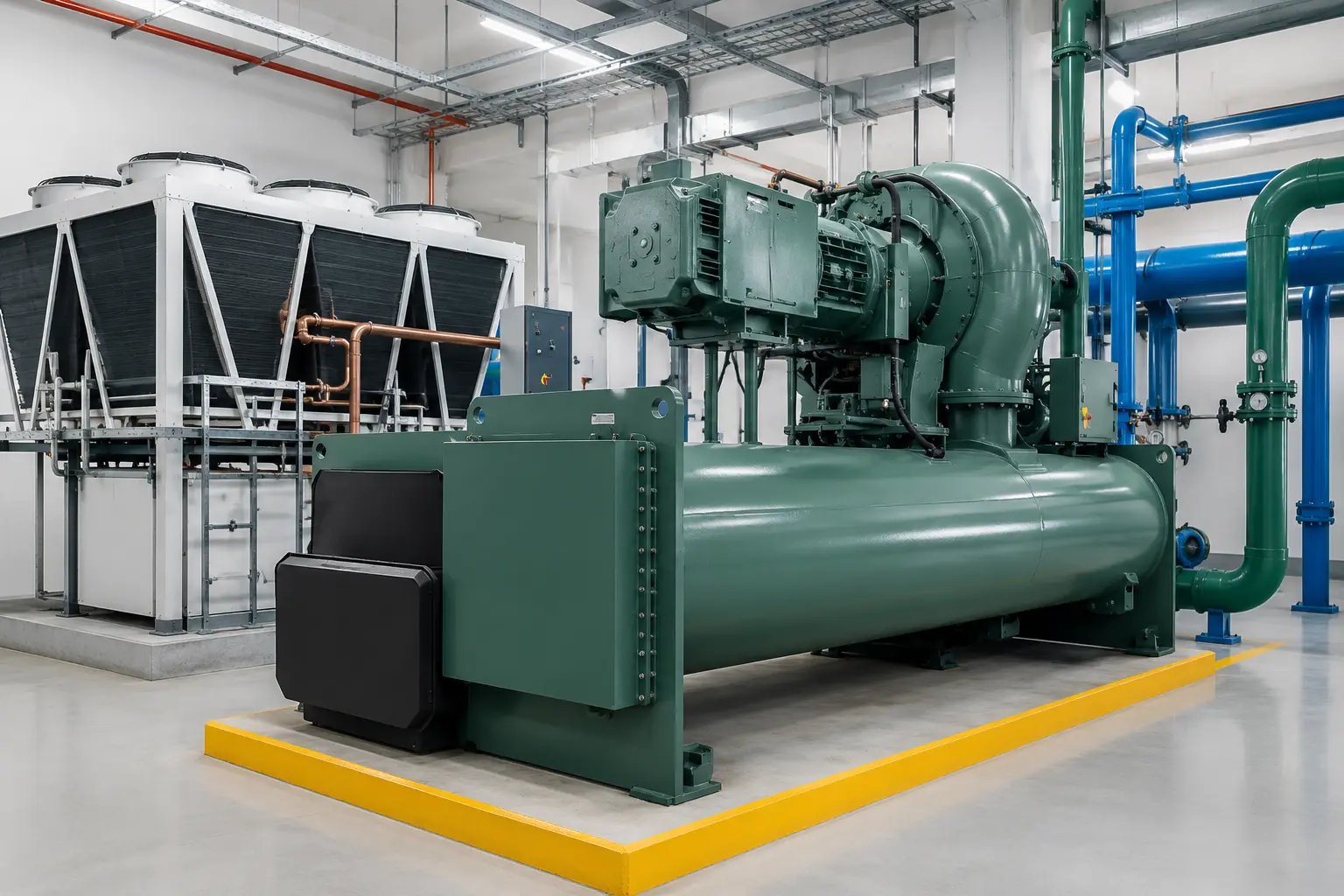

Refroidisseurs à air et à eau
Climatisation centralisée et applications industrielles / laboratoires.
4
Chaîne du froid
Entrepôts alimentaires, grandes surfaces alimentaires, installations pharmaceutiques.
5

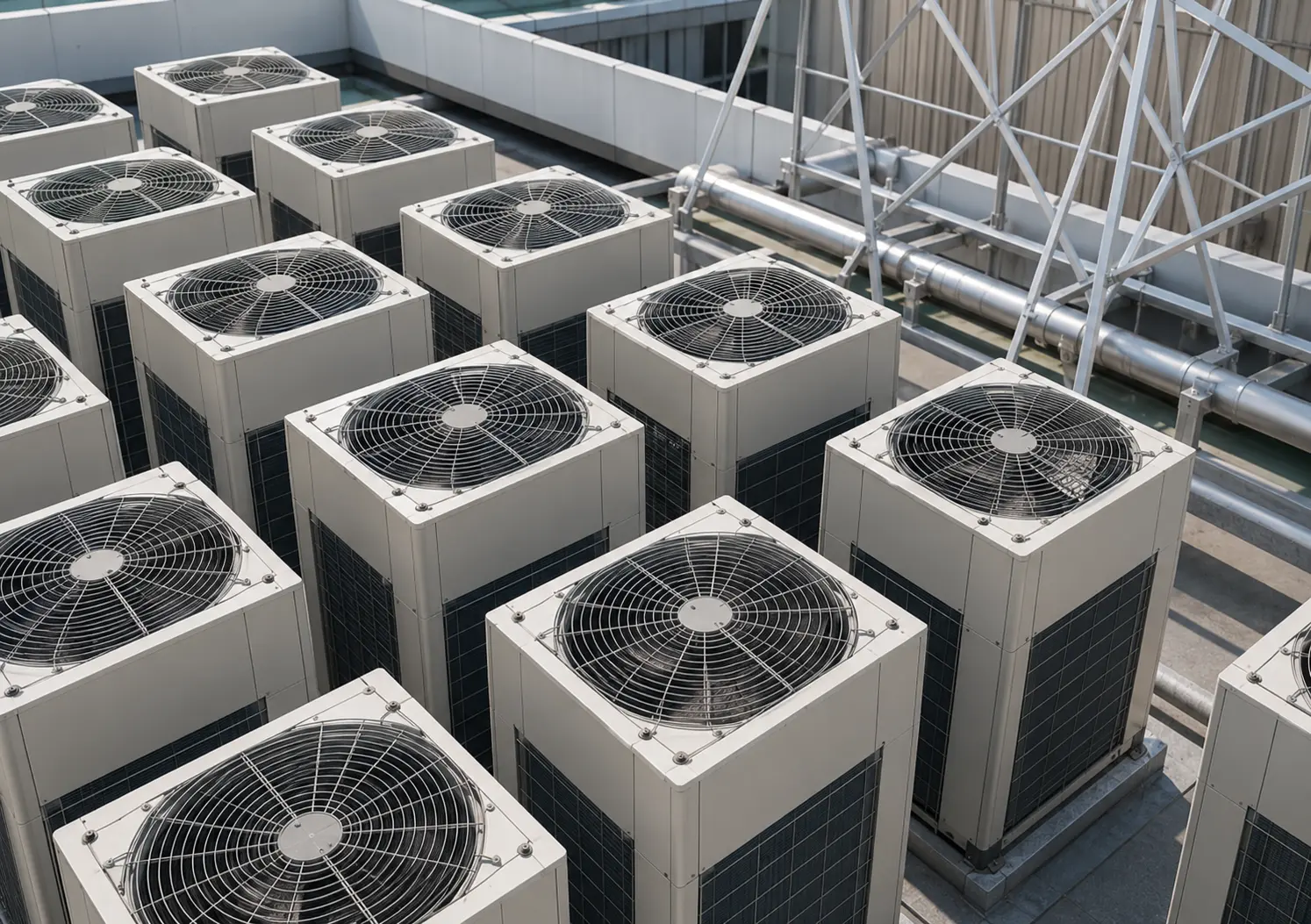

VRV/VRF
Bureaux et immeubles d'habitation, hôtels, campus, équipements polyvalents. Évacuation rapide de longues extensions de tuberie.
6

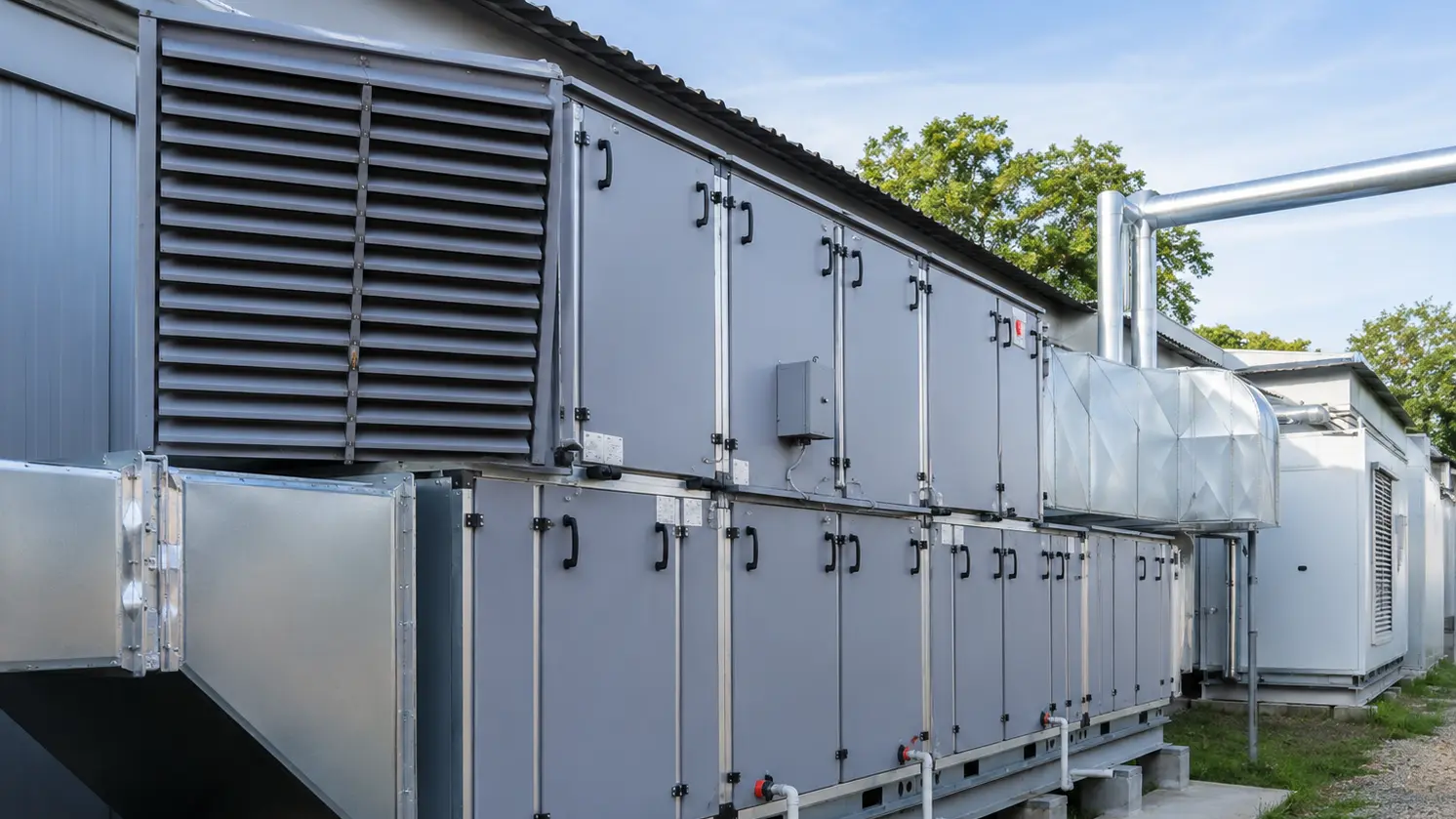

Centrales de traitement d'air
Sites industriels, entrepôts, cuisines industrielles et restauration collective.

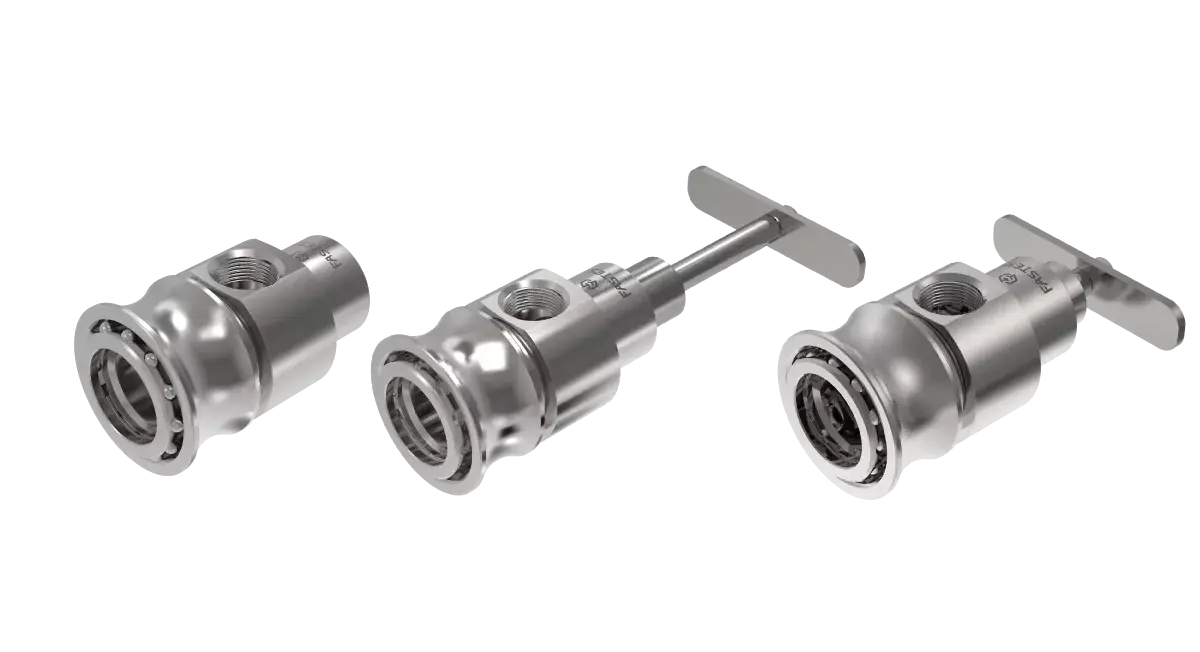

Un traitement accéléré avec les outils optimisés PortMax™
Les outils de traitement à connexion rapide sont robustes, ergonomiques et compatibles avec les systèmes de récupération existants.
Verrouillage haute résistance
Action ergonomique
Connexion rapide
Compatible systèmes de récupération
Système de verrouillage ne se déconnecte pas sous pression
Port 1/2" NPT
Test d'étanchéité
Remplissage rapide
Mise sous pression et vidange rapides du système grâce à un orifice de passage à haut débit de 1/2''.
Évacuation
Évacuation rapide
L'absence de restriction dans le passage d'écoulement permet d'obtenir un débit maximal.
Charge frigorigène
Chargement sécurisé
Le verrou de l'outil de charge ne peut pas se désengager accidentellement lorsque le circuit est sous pression.

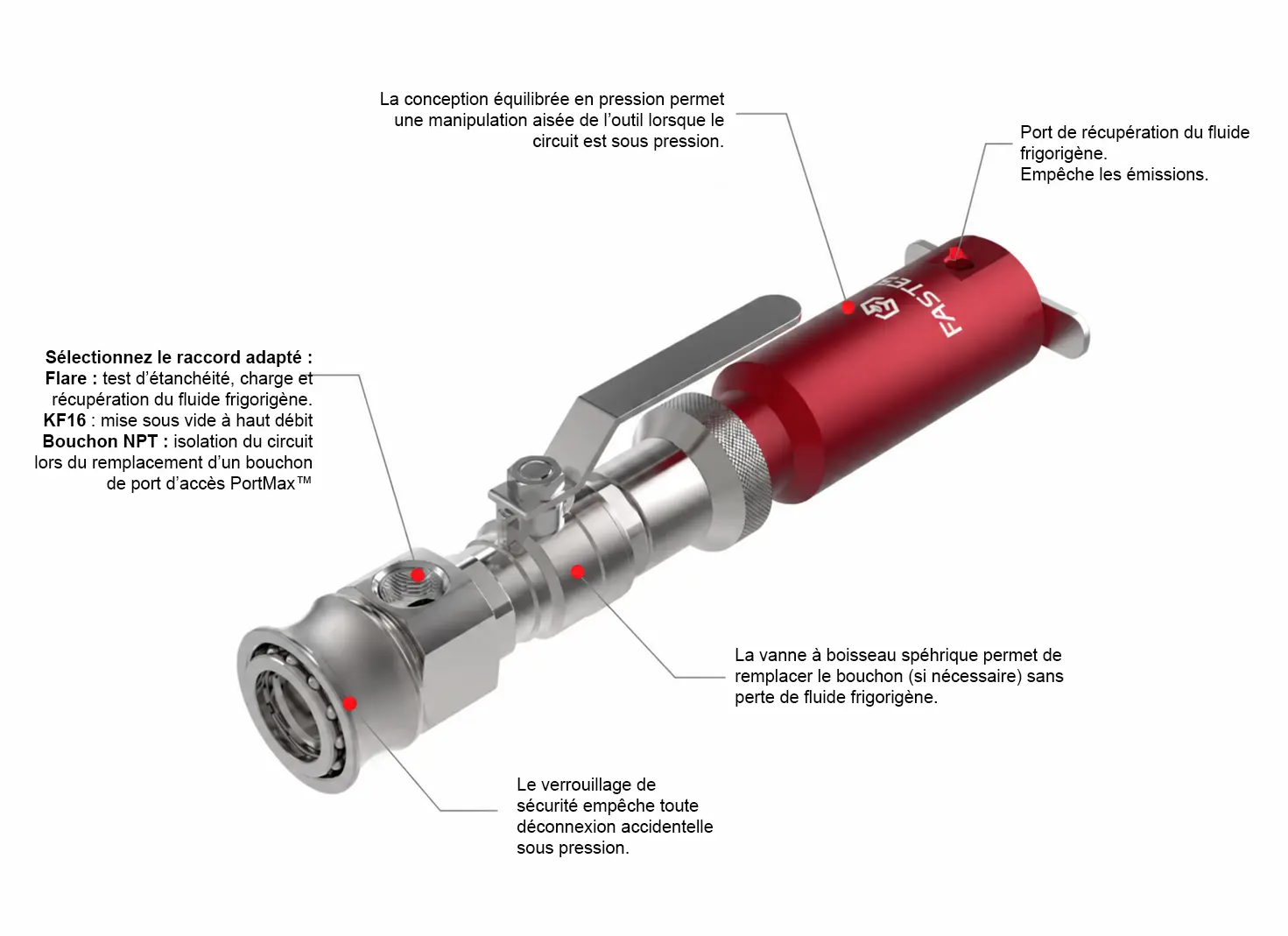

Outil terrain tout-en-un : pour techniciens installation & maintenance
Permet d'accéder au circuit frigorigène pour intervention.
Conçu pour les techniciens d'installation et de maintenance, cet outil unique permet d'effectuer l'ensemble des opérations :
Récupération frigorigène, test d'étanchéité, évacuation, charge et remplacement du bouchon PORT MAX™ sans perte de charge.
Caractéristiques techniques PortMax™
Passage / débit | Passage intégral 1/2″ (12,7 mm) — conception haute conductance |
Port de connexion
| 1/2″ NPT, compatible avec les raccords standard |
Étanchéité
| Métal/métal hermétique, sans joint élastomère |
Verrouillage
| Système à billes, sécurité anti-déconnexion sous pression |
Conformité
| UL207 |
Fluides compatibles
| Réfrigérants traditionnels, HFO, A2L, CO₂ transcritique |
Gain d’évacuation
|
≥ 45 % vs vannes à pointeau / boisseau |
Applications
| Systèmes frigorifiques de grand volume |
Valeurs indicatives pour la sélection. Référez-vous à notre fiche technique pour les références et plages d'utilisation détaillées.
Découvrez nos autres systèmes FasTest...
HVAC - R
CoreMax®
Remplace les vannes traditionnelles pour un débit de traitement jusqu'à 5x supérieur, avec une vanne d'arrêt intégrée.
En savoir plus
HVAC - R
ZéroMax®
Remplace les tubes de process avec une étanchéité métal/métal et des émissions quasi nulles.
En savoir plus
Questions fréquemment posées
Voici quelques questions fréquentes sur le PortMax™ .
PortMax™ est un système de port d'accès à haut débit conçu pour accélérer les opérations de test d'étanchéité, de mise sous vide, de déshydratation et de charge des installations HVAC-R de grande capacité. Grâce à son passage intégral de 12,7 mm (1/2"), il permet de réduire jusqu'à 45 % les temps d'évacuation tout en améliorant la productivité et en limitant les émissions de fluide frigorigène.
PortMax™ est particulièrement adapté aux systèmes frigorifiques de grande capacité tels que la réfrigération industrielle et commerciale, les groupes froids à air et à eau, la chaîne du froid, les installations VRV/VRF, les centres de données et les centrales de traitement d'air (CTA). Il est conçu pour les fabricants OEM, les intégrateurs et les techniciens de maintenance HVAC-R.
Le système PortMax™ comprend une gamme complète d'outils optimisés pour chaque étape du traitement des circuits frigorifiques : l'outil de test d'étanchéité CMFT60, l'outil d'évacuation CMFT80, l'outil de charge CMFT70 et l'outil de maintenance tout-en-un CMFT90. Ces outils à connexion rapide garantissent un débit maximal, une utilisation ergonomique et une sécurité optimale lors des interventions sous pression.
