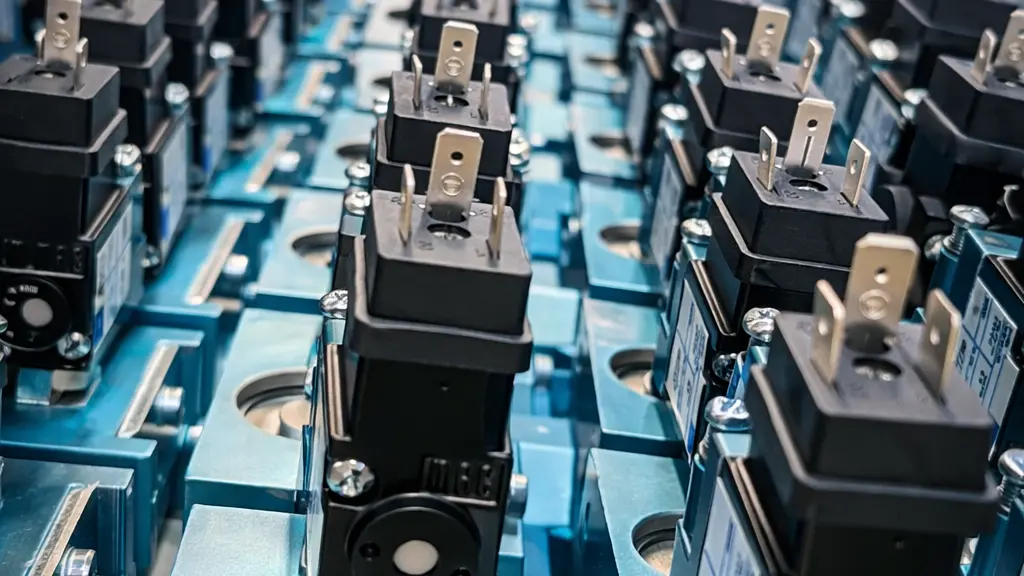

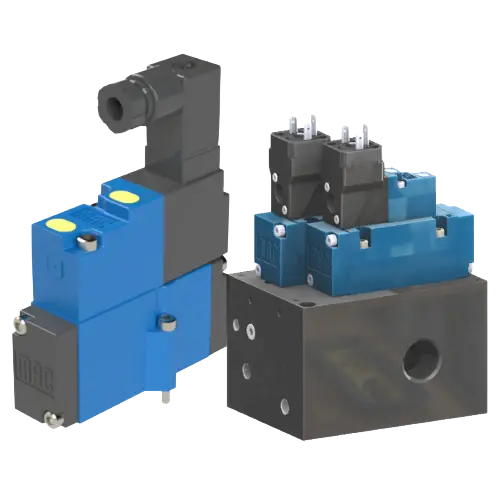

Électrovannes séries 53 & 54
DES ÉLECTROVANNES CONÇUES POUR LES ENVIRONNEMENTS INUSTRIELS EXIGEANTS
Temps de réponse rapides, performances constantes et nombreuses configurations disponibles pour optimiser le contrôle de vos installations pneumatiques et fluidiques.
Télécharger notre catalogue
Électrovannes et distributeurs Électrovannes MAC Valves Séries 53 & 54
OPTIMISEZ VOS CADENCES MACHINES AVEC DES ÉLECTROVANNES ULTRA-RAPIDES, FIABLES ET CONÇUES POUR DURER DES MILLIONS DE CYCLES.
Pilote 5/2 breveté développant une force de basculement maximale dans les deux sens.
Bobine MAC brevetée garantissant les temps de réponses les plus rapides possibles.
Insensibilité aux variations de pressions.
Amélioration de la précision grâce à la conception brevetée MAC Valves avec équilibrage de pression (pilote, clapet et tiroir principal).
Tiroir équilibré assurant un débit élevé.
Électrovanne 3/2 avec débit jusqu’à 1500 Nl/min (peut être obturée pour un usage 2/2).
Force d’impact nette améliorée grâce à un gradient de débit élevé.
L’un des meilleurs rapports débit / temps de réponses / encombrement du marché.
Montage en ligne ou sur embase.
Commande interne ou externe.
Possibilité d’intégration sur collecteur et barre de buses (nous consulter).

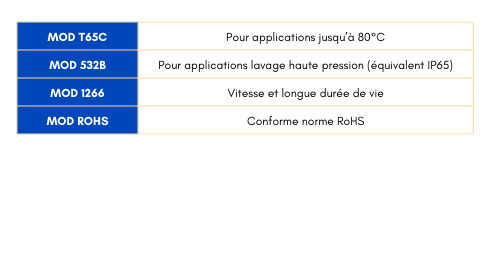

Nombreuses modifications possibles : haute température, longue durée de vie, répétabilité accrue, etc. (nous consulter).
Version pilote ultra-haute vitesse disponible (pilote GM).
Une technologie brevetée au service de la performance
Pilote 5/2 breveté
Puissance de commutation maximale
Bobine MAC Valves
Temps de réponses ultra rapide
Équilibrage de pression
Stabilité parfaite
Tiroir équilibré
Débit élevé
Pourquoi choisir une technologie à tiroir ?
Le choix de la technologie d'une électrovanne a un impact direct sur les performances, la fiabilité et la durée de vie de votre installation. Contrairement aux électrovannes à membrane, les électrovannes à tiroir équilibré MAC Valves sont conçues pour offrir des temps de réponse ultra-rapides, une excellente répétabilité et une grande stabilité de fonctionnement, même dans les applications les plus exigeantes.
La technologie à tiroir présente plusieurs avantages :
Moins de frottements mécaniques grâce à un tiroir équilibré qui se déplace avec une résistance minimale.
Des temps de réponse rapides et constants, essentiels pour les machines à haute cadence et les applications nécessitant une grande précision.
Une excellente répétabilité des cycles, garantissant un fonctionnement fiable même après plusieurs millions de commutations.
Une faible sensibilité aux variations de pression, grâce au système breveté d'équilibrage de pression MAC Valves qui assure une commutation stable quelles que soient les conditions de fonctionnement.
Quels sont les atouts MAC Valves ?
Électrovanne 3/2 avec tiroir équilibré.
Petit distributeur pilote 5/2 à commande directe.
Faible pression minimale de fonctionnement.
Le pilote 5/2 équilibré génère des forces de basculement élevées.
Résistance minimale au déplacement du tiroir. Temps de réponses courts et constants.

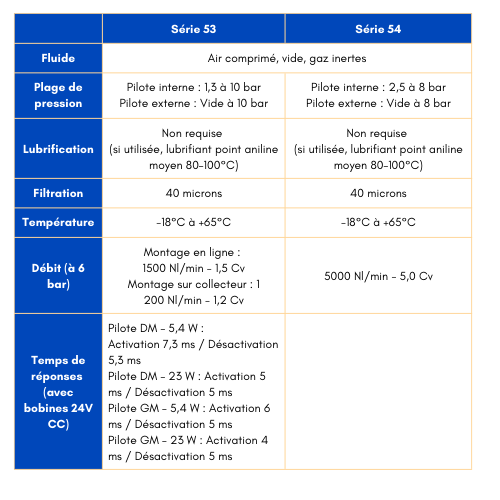

Caractéristiques techniques
Série 53 | Série 54 | |
Fluides | Air comprimé, vide, gaz inertes | Air comprimé, vide, gaz inertes |
Plage de pression | Pilote interne : 1.3 à 10 bar | Pilote interne : 2.5 à 8 barPilote externe : vide à 8 bar |
Lubrification | Non requise (si utilisée : lubrifiant 80-100°C) | Non requise (si utilisée : lubrifiant 80-100°C) |
Température | -18°C à +65°C | -18°C à +65°C |
Filtration | 40 microns | 40 microns |
Débit (à 6 bars) | En ligne : 1500 Nl/min - 1.5 Cv | 5000 Nl/min - 5.0 Cv |
Temps de réponse (bobine 24 V CC) :
Activation | Désactivation | |
| Pilote DM - 5.4 W | 7.3 ms | 5.3 ms |
| Pilote DM2 - 23 W | 5 ms | 5 ms |
Pilote GM - 5.4 W | 4 ms | 5 ms |
Pilote GM2 - 23 W | 4 ms | 5 ms |
Quel type d'électrovanne choisir ?
55 à 59
Solutions polyvalentes pour applications industrielles
2200 (2.2 Cv) à 60 000 Nl/min (60.0 Cv)

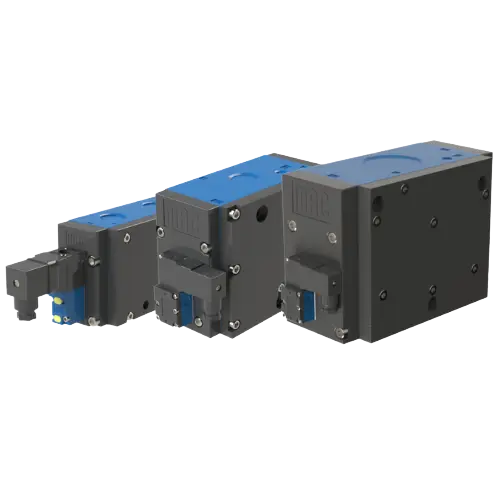

67 à 69
Solutions polyvalentes pour applications industrielles
20 000 (20.0 Cv) à 60 000 (60.0 Cv) Nl/min

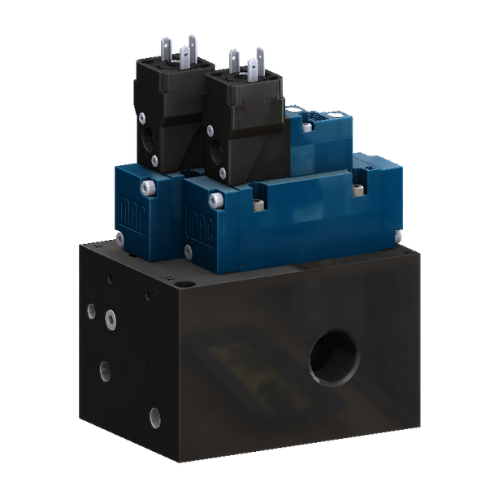

54 - Bloc 21 pistes
Une nouvelle génération de bloc haut débit.
5000 Nl/min (5 Cv)
54 LG
Régulation de la pression, passage d'un débit important.
12 500 Nl/min (12.5 Cv)
ISO 1.2.3
Résistance élevée à la contamination.
ISO 1 = 1600 Nl/min (1.6 Cv)
ISO 2 = 3000 Nl/min (3 Cv)
ISO 3 = 6300 Nl/min (6.3 Cv)
Des applications multi-secteurs...
Tri optique
Optimisez vos systèmes de tri optique grâce à des électrovannes ultra-rapides garantissant précision, répétabilité et cadence élevée, même dans les environnements les plus exigeants.
Verrerie
Améliorez la fiabilité et les performances de vos machines de verrerie avec des solutions pneumatiques conçues pour résister aux cadences intensives et aux conditions extrêmes.
Pick and place
Augmentez la vitesse et la précision de vos systèmes pick and place grâce à des électrovannes offrant des temps de réponses ultra courts et une répétabilité parfaite.
Machines spéciales
Bénéficiez de solutions pneumatiques adaptées à vos machines spécifiques avec des performances sur mesure pour répondre aux contraintes les plus complexes.
Complétez votre installation...
Électrovannes à impulsion
Découvrez notre gamme d'électrovannes à impulsion conçues pour les systèmes de dépoussiérage industriels. Fiables et performantes, elles assurent un pilotage rapide et précis des impulsions d'air comprimé afin d'optimiser le nettoyage des filtres et les performances de vos installations.
En savoir plus
Électrovannes proportionnelles
Contrôlez avec précision le débit ou la pression grâce à nos électrovannes proportionnelles. Idéales pour les applications nécessitant un pilotage fin et une régulation continue.
Électrovannes cartouches
Optimisez l'intégration de vos équipements avec nos électrovannes cartouches. Compactes, performantes et fiables, elles répondent aux exigences des machines et systèmes automatisés.
Traitement de l'air EXPEL
Garantissez un air comprimé propre et maîtrisé grâce à la gamme EXPEL : le filtre à air comprimé révolutionnaire, sans besoin de maintenance.
WEBSHOP OI TECHNOLOGIES
Commandez vos produits en ligne
Découvrez nos solutions industrielles et passez votre commande en quelques clics...
Questions fréquemment posées
Voici quelques questions fréquentes sur les séries 53-54.

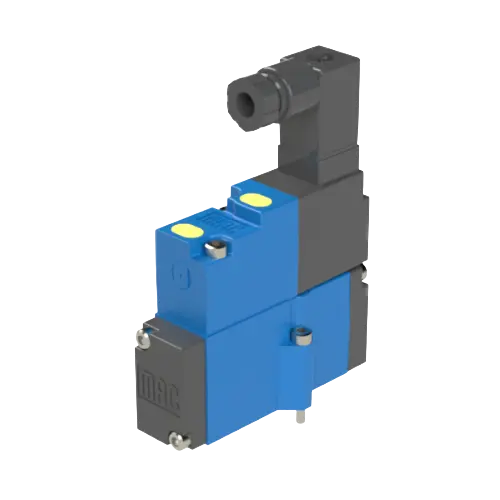

La série 53 est conçue pour des applications compactes avec un excellent compromis entre vitesse et encombrement, tandis que la série 54 offre un débit beaucoup plus élevé, idéal pour les applications industrielles intensives nécessitant de fortes performances pneumatiques.
Les séries 53 & 54 sont conçues pour durer plusieurs millions de cycles, garantissant une excellente fiabilité et une réduction significative des arrêts machines.
Les électrovannes MAC se distinguent par :
- leur vitesse de réponse
- leur fiabilité sur longue durée
- leur stabilité à haute cadence
Elles sont particulièrement recommandées pour les applications critiques où la performance est un facteur clé.
