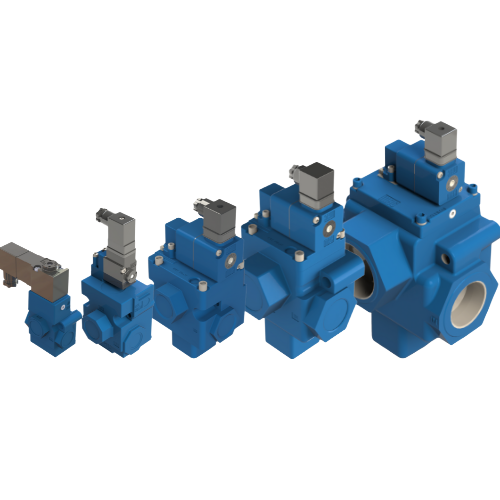

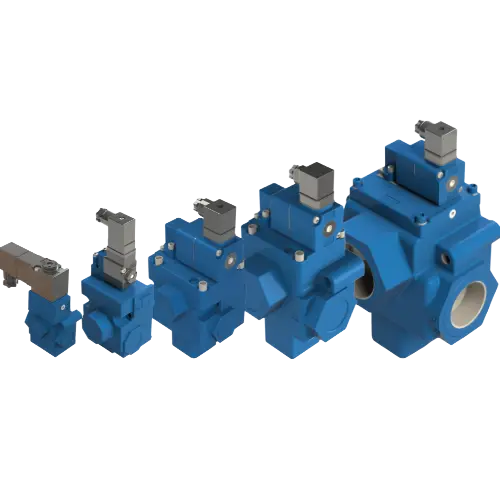

Électrovannes séries 55 à 59
PERFORMANCES, FIABILITÉ ET FLEXIBILITÉ POUR VOS INSTALLATIONS
Découvrez une gamme complète d'électrovannes adaptées à de nombreuses applications industrielles.
Télécharger notre catalogue
Electrovannes et distributeurs Électrovannes MAC Valves Séries 55 à 59
OPTIMISEZ VOS MACHINES AVEC DES ÉLECTROVANNES COMPACTES, ULTRA-RAPIDES ET CONÇUES POUR DURER DES MILLIONS DE CYCLES
Plaque de fonction sur le distributeur pilote permettant d’inverser la fonction de la vanne principale (NO ↔ NC).
Temps de réponses
extrêmement rapides et précis.
Basculement haute vitesse permettant des cadences élevées.
Excellente résistance à la contamination.
Insensibilité aux variations de pression.
Conçues pour fonctionner en environnements difficiles.
Grande surface de tiroir offrant une force de basculement élevée.
Force de rappel puissante grâce à la combinaison ressort mécanique + ressort pneumatique.
Pilotage interne ou externe.
Une technologie brevetée au service de la performance
Pilote 5/2 breveté
Réactivité maximale pour applications haute cadence

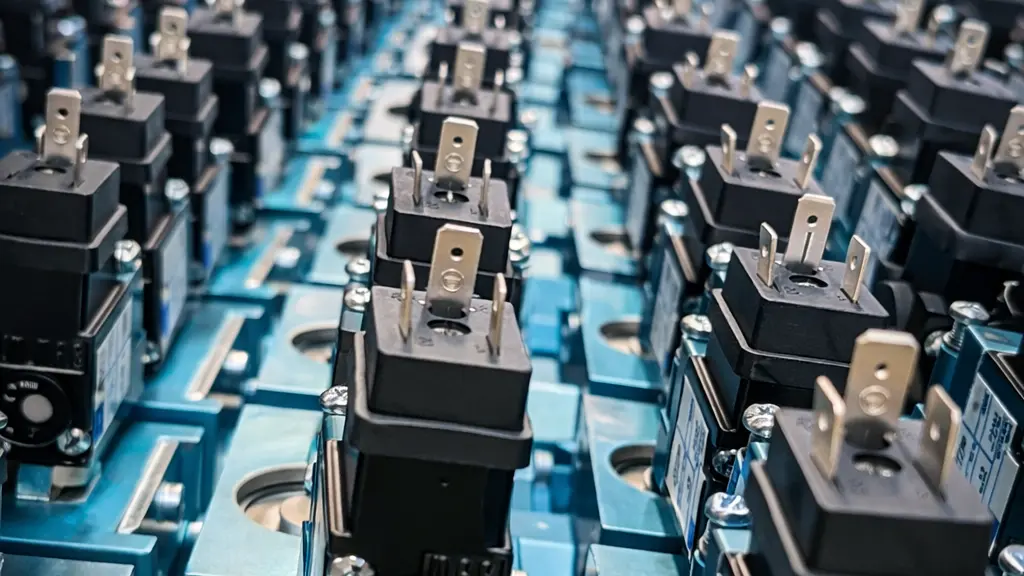

Bobine MAC Valves
Temps de réponse ultra-court
Équilibrage de pression
Stabilité et précision constantes
Tiroir équilibré
Performance fiable sur cycles intensifs
Pourquoi choisir une technologie à tiroir ?
Le choix de la technologie d'une électrovanne influence directement les performances, la fiabilité et la durée de vie de votre installation. Les électrovannes MAC Valves séries 55 à 59 intègrent une technologie brevetée à tiroir équilibré, spécialement conçue pour répondre aux exigences des applications industrielles à haute cadence.
Les principaux avantages de cette technologie sont :
Une excellente stabilité de fonctionnement, même en présence de variations de pression ou de fluctuations du réseau d'air comprimé.
Des temps de réponse ultra-rapides et constants, essentiels pour les applications nécessitant une synchronisation précise des mouvements.
Une excellente répétabilité des cycles, garantissant des performances constantes sur plusieurs millions de commutations.
Une forte résistance à la contamination, grâce à l'effet "racleur" du tiroir vulcanisé qui limite les risques de collage et contribue à maintenir les performances dans le temps.
Quels sont les atouts MAC Valves ?
Tiroir équilibré, insensible aux retours de pression de l'échappement ou de chute de pression à l'admission.
Distributeur pilote à clapet équilibré, haut débit, temps de réponses courts et constant.
Course courte avec débit très élevé.
Accumulateur de grande capacité avec clapet anti-retour alimentant le pilote et le ressort de rappel pour garantir le basculement même en cas de chute de pression instantanée à l'alimentation.
Tiroir vulcanisé à faible friction, coulissant dans un alésage effet "poli- miroir".
Effet "racleur" évitant tout collage.
Bobine MAC Valves garantie à vie, conçue pour résister aux conditions extrêmes.
Kit de réparation disponible pour la vanne complète.
Plaque de fonction NO/NC sur l'électrovanne pilote.

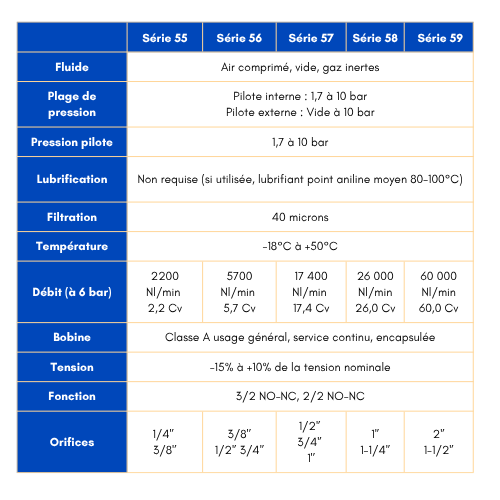

Caractéristiques techniques
Fluides | Air comprimé, vide, gaz inertes |
Plage de pression | Pilote interne : 1.7 à 10 barPilote externe : vide à 10 bar |
Pression pilote | 1.7 à 10 bar |
Lubrification | Non requise |
Filtration | 40 microns |
Température | -18°C à +50°C |
Bobine | Classe A usage général, service continu, encapsulée |
Tension | -15% à +10% de la tension nominale |
Fonction | 3/2 NO-NC2/2 NO-NC |
| Série 55 | Série 56 | Série 57 | Série 58 | Série 59 | |
| Débit (à 6 bar) | 2200 Nl/min 2.2 Cv | 5700 Nl/min5.7 Cv | 17 400 Nl/min17.4 Cv | 26 000 Nl/min26.0 Cv | 60 000 Nl/min60.0 Cv |
| Orifices | 1/4" - 3/8" | 3/8" - 1/2" - 3/4" | 1/2" - 3/4" - 1" | 1" - 1"1/4 | 2' - 1"1/2 |

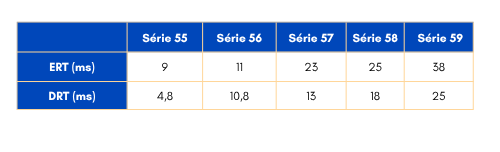

Temps de réponse :
| Série 55 | Série 56 | Série 57 | Série 58 | Série 59 | |
| ERT (ms) | 9 | 11 | 23 | 25 | 38 |
| DRT (ms) | 4.8 | 10.8 | 13 | 18 | 25 |
Télécharger notre catalogue complet
Pourquoi les électrovannes MAC Valves offrent-elles une excellente durée de vie ?
Dans les applications industrielles, une électrovanne peut réaliser plusieurs millions de commutations au cours de sa vie. Lorsque les cadences sont élevées et que les arrêts de production ont un coût important, la fiabilité de chaque composant devient un critère déterminant.
Les électrovannes MAC Valves séries 55 à 59 ont été conçues pour maintenir des performances constantes dans les environnements industriels les plus exigeants. Leur conception brevetée limite naturellement l'usure des composants tout en garantissant une excellente répétabilité des cycles.
Un tiroir équilibré à faible friction, réduisant les efforts mécaniques à chaque commutation et assurant un fonctionnement fluide, même à très haute cadence.
Un système breveté d'équilibrage de pression, garantissant une commutation stable malgré les variations de pression du réseau d'air comprimé.
Une excellente résistance à la contamination, grâce au tiroir vulcanisé et à son effet « racleur » qui limite les risques de collage et contribue à préserver les performances de l'électrovanne dans le temps.
Une bobine MAC Valves garantie à vie, conçue pour fonctionner en service continu tout en conservant des temps de réponse rapides et constants.
Le conseil OI Technologies
Dans les applications automatisées, le choix d'une électrovanne ne doit pas se limiter au débit maximal annoncé. La stabilité des temps de réponse, la répétabilité des cycles, la résistance à la contamination et la capacité à conserver ces performances dans le temps sont tout aussi essentielles pour garantir la fiabilité d'une machine.
Chez OI Technologies, nous accompagnons les constructeurs de machines, intégrateurs et industriels dans le choix de la série 55 à 59 la plus adaptée à leurs contraintes de débit, de cadence, de pression et d'environnement afin d'assurer des performances durables et une disponibilité maximale des installations.
Télécharger le catalogue MAC Valves

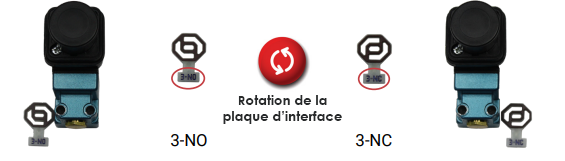

Plaque de fonction sur l'électrovanne pilote permettant de passer la fonction de la vanne principale de NO à NC et inversement.
Quel type d'électrovanne choisir ?
53 à 54
Solutions compactes pour applications standards
1200 (1.2 Cv) à 5000 Nl/min (5.0 Cv)
67 à 69
Solutions polyvalentes pour applications industrielles
20 000 (20.0 Cv) à 60 000 (60.0 Cv) Nl/min
54 - Bloc 21 pistes
Une nouvelle génération de bloc haut débit.
5000 Nl/min (5 Cv)
54 LG
Régulation de la pression, passage d'un débit important.
12 500 Nl/min (12.5 Cv)
ISO 1.2.3
Résistance élevée à la contamination.
ISO 1 = 1600 Nl/min (1.6 Cv)
ISO 2 = 3000 Nl/min (3 Cv)
ISO 3 = 6300 Nl/min (6.3 Cv)
Des applications multi-secteurs...
Tri optique
Optimisez vos systèmes de tri optique grâce à des électrovannes ultra-rapides garantissant précision, répétabilité et cadence élevée, même dans les environnements les plus exigeants.
Verrerie
Améliorez la fiabilité et les performances de vos machines de verrerie avec des solutions pneumatiques conçues pour résister aux cadences intensives et aux conditions extrêmes.
Pick and place
Augmentez la vitesse et la précision de vos systèmes pick and place grâce à des électrovannes offrant des temps de réponses ultra courts et une répétabilité parfaite.
Machines spéciales
Bénéficiez de solutions pneumatiques adaptées à vos machines spécifiques avec des performances sur mesure pour répondre aux contraintes les plus complexes.
Complétez votre installation...
Électrovannes à impulsion
Découvrez notre gamme d'électrovannes à impulsion conçues pour les systèmes de dépoussiérage industriels. Fiables et performantes, elles assurent un pilotage rapide et précis des impulsions d'air comprimé afin d'optimiser le nettoyage des filtres et les performances de vos installations.
En savoir plus
Électrovannes proportionnelles
Contrôlez avec précision le débit ou la pression grâce à nos électrovannes proportionnelles. Idéales pour les applications nécessitant un pilotage fin et une régulation continue.
Électrovannes cartouches
Optimisez l'intégration de vos équipements avec nos électrovannes cartouches. Compactes, performantes et fiables, elles répondent aux exigences des machines et systèmes automatisés.
Traitement de l'air EXPEL
Garantissez un air comprimé propre et maîtrisé grâce à la gamme EXPEL : le filtre à air comprimé révolutionnaire, sans besoin de maintenance.
WEBSHOP OI TECHNOLOGIES
Commandez vos produits en ligne
Découvrez nos solutions industrielles et passez votre commande en quelques clics...
Questions fréquemment posées
Voici quelques questions fréquentes sur les séries 55 à 59.
Les séries 55 à 59 sont conçues pour fonctionner sur des millions de cycles, garantissant une excellente fiabilité et une réduction des arrêts machines.
Oui, leur conception robuste permet une utilisation dans des environnements complexes avec des cadences élevées et des contraintes techniques importantes.
Le choix dépend de votre application (cadence, espace disponible, besoin en précision). Nos experts peuvent vous accompagner pour dimensionner la solution adaptée.
Prendre contact avec un expert
