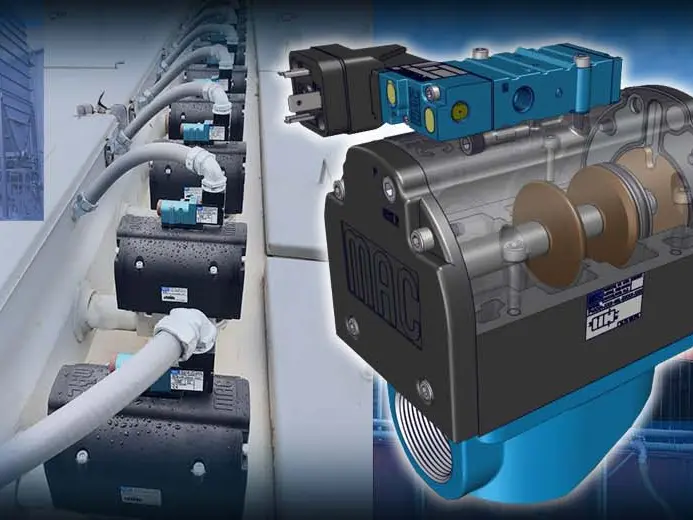

Électrovannes à impulsion

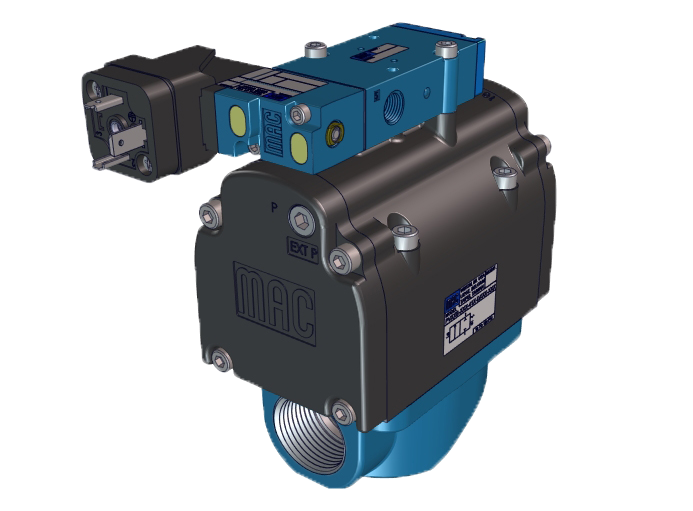

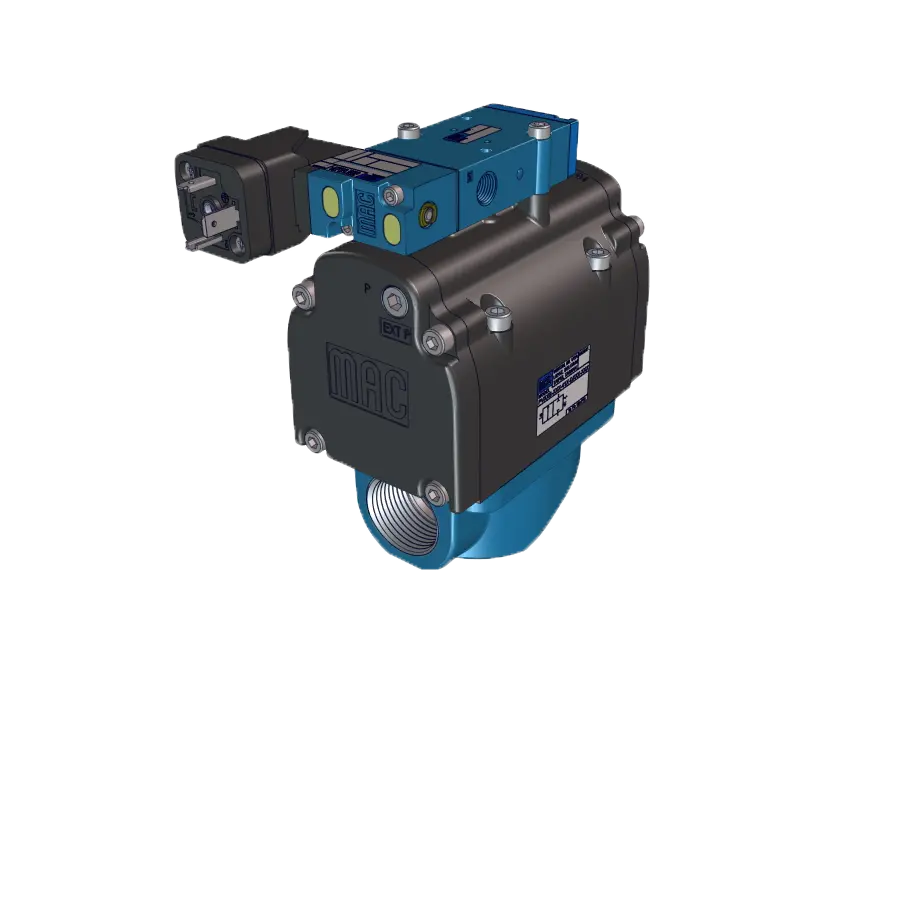

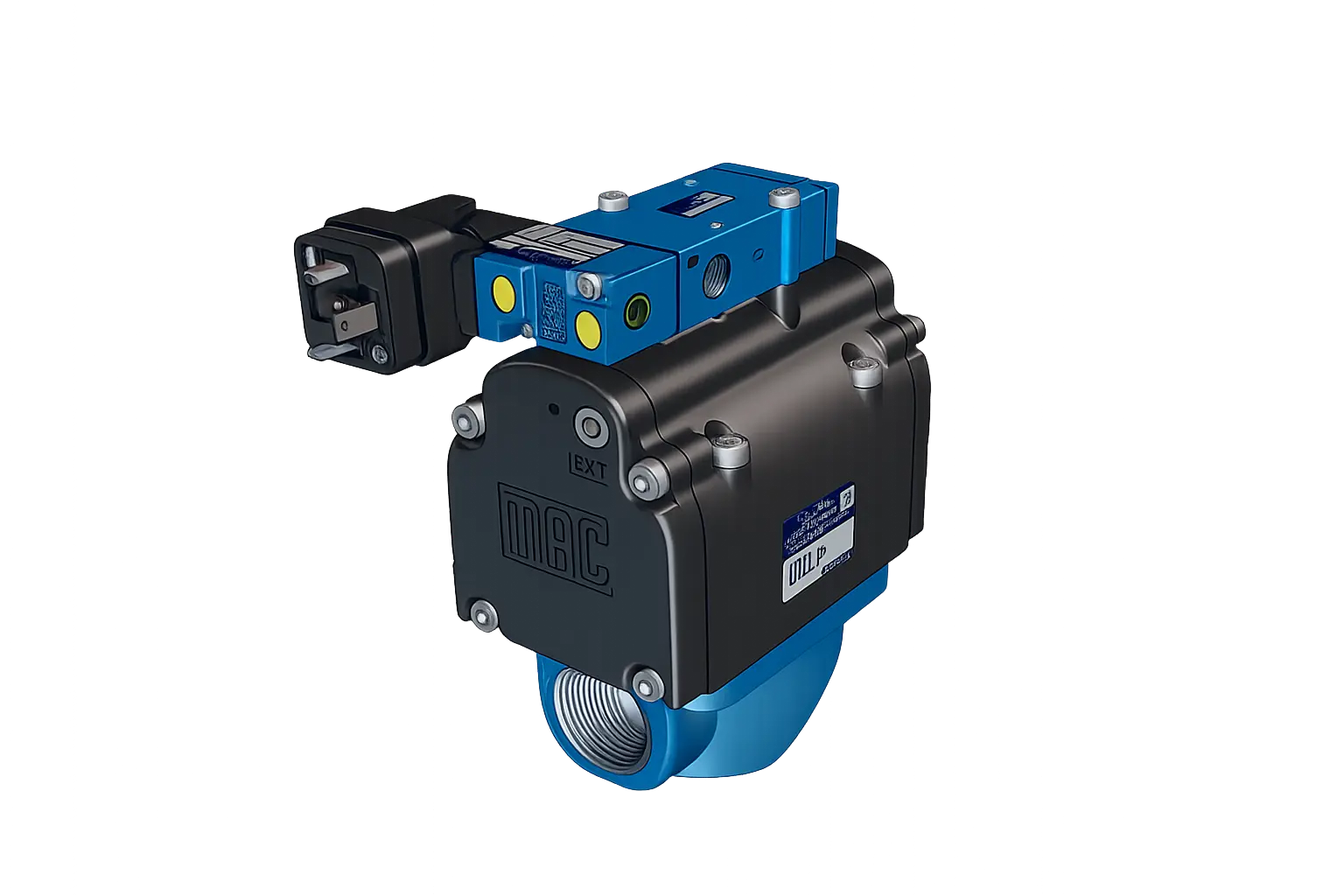

Série PV03
Découvrez la série PV03 : une prouesse d'innovation par MAC Valves ! Cette gamme d'électrovannes se distingue comme la référence ultime, alliant efficacité et durabilité inégalées sur le marché.
La série PV03 est pensée pour satisfaire une diversité d'exigences. Grâce à une variété de matériaux de joints comprenant le Viton® et des formulations exclusives, elle assure une étanchéité optimale, même dans les environnements les plus humides.
Adaptable à vos besoins spécifiques, cette série peut être pilotée par des systèmes pneumatiques ou électropneumatiques, offrant ainsi une flexibilité totale.
Sa conception équilibrée entre le tiroir et le pilote garantit une stabilité face aux variations de pression, assurant une performance fiable quelles que soient les conditions.
Avec des temps de réponses rapides et précis, la série PV03 génère des impulsions efficaces, garantissant une productivité optimale à chaque opération.
Découvrez notre solution hautement performante, associant haut débit, durabilité étendue et fuites minimales. Facile à monter sans modifications de tuyauterie, ce système renforce la fiabilité, même dans des environnements exigeants...
Caractéristiques techniques de la série PV03 :
| Débit | Température Viton | Pression de fonctionnement |
| 24cv / 24 000 Nl/min | -29°C - 110°C | 2,75 - 8,27 bar |
Matrice des capacités :
Référence
Série 03
Forme
Horizontal
Débit
24
Dimensions
120 x 74 x 108 (L x L x H)
Électrovanne uniquement, sans base ni adaptateur
Filetages
3/4''
1''
Principaux avantages des séries PV :
Économies d'énergies
Impulsions puissantes permettant une optimisation de la fréquence d'espacement des impulsions.
Accès

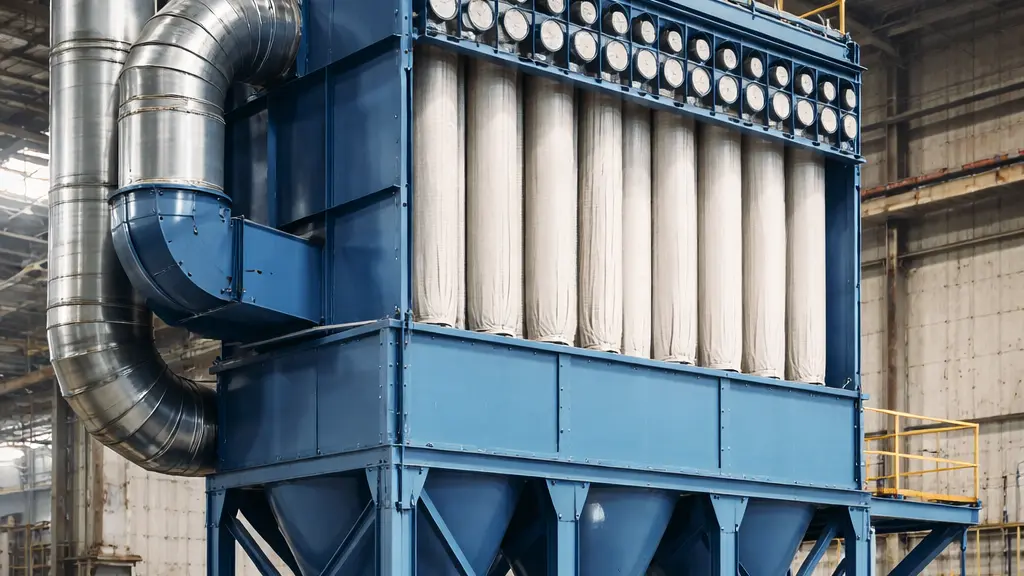

Les distributeurs sont difficilement accessibles dans les filtres à poussière. La durée de vie prolongée des distributeurs MAC à tiroir permet d'optimiser le travail, et de réduire les problèmes de sécurité liés aux réparations.
Arrêts machines
Lorsque le système de filtres à poussière est défectueux, l'usine est à l'arrêt. Les distributeurs à tiroir MAC Valves permettent de réduire les arrêts machines.
Produit
Des impulsions faibles entraînent une accumulation de déchets dans le système, en raison de leur mauvaise évacuation, ce qui en résulte une contamination du produit, voire une diminution de productivité.
Coûts de maintenance
Les distributeurs à membranes entraînent de nombreux problèmes de maintenance au quotidien, et accroissent les coûts liés au travail. Les distributeurs à tiroir MAC permettent une harmonisation du travail partout dans l’usine.
Durée de vie de la manche
Des impulsions plus efficaces permettent un nettoyage plus en profondeur des filtres / manches, et par conséquent augmentent la durée de vie des filtres, réduisent la fréquence des impulsions et diminuent les coûts.
Facilité d'utilisation
Seul le pilote MAC est pourvu d’une commande manuelle qui permet de tester la pulse valve

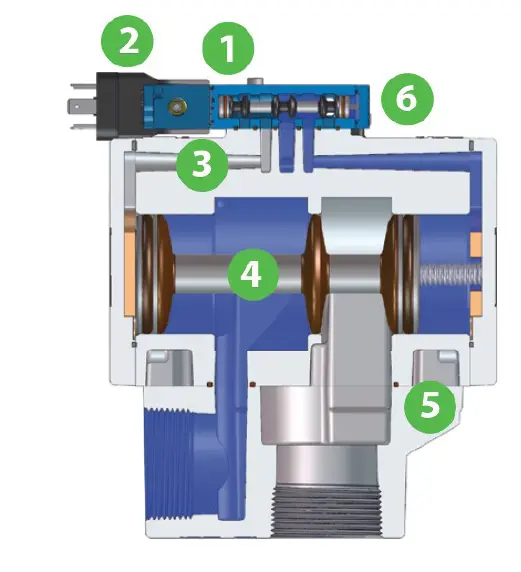

Schéma technique :
1 - Pilote 4 voies (Forces de translation maximisées)
2 - Technologie MAC Valves de joints en forme de D - Bobine isolée (Durée de vie prolongée)
3 - Bobine tirant le clapet (Temps de réponses constants)
4 - Tiroir à joints vulcanisés (Friction limitée optimisée)
5 - Plaque d'adaptation (Remplacement en lieu et place des embases existantes)
6 - Commande manuelle

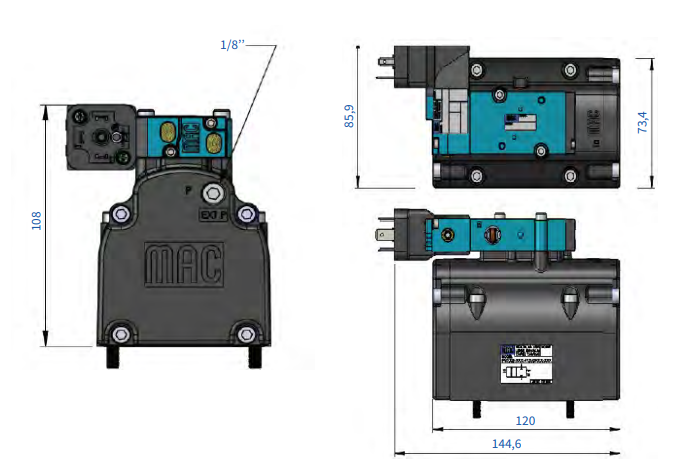

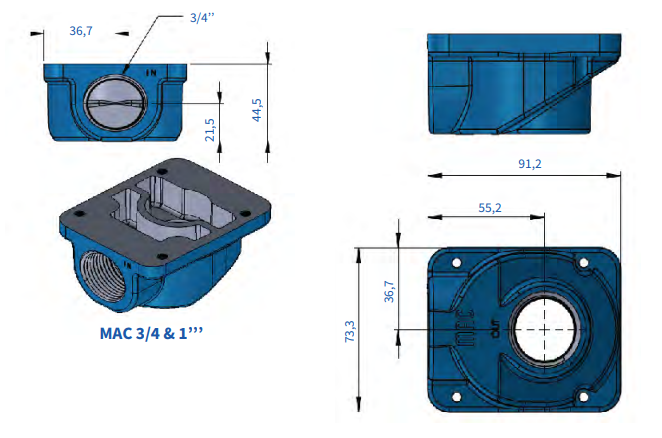

Spécifications techniques :
La certification ATEX
MAC Valves élargit sa gamme de produits antidéflagrants, avec le lancement des électrovannes à impulsion certifiés ATEX.
Toutes les électrovannes à impulsion certifiées ATEX, seront équipées d'une nouvelle bobine D, certifié ATEX, qui remplacera la bobine D standard.
Quelles séries sont concernées ?
PV03 avec vannes pilotes 41P.
PV06 avec vannes pilotes 41P.
PV09 avec vannes pilotes 93P.
La série PV12 sera disponible prochainement.
En savoir plus sur les certifications ATEX

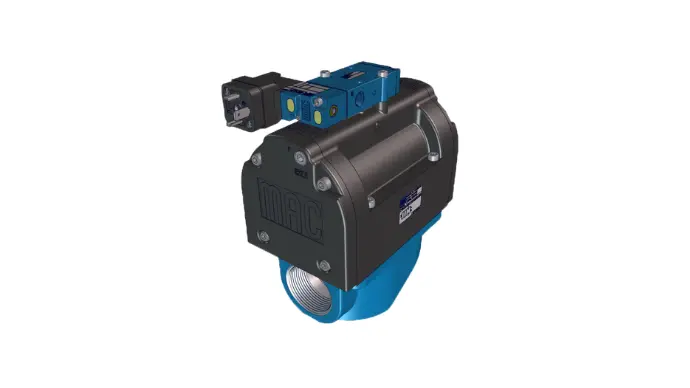

Découvrez nos autres séries PV :
