Electrovannes et distributeurs Électrovannes à impulsion Séries PV 09
La performance des électrovannes à impulsion MAC Valves au service de vos environnements les plus exigeants.
Impulsion ultra-rapide pour un nettoyage optimal des filtres
Fiabilité éprouvée pour un fonctionnement continu en environnement exigeant
Conception robuste limitant les opérations de maintenance.

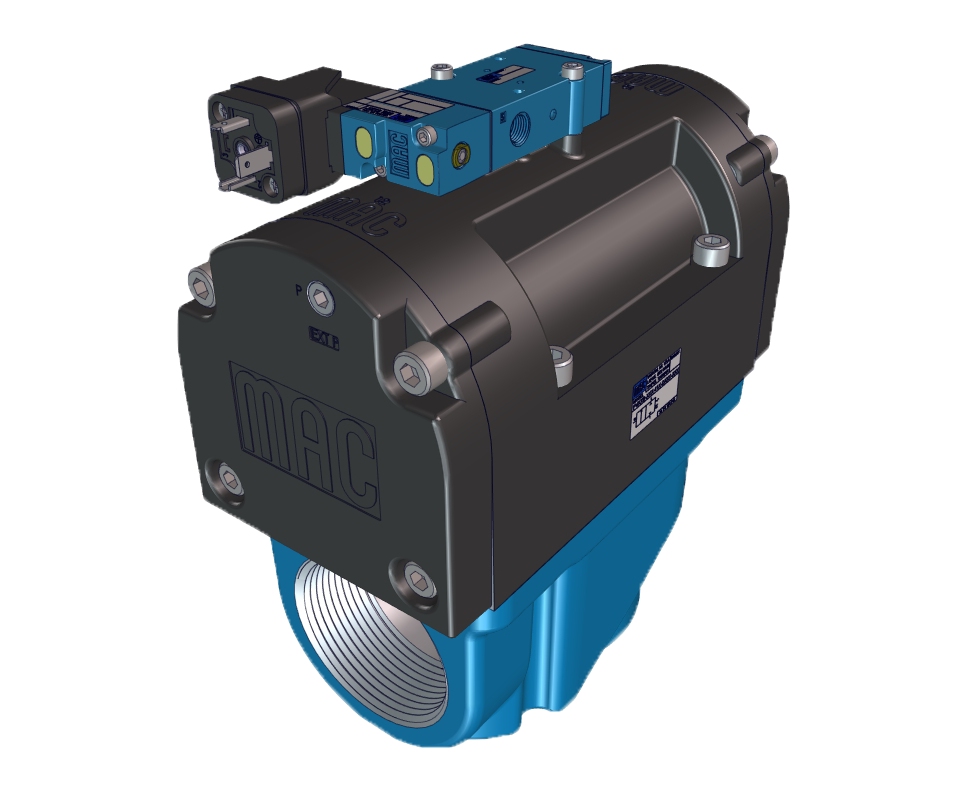

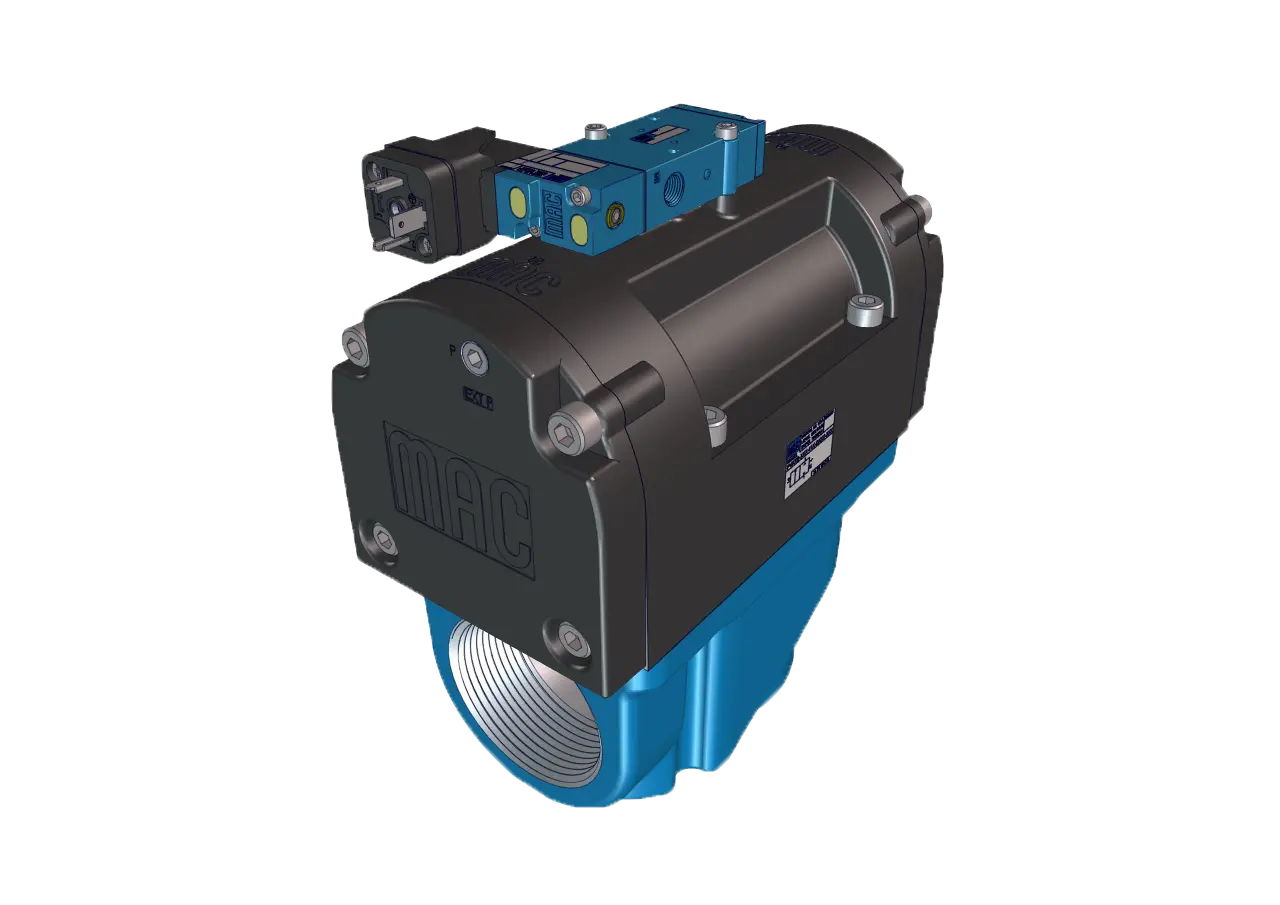

Série PV09
Les électrovannes MAC Valves Séries PV09 sont spécialement conçues pour les applications de dépoussiérage industriel et de filtration d'air. Grâce à leur conception compacte et performante, elles permettent de générer des impulsions d'air rapides et efficaces tout en garantissant une grande fiabilité dans le temps.
Ce que vous gagnez concrètement :
Nettoyage des filtres
Performance stable sur cycles intensifs
Réduction des opérations de maintenance
Intégration facile sur systèmes de dépoussiérage
Une technologie au service de la précision et de la rapidité
Pilote haute performance
Impulsion d’air rapide et efficace pour un nettoyage optimal des filtres.
Technologie de joints en D MAC Valves
Améliore la durée de vie et garantit une fiabilité constante.
Bobine à action directe
Temps de réponse rapide pour des cycles de nettoyage performants.
Tiroir à joints vulcanisés
Réduction des frottements et meilleure répétabilité des impulsions.
Caractéristiques générales - Série PV09
Technologie et conception
Électrovanne à impulsion à commande indirecte
Conception optimisée pour générer des impulsions rapides et puissantes
Technologie reconnue MAC Valves pour sa fiabilité et sa longévité
Performances
- Débit élevé pour un nettoyage efficace des filtres
- Impulsion d’air optimisée pour décoller les poussières fines
- Répétabilité des cycles assurant une performance constante
- Réduction de la consommation d’air comprimé
Robustesse & durabilité
- Conception adaptée aux environnements industriels sévères
- Résistance aux cycles intensifs
- Maintenance réduite
- Longue durée de vie des composants
Caractéristiques techniques - Série PV09
Accédez à toutes les caractéristiques techniques des électrovannes à impulsion Séries PV09 pour valider rapidement leur intégration dans vos machines :
- Référence : PV série 09
- Forme : horizontal
- Débit : 100

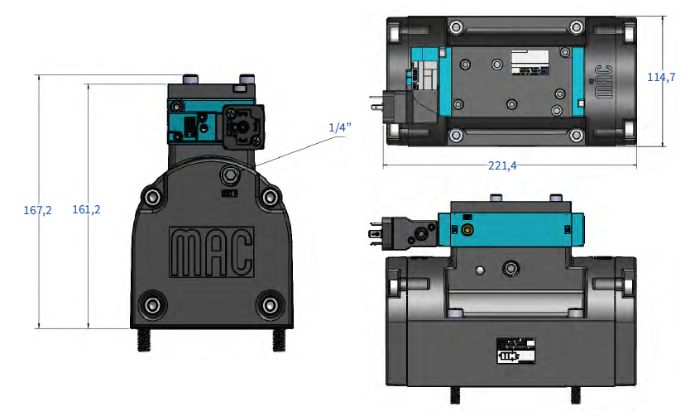

- Dimensions : 221 x 115 x 167 (L X L XH)
- Filetages : 2"
| Débit | Température Viton | Pression de fonctionnement |
| 100 cv / 100 000 Nl/min | -29°C - 110°C | 2,75 - 8,27 bar |
Atouts MAC Valves
Impulsions puissantes permettant une optimisation de la fréquence d'espacement des impulsions.
Les distributeurs sont difficilement accessibles dans les filtres à poussière. La durée de vie prolongée des distributeurs MAC à tiroir permet d'optimiser le travail, et de réduire les problèmes de sécurité liés aux réparations.
Lorsque le système de filtres à poussière est défectueux, l'usine est à l'arrêt. Les distributeurs à tiroir MAC Valves permettent de réduire les arrêts machines.
Des impulsions faibles entraînent une accumulation de déchets dans le système, en raison de leur mauvaise évacuation, ce qui en résulte une contamination du produit, voire une diminution de productivité.
Les distributeurs à membranes entraînent de nombreux problèmes de maintenance au quotidien, et accroissent les coûts liés au travail. Les distributeurs à tiroir MAC permettent une harmonisation du travail partout dans l’usine.
Des impulsions plus efficaces permettent un nettoyage plus en profondeur des filtres / manches, et par conséquent augmentent la durée de vie des filtres, réduisent la fréquence des impulsions et diminuent les coûts.
Seul le pilote MAC est pourvu d’une commande manuelle qui permet de tester la pulse valve.

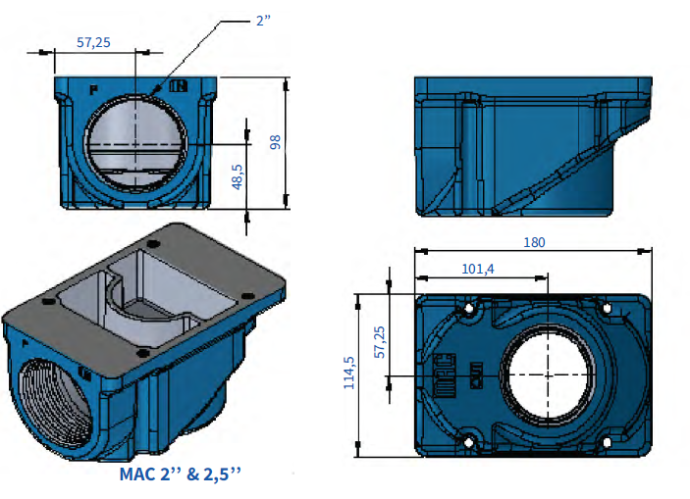

Schéma technique
Pilot 4 voies haute performance
→ Assure une commutation rapide et une impulsion d’air efficace
→ Optimise le nettoyage des filtres à manches
Technologie de joints en D MAC Valves
→ Augmente la durée de vie
→ Réduit les pertes et améliore la fiabilité
Bobine à action directe sur le clapet
→ Temps de réponse rapide & constant
→ Performance stable même en usage intensif
Tiroir à joints vulcanisés
→ Réduction des frottements
→ Amélioration de la répétabilité des cycles
Plaque d'adaptation
→ Installation simple en remplacement des systèmes existants
→ Gain de temps en maintenance
Commande manuelle intégrée
→ Facilite les tests et interventions technique
Applications
Dépoussiérage industriel
Idéale pour le nettoyage des filtres à manches, la PV03 génère des impulsions rapides permettant :
- d’éviter le colmatage des filtres
- de maintenir une performance de filtration constante
- de réduire les arrêts de production
Ciment et matériaux
Dans des environnements fortement chargés en poussières :
- amélioration de la continuité de production
- réduction de l’encrassement des installations
- augmentation de la durée de vie des filtres
Bois
Permet une extraction efficace :
- des poussières fines
- des copeaux
- des résidus de coupe
Agroalimentaire
Compatible avec les environnements exigeants :
- gestion des poussières (farine, sucre, poudres)
- maintien des normes d’hygiène
- réduction des contaminations croisées
Électrovannes certifiées ATEX : sécurisez vos installations
Dans les environnements à risque (poussières, atmosphères explosives), la conformité ATEX est essentielle pour garantir la sécurité des installations et des opérateurs.
Les électrovannes à impulsion MAC Valves certifiées ATEX répondent à ces exigences en offrant :
- une sécurité maximale en zones à risque (ATEX)
- une fiabilité renforcée en conditions industrielles sévères
- une continuité de production sans compromis
Recevoir la documentation ATEX
Questions fréquemment posées
Voici quelques questions fréquentes sur la série PV09.
La série PV09 de MAC Valves est une solution idéale pour les applications de dépoussiérage industriel standard, offrant un excellent compromis entre débit, performance et coût.
Les électrovannes à impulsion PV09 sont utilisées dans de nombreux secteurs : dépoussiérage industriel filtration d’air transport pneumatique traitement des particules....
Une solution polyvalente pour de nombreux environnements industriels.
PV03 : compacte pour installations standard
PV06 : fiabilité maximale et maintenance réduite (sans membrane)
PV07 : conçue pour environnements industriels sévères
PV09 : solution polyvalente couvrant la majorité des applications de dépoussiérage
Découvrez aussi les séries...

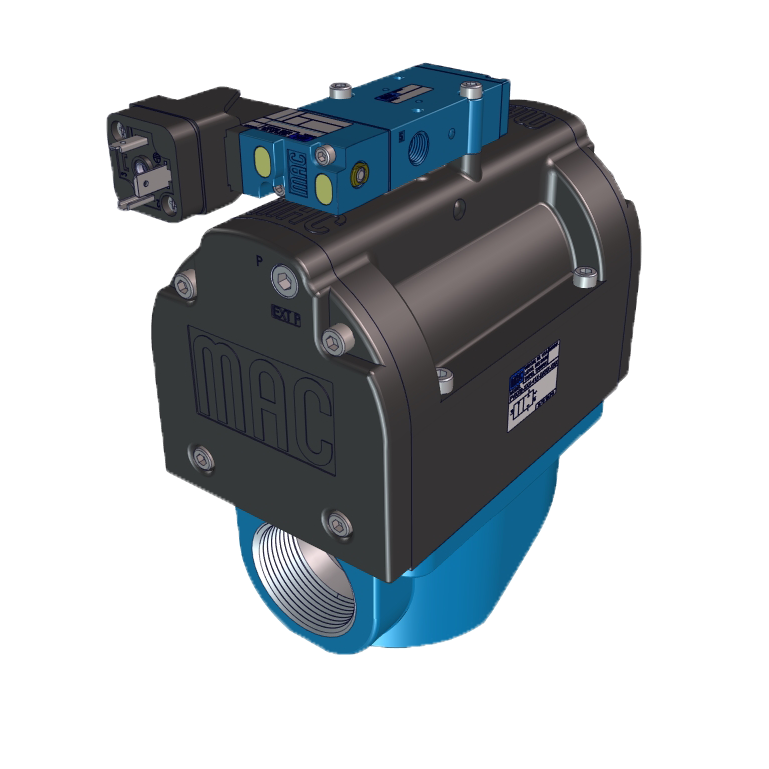

PV06
La solution standard pour la majorité des applications industrielles.
Débit : 53,2cv / 53 200 Nl/min
Pression : 2,75 - 8,27 bar
PV 07
Solution compacte pour applications spécifiques et intégration optimisée.
Débit : 70cv / 70 000 Nl/min
Pression : 2,75 - 8,27 bar

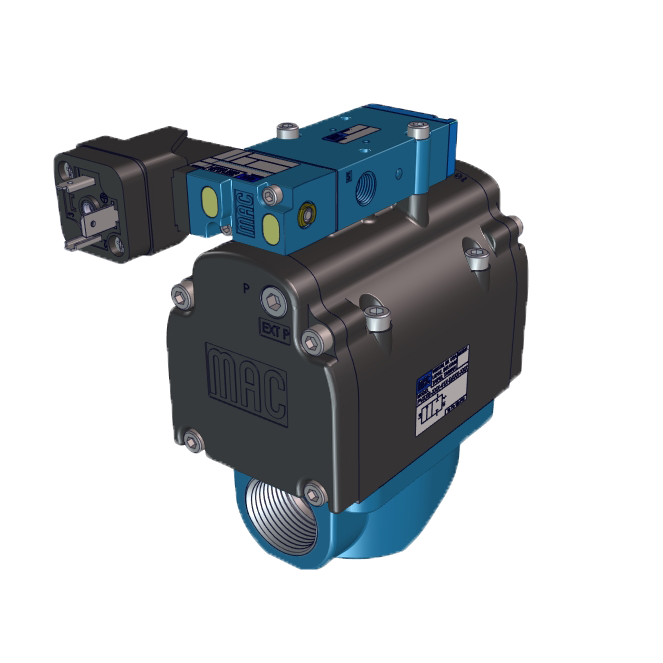

PV 03
Idéal pour les petites installations et faibles débits.
Débit : 24cv / 24 000 Nl/min
Pression :
2,75 - 8,27 bar
PV 10
Solution robuste pour applications industrielles exigeantes.
Débit : 140cv / 140 000 Nl/min
Pression : 2,75 - 8,27 bar
PV 12
Performance maximale pour les très grandes installations.
Débit : 5175cv / 175 200 Nl/min
Pression : 2,75 - 8,27 bar
