Électrovannes EMB Bloc 26 pistes
RÉGULATION DE LA PRESSION, PASSAGE D'UN DÉBIT IMPORTANT.
Découvrez nos électrovannes NO/NF EMB pour bloc 26 pistes, une nouvelle génération d'électrovannes haut débit destinées aux applications verrerie.
Télécharger notre catalogue

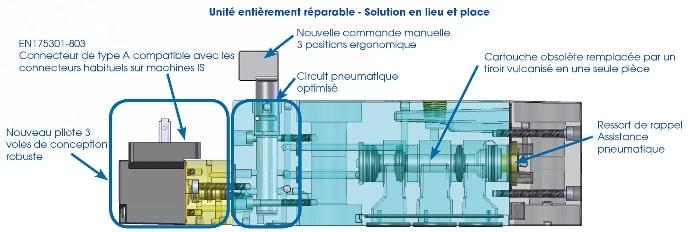

CONÇUES POUR LES ENVIRONNEMENTS LES PLUS EXIGEANTS
Commande manuelle 3 positions calibrée : fonctionnement ergonomique comparable à la solution d’origine.
Montage en lieu et place : remplacement rapide et aisé.
Pilote 3 voies MAC équilibré : augmentation
significative de la durée de vie.
Haut débit (3000 Nl/min) dans un encombrement réduit.
Sans cartouche : technologie à tiroir qui garantit un débit
élevé, diminue le nombre de composants, et augmente la fiabilité.
Fonctionnement dans les environnements les plus hostiles.
Résistance élevée à la contamination et aux variations de
pression.
Basculement précis et rapide avec un niveau de répétitivité
extrêmement élevé.
Modification haute température jusqu’à 80°C pour la vanne
complète (bobine comprise).
Diminution des arrêts machine : gain de productivité.
Électrovanne totalement réparable avec pilote remplaçable.

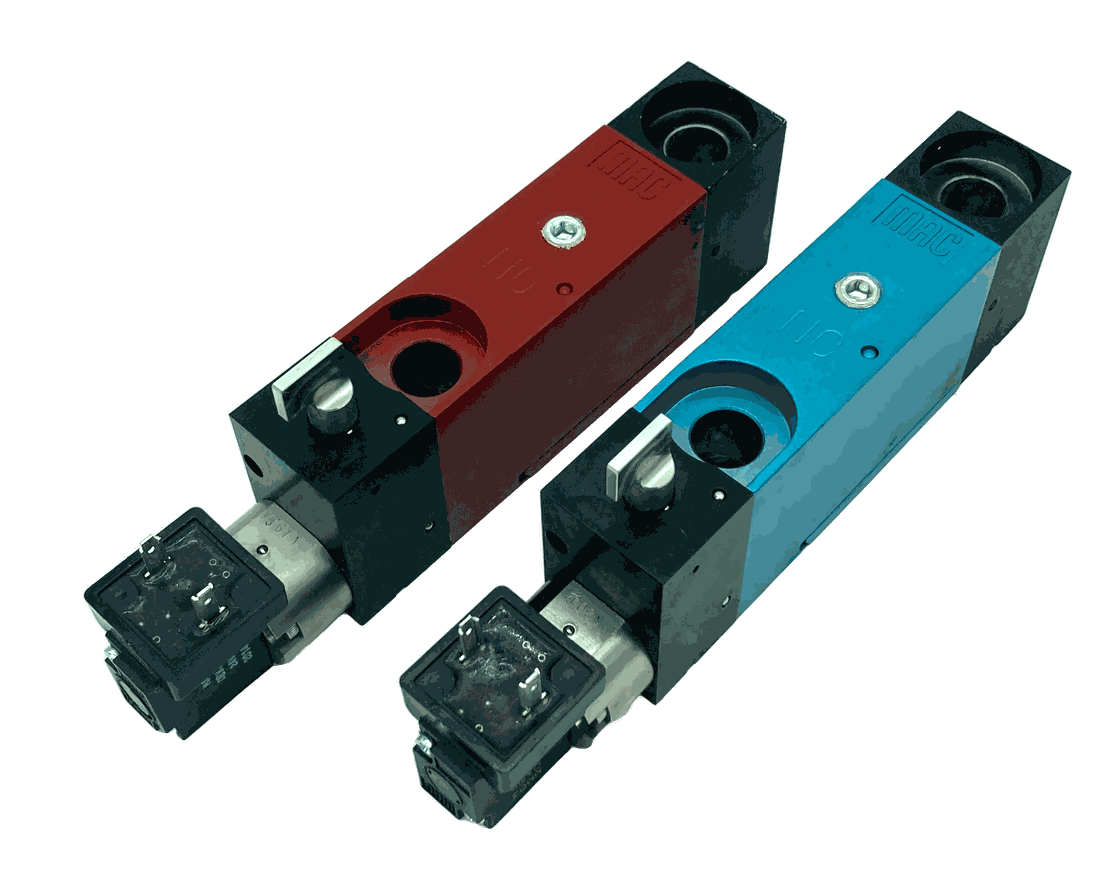

Code couleurs pour distinction des vannes normalement
ouvertes et normalement fermées (Rouge = NO / Bleu = NC).
Durée de vie estimée (MTBF) à 100 millions de cycles.
Pourquoi choisir nos électrovannes EMB ?
Les électrovannes EMB MAC Valves ont été spécialement développées pour les blocs 26 pistes utilisés dans l'industrie verrière. Elles remplacent les solutions d'origine tout en apportant une meilleure fiabilité, une résistance accrue à la contamination et une durée de vie exceptionnelle.
Grâce à leur technologie brevetée à tiroir, elles permettent d'améliorer la disponibilité des équipements tout en limitant les opérations de maintenance.
Une intégration sans modification
Conçues pour un montage en lieu et place, les électrovannes EMB remplacent rapidement les équipements existants sans modification importante de l'installation.
Une résistance exceptionnelle à la contamination
La technologie à tiroir MAC Valves offre un fonctionnement fiable même dans les environnements verriers fortement exposés aux poussières, aux lubrifiants et aux températures élevées.
Une durée de vie jusqu'à 100 millions de cycles
Le pilote équilibré et la conception robuste permettent de réduire l'usure des composants et d'assurer une très grande fiabilité, même en fonctionnement intensif.
Une maintenance simplifiée
L'électrovanne est entièrement réparable et son pilote est remplaçable, limitant ainsi les temps d'arrêt et les coûts de maintenance.
Pourquoi les électrovannes EMB sont-elles conçues pour l'industrie verrière ?

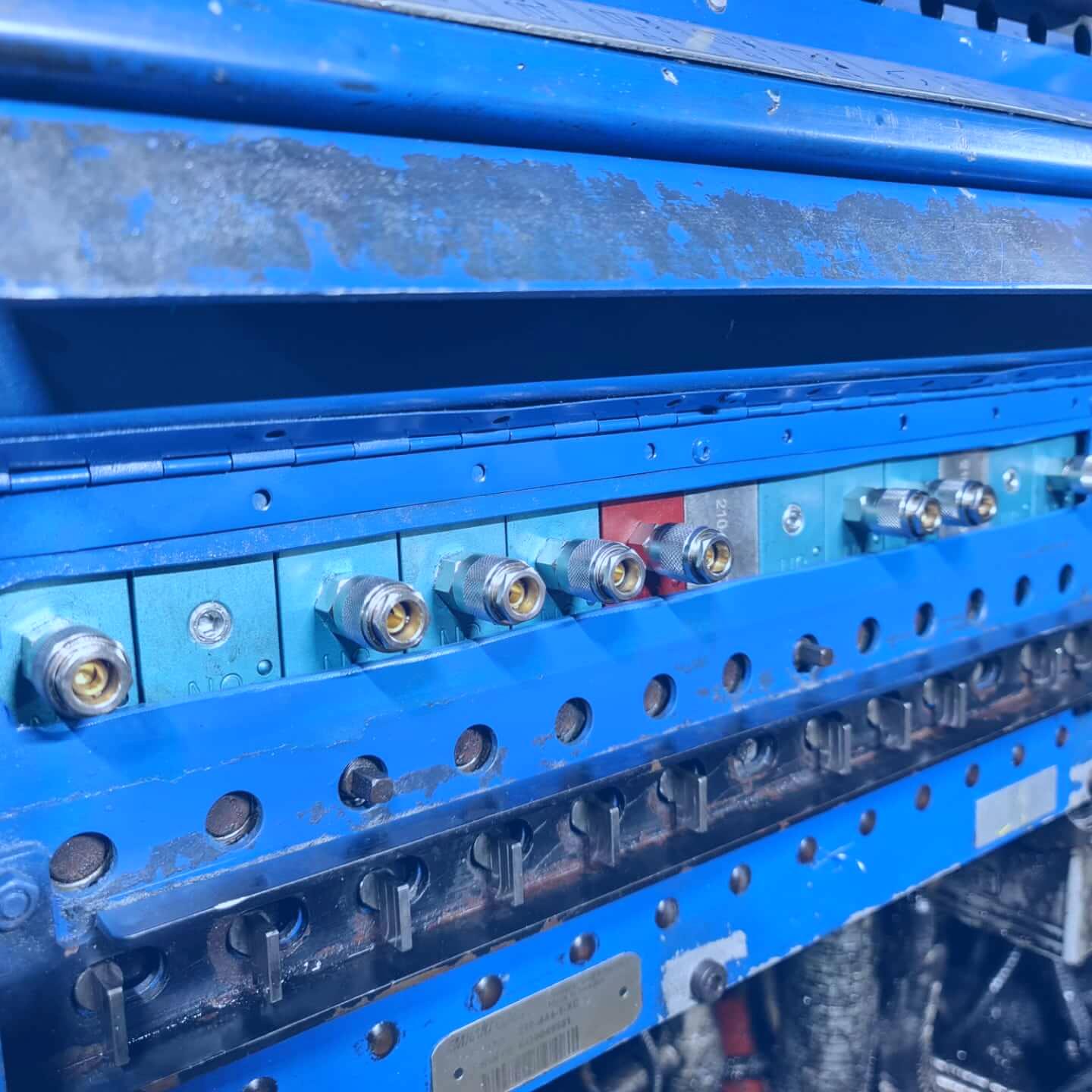

Les lignes de production verrières imposent des contraintes particulièrement importantes aux composants pneumatiques : températures élevées, poussières, projections de lubrifiants et cadences soutenues.
Les électrovannes EMB ont été développées pour répondre à ces contraintes grâce à leur technologie à tiroir, leur résistance à la contamination, leurs composants haute température et leur durée de vie estimée à 100 millions de cycles (MTBF).
Cette conception contribue à limiter les arrêts de production et à garantir une excellente disponibilité des machines IS.
Télécharger le catalogue verrerie
Le conseil OI Technologies
Chez OI Technologies, nous accompagnons les industriels et les constructeurs de machines dans le choix de solutions pneumatiques adaptées aux environnements les plus exigeants. Grâce à notre expertise des technologies MAC Valves et des applications verrières, nous vous aidons à sélectionner la configuration la plus adaptée afin d'améliorer la fiabilité de vos installations tout en réduisant les coûts de maintenance.
Caractéristiques techniques
Temps de réponses
Fluides | Air comprimé, vide, gaz inertes |
Gamme de pression | Pilotage externe 0 à 3 bar |
Pression de pilotage | 2.5 à 4 bars |
Lubrification | Non requise |
Pureté de l'air | ISO 8573 - 1743 |
Température | Max +80°C |
Débit (à 6 bars) | Max 3000 Nl/min |
Bobine | Encapsulée époxy - Fil classe F - Excitation longue durée |
Tension d'alimentation | -15% à +10% du voltage nominal |
MOD EP92 | Joints, tiroir, et clapet en vitonGraisse haute températureCommande manuelle conçue pour l'industrie du verre |
NC ERT | NC DRT | NO ERT | NO DRT | |
2 bar | 11.4 ms | 9.4 ms | 11.7 ms | 9.6 ms |
3 bar | 9.9 ms | 10.1 ms | 10.2 ms | 10.1 ms |
4 bar | 9.4 ms | 10.6 ms | 9.8 ms | 10.5 ms |
ERT : excitation NC : normalement ferme
DRT : désexcitation NO : normalement ouvert
Codes de commande
Normalement fermée (NC) |
EMB-A1B-BV3-BFE0-CTR Mod. EP92
|
Normalement ouvert (NO) |
EMB-A2B-BV3-BFE0-CTR Mod. EP92
|
Pilote |
TM-DEWJ-0JJ Mod. EP92
|
Kit de réparation NC/NO |
K-EM004 / K-EM006
|
Embase de test individuelle |
KE-EMA03
|
Quel type d'électrovanne choisir ?
55 à 59
Solutions polyvalentes pour applications industrielles
2200 (2.2 Cv) à 60 000 Nl/min (60.0 Cv)
67 à 69
Solutions polyvalentes pour applications industrielles
20 000 (20.0 Cv) à 60 000 (60.0 Cv) Nl/min
54 - Bloc 21 pistes
Une nouvelle génération de bloc haut débit.
5000 Nl/min (5 Cv)
54 LG
Régulation de la pression, passage d'un débit important.
12 500 Nl/min (12.5 Cv)
53 à 54
Solutions compactes pour applications standards
1200 Nl/min (1.2 Cv) à 5000 Nl/min (5.0 Cv)
ISO 1.2.3
Résistance élevée à la contamination.
ISO 1 = 1600 Nl/min (1.6 Cv)
ISO 2 = 3000 Nl/min (3 Cv)
ISO 3 = 6300 Nl/min (6.3 Cv)
Des applications multi-secteurs...
2
Automatisation industrielle
Pilotage précis des actionneurs et des systèmes pneumatiques.
3
Machines spéciales
Contrôle précis des cycles et des mouvements automatisés.
4
Transport et conditionnement
Commande fiable dans les systèmes de convoyage.
5
Industrie chimique
Gestion des fluides et applications critiques.
6
Énergie et environnement
Solutions robustes pour des environnements exigeants.
Complétez votre installation...
Électrovannes à impulsion
Découvrez notre gamme d'électrovannes à impulsion conçues pour les systèmes de dépoussiérage industriels. Fiables et performantes, elles assurent un pilotage rapide et précis des impulsions d'air comprimé afin d'optimiser le nettoyage des filtres et les performances de vos installations.
En savoir plus
Électrovannes proportionnelles
Contrôlez avec précision le débit ou la pression grâce à nos électrovannes proportionnelles. Idéales pour les applications nécessitant un pilotage fin et une régulation continue.
Électrovannes cartouches
Optimisez l'intégration de vos équipements avec nos électrovannes cartouches. Compactes, performantes et fiables, elles répondent aux exigences des machines et systèmes automatisés.
Traitement de l'air EXPEL
Garantissez un air comprimé propre et maîtrisé grâce à la gamme EXPEL : le filtre à air comprimé révolutionnaire, sans besoin de maintenance.
WEBSHOP OI TECHNOLOGIES
Commandez vos produits en ligne
Découvrez nos solutions industrielles et passez votre commande en quelques clics...
Questions fréquemment posées
Voici quelques questions fréquentes sur les électrovannes EMB bloc 26 pistes.
Les électrovannes EMB ont été conçues pour être installées en lieu et place des solutions existantes tout en apportant :
- une meilleure répétabilité,
- une durée de vie plus importante,
- une meilleure résistance à la contamination,
- une maintenance simplifiée,
- une réduction des arrêts machine.
Le remplacement peut être réalisé rapidement sans modification majeure de l'installation.

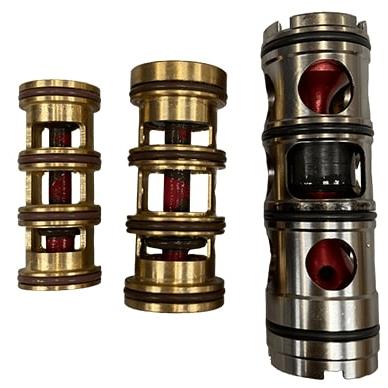

Contrairement aux technologies à cartouches traditionnelles, la technologie à tiroir permet :
un débit élevé dans un faible encombrement,
une diminution du nombre de composants,
une meilleure résistance aux contaminants,
une plus grande fiabilité,
une excellente répétabilité.
Cette conception contribue à réduire les coûts de maintenance et à améliorer la disponibilité des équipements.
Les électrovannes EMB MAC Valves disposent d'une durée de vie estimée (MTBF) pouvant atteindre 100 millions de cycles.
Cette longévité permet de réduire les interventions de maintenance et d'augmenter la disponibilité des installations.
