Électrovannes haut débit
Séries 67, 68 & 69
Des électrovannes pneumatiques conçues pour les applications à très haut débit, les environnements industriels exigeants et les machines à haute cadence.
Télécharger notre catalogue

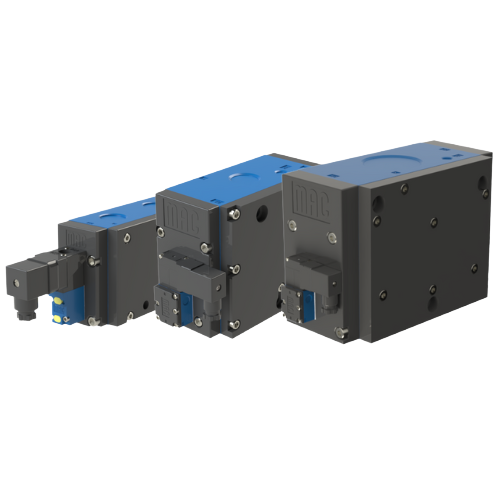

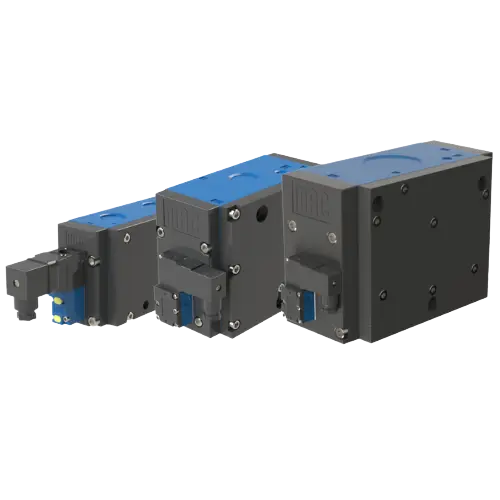

Électrovannes et distributeurs Électrovannes MAC Valves Séries 67, 68 et 69
CONÇUES POUR LES ENVIRONNEMENTS LES PLUS EXIGEANTS
Électrovanne 3/2 avec nouveau distributeur pilote breveté 5/2, générant une force de basculement maximale dans les deux sens.
Conception équilibrée assurant un haut débit, grande rapidité et répétabilité (insensible aux variations de pression).
Tiroir vulcanisé à faible friction, coulissant dans un alésage effet "poli-miroir".
Effet "racleur" empêchant le collage.
Durée de vie estimée : 50 millions de cycles (MTBF).
Kit de réparation disponible pour la vanne complète.
Versions électriques et à commande pneumatique déportée disponibles.
Une technologie brevetée au service de la performance
Pilote 5/2 breveté
Puissance de commutation maximale pour applications intensives
Bobine MAC Valves
Réactivité élevée pour pilotage de charges importantes
Équilibrage de pression
Stabilité optimale même à haut débit
Tiroir équilibré
Performance fiable en conditions industrielles exigeantes
Pourquoi choisir une électrovanne haut débit ?
Le choix d'une électrovanne influence directement les performances, la fiabilité et la productivité de votre installation. Les électrovannes MAC Valves séries 67, 68 et 69 sont spécialement conçues pour les applications nécessitant le pilotage de gros volumes d'air comprimé, tout en conservant des temps de réponse très courts et une excellente répétabilité.
Les principaux avantages de cette technologie sont :
Des débits très élevés : Jusqu'à 60 000 Nl/min pour alimenter rapidement des actionneurs de grande capacité et optimiser les performances des machines industrielles.
Une stabilité de fonctionnement : l'équilibrage de pression breveté garantit une commutation fiable et répétable, même en cas de variations de pression.
Une fiabilité durable : Le tiroir vulcanisé à faible friction et son effet « racleur » limitent l'usure et assurent une durée de vie pouvant atteindre 50 millions de cycles (MTBF).
Des performances pour les environnements exigeants : Le pilote 5/2 breveté et la bobine MAC Valves garantie à vie garantissent des performances constantes et une disponibilité maximale des équipements.
Quels sont les atouts MAC Valves ?
Tiroir équilibré haute performance
Insensible aux variations de pression pour garantir une commutation stable, même à très haut débit.
Très haut débit
Des passages optimisés permettant d'atteindre jusqu'à 60 000 Nl/min tout en conservant des temps de réponse très courts.
Tiroir vulcanisé à faible friction
Réduit l'usure des composants et assure une excellente répétabilité sur plusieurs millions de cycles.
Durée de vie jusqu'à 50 millions de cycles
Une conception robuste permettant de limiter les interventions de maintenance et les arrêts de production.
Maintenance simplifiée
Des kits de réparation sont disponibles afin de réduire les temps d'arrêt et de prolonger la durée de vie de l'électrovanne.

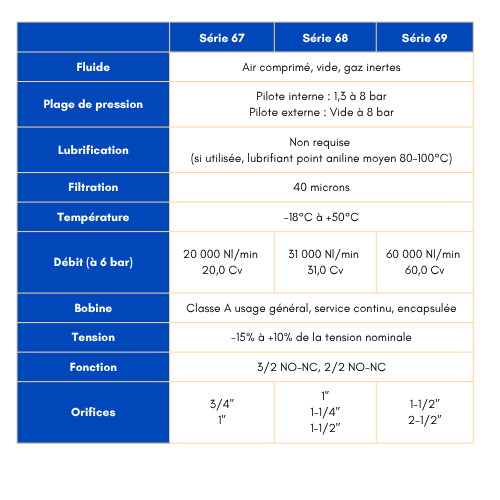

Caractéristiques techniques
Série 67 | Série 68 | Série 69 | |
Fluides | Air comprimé, vide, gaz inertes | Air comprimé, vide, gaz inertes | Air comprimé, vide, gaz inertes |

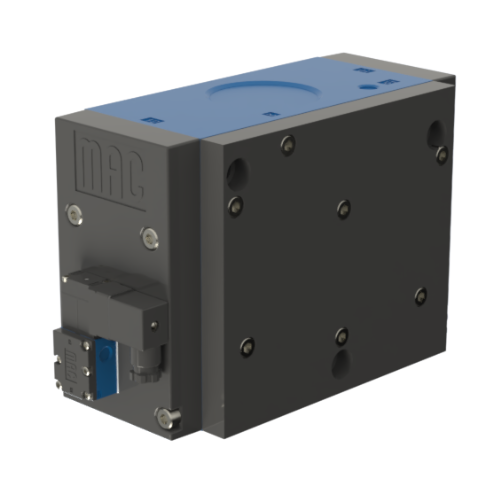

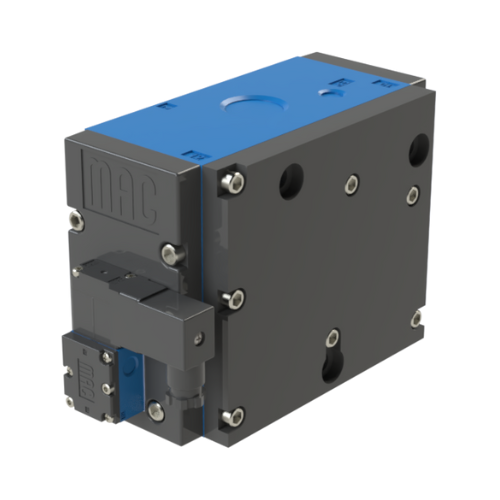

Diamètre de passage | 26.8 mm | 33.4 mm | Jusqu'à 44 mm |
Pression de service | 2.5 à 8.5 bar | 2.5 à 8.5 bar | 2.5 à 8.5 bar |
Température | -18°C à +80°C | -18°C à +80°C | -18°C à +80°C |

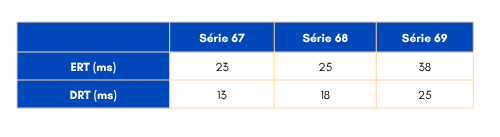

Temps de réponses | Ultra-rapides | Ultra-rapides | Ultra-rapides |
Débit (à 6 bars) | 20 000 Nl/min | 31 000 Nl/min | Jusqu'à 60 000 Nl/min |
Série 67 | Série 68 | Série 69 | |
Version à commande électrique | 67A-A1-xxx-DM-DEWx-xxx / GL01 | 68A-A1-xxx-DM-DEWx-xxx / GL01 | Nous contacter |
Kit de réparation (électrique) | K-67001 Mod 446K | K-68001 Mod 446K | |
Version à commande pneumatique | 67A-A3-xRx-Rx / EB18 | 68A-A3-xRx-Rx / EB18 | |
Kit de réparation (pneumatique) | K-67001 / 446K | K-68001 / 446K |
Pourquoi les électrovannes MAC Valves offrent-elles une excellente durée de vie ?
Dans les applications industrielles à très haut débit, les électrovannes sont soumises à des sollicitations importantes et à des cadences soutenues. Pour garantir un fonctionnement fiable dans le temps, chaque composant doit être conçu pour résister aux contraintes mécaniques, aux variations de pression et aux environnements industriels les plus exigeants.
Les électrovannes MAC Valves séries 67 à 69 intègrent plusieurs technologies brevetées qui assurent des performances constantes, même lors d'utilisations intensives. Leur conception robuste contribue à limiter l'usure des composants et à maintenir un haut niveau de fiabilité sur une durée de vie estimée à 50 millions de cycles (MTBF).
Un tiroir équilibré à faible friction, assurant une commutation fluide, même à très haut débit, tout en limitant naturellement l'usure mécanique.
Un système breveté d'équilibrage de pression, garantissant une commutation stable malgré les variations de pression du réseau d'air comprimé.
Une excellente résistance à la contamination, grâce au tiroir vulcanisé et à son effet « racleur » qui limite les risques de collage et préserve les performances de l'électrovanne dans les environnements industriels difficiles.
Une bobine MAC Valves, développée pour fonctionner en service continu et conserver des temps de réponse rapides et constants sur le long terme.
Le conseil OI Technologies
Dans les applications à très haut débit, le choix d'une électrovanne ne repose pas uniquement sur le diamètre de passage. La stabilité des temps de réponse, la résistance à la contamination, la répétabilité des cycles et la capacité à maintenir ces performances dans le temps sont tout aussi déterminantes pour garantir la disponibilité des équipements et limiter les arrêts de production.
Chez OI Technologies, nous accompagnons les constructeurs de machines, intégrateurs et industriels dans le choix de la série 67, 68 ou 69 la plus adaptée à leurs contraintes de débit, de pression et de cadence afin d'assurer des performances durables et une productivité maximale.
Télécharger le catalogue MAC Valves
Quel type d'électrovanne choisir ?
55 à 59
Solutions polyvalentes pour applications industrielles
2200 (2.2 Cv) à 60 000 Nl/min (60.0 Cv)

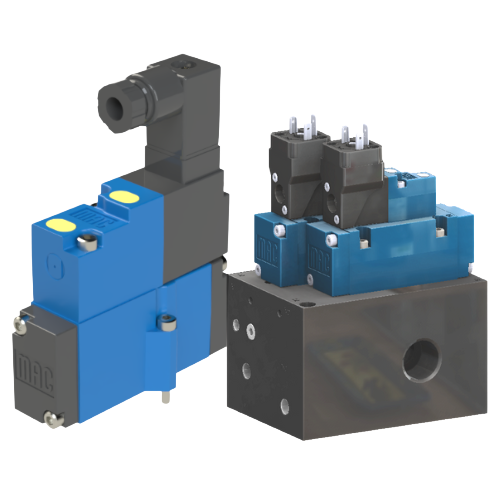

53 à 54
Solutions polyvalentes pour applications industrielles
1200 (1.2 Cv) à 5000 Nl/min (5.0 Cv)
54 - Bloc 21 pistes
Une nouvelle génération de bloc haut débit.
5000 Nl/min (5 Cv)
54 LG
Régulation de la pression, passage d'un débit important.
12 500 Nl/min (12.5 Cv)
ISO 1.2.3
Résistance élevée à la contamination.
ISO 1 = 1600 Nl/min (1.6 Cv)
ISO 2 = 3000 Nl/min (3 Cv)
ISO 3 = 6300 Nl/min (6.3 Cv)
Des applications multi-secteurs...
Tri optique
Optimisez vos systèmes de tri optique grâce à des électrovannes ultra-rapides garantissant précision, répétabilité et cadence élevée, même dans les environnements les plus exigeants.
Verrerie
Améliorez la fiabilité et les performances de vos machines de verrerie avec des solutions pneumatiques conçues pour résister aux cadences intensives et aux conditions extrêmes.
Pick and place
Augmentez la vitesse et la précision de vos systèmes pick and place grâce à des électrovannes offrant des temps de réponses ultra courts et une répétabilité parfaite.
Machines spéciales
Bénéficiez de solutions pneumatiques adaptées à vos machines spécifiques avec des performances sur mesure pour répondre aux contraintes les plus complexes.
Complétez votre installation...
Électrovannes à impulsion
Découvrez notre gamme d'électrovannes à impulsion conçues pour les systèmes de dépoussiérage industriels. Fiables et performantes, elles assurent un pilotage rapide et précis des impulsions d'air comprimé afin d'optimiser le nettoyage des filtres et les performances de vos installations.
En savoir plus
Électrovannes proportionnelles
Contrôlez avec précision le débit ou la pression grâce à nos électrovannes proportionnelles. Idéales pour les applications nécessitant un pilotage fin et une régulation continue.
Électrovannes cartouches
Optimisez l'intégration de vos équipements avec nos électrovannes cartouches. Compactes, performantes et fiables, elles répondent aux exigences des machines et systèmes automatisés.
Traitement de l'air EXPEL
Garantissez un air comprimé propre et maîtrisé grâce à la gamme EXPEL : le filtre à air comprimé révolutionnaire, sans besoin de maintenance.
WEBSHOP OI TECHNOLOGIES
Commandez vos produits en ligne
Découvrez nos solutions industrielles et passez votre commande en quelques clics...
Questions fréquemment posées
Voici quelques questions fréquentes sur les séries 67 à 69.
Une électrovanne haut débit permet d’optimiser les performances pneumatiques, d’améliorer la réactivité des systèmes et de maintenir une production stable sur des applications à forte demande.
Les séries 55 à 59 sont conçues pour des applications compactes et rapides, tandis que les séries 67 à 69 sont dédiées aux applications nécessitant un débit élevé et une puissance accrue.
Le choix dépend de plusieurs critères : débit nécessaire, cadence, environnement et contraintes techniques. Nos experts peuvent vous accompagner pour définir la solution la plus adaptée.
Prendre contact avec un expert
