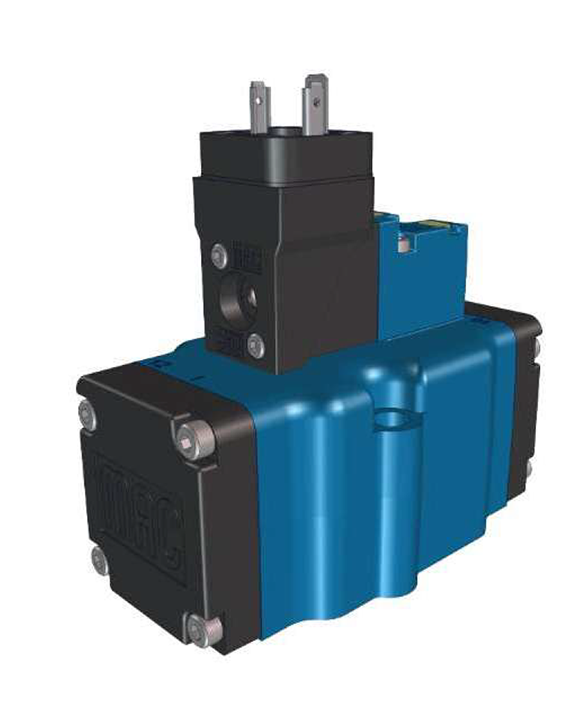

Électrovanne 54 LG
RÉGULATION DE LA PRESSION, PASSAGE D'UN DÉBIT IMPORTANT
Découvrez nos électrovannes 54 LG, une nouvelle génération d'électrovannes haut débit, développées pour l'industrie du verre et conçues pour les environnements les plus exigeants.
Télécharger notre catalogue
CONÇUES POUR LES ENVIRONNEMENTS LES PLUS EXIGEANTS
Vanne pilote 5/2 : niveau de force très élevé.
Distributeur à tiroir piloté à commande électrique ou à commande pneumatique : distributeur pilote 3/2 avec une conception MAC Valves spécifique.
Force de translation de tiroir élevée et débit élevé (10Cv) dans un boitier compact.
Pilote : haute résistance à la contamination.
Joints haute température, bobine classe F, et graisse haute température : meilleure résistance aux lubrifications agressives.
Conception équilibrée : clapet et bobine (aucune influence par la variation de pression).
Option de branchement : par connecteur.
Commande manuelle robuste 3 ou 2 positions en option.
Pilote DP spécifique avec raccord coudé prémonté sur échappement du pilote : haute protection contre la contamination.
Différents types de connecteurs disponibles.
Rotation du pilote 90° possible avec plaque d'adaptation spéciale (pour réduire la hauteur).
Pourquoi choisir nos électrovannes 54 LG ?
Les électrovannes MAC Valves 54 LG ont été développées pour les applications nécessitant un débit élevé, une grande fiabilité et une résistance aux environnements industriels sévères, notamment dans l'industrie verrière.
Grâce à leur technologie brevetée et à leur conception spécifique, elles permettent de piloter des débits importants tout en conservant des temps de réponse rapides et une excellente stabilité de fonctionnement. Les principaux avantages de la série 54 LG sont :
HAUT DÉBIT
Avec un débit pouvant atteindre 12 500 Nl/min, la série 54 LG permet de piloter efficacement des actionneurs de grande capacité tout en limitant l'encombrement de l'installation.
RÉSISTANCE
Les joints haute température, la bobine de classe F et la graisse spécifique permettent à la 54 LG de conserver ses performances dans les environnements soumis à de fortes contraintes thermiques, comme les machines de verrerie.
FIABILITÉ
Le pilote 5/2 breveté, le tiroir équilibré et la conception indépendante des variations de pression garantissent une commutation stable et répétable, même en fonctionnement intensif.
PERFORMANCES
La robustesse de la conception, les différentes options de pilotage et les connecteurs disponibles facilitent l'intégration et limitent les temps d'arrêt lors des interventions.
Caractéristiques techniques
Fluides | Air comprimé, vide, gaz inertes |
Débit (à 6 bars) | Jusqu'à 12 500 Nl/min (12.5 Cv) |
Filtration | 40
µ
|
Température | -18°C à +50°C |
Commande manuelle | 2 ou 3 positions |
Option | Commande électrique ou pneumatique |
Lubrification | Non requis (utiliser une huile aniline moyenne entre 80°C et 100°C si nécessaire) |
Pression d'alimentation | Vide à 8 bar (pilotage externe)1.3 à 8 bar (pilotage interne) |
Pression du pilotage à distance | Pilotage simple : 2.3 à 4 bar (indépendant de la pression de la vanne principale.Pilote double : 1.3 à 8 bar |
Orifice d'alimentation | 10 ou 12 |
Tension | DC 12/24 volt (1.0W à 5.4W)AC 24, 220, 240 VAC |
Codes de commande
Spécifications de la vanne
Débit jusqu'à 12 500 Nl/min (12,5 Cv)
Normalement ouvert - normalement fermé
Pilote interne - pilote externe
Pilote à distance simple, actionné par pilote
Commande pneumatique à double pilotage
Pression : Vide à 8 bar
Spécifications de l'embase
Plug in - Non plug in
3/8" - 1/2" - 3/4"
Pilote interne - pilote externe
Filetages NPTF - BSPPL - BSPTR
Normalement fermée (NC) 24 VDC | Normalement fermée (NC) commande pneumatique |
54LGA-AA-000-DM-DEWJ1JJ/EQ36 | 54LGA-AA-000-RA11/EQ36
|
Quel type d'électrovanne choisir ?
55 à 59
Solutions polyvalentes pour applications industrielles.
2200 (2.2 Cv) à 60 000 Nl/min (60.0 Cv)
67 à 69
Solutions polyvalentes pour applications industrielles.
20 000 (20.0 Cv) à 60 000 (60.0 Cv) Nl/min
54 - Bloc 21 pistes
Une nouvelle génération de bloc haut débit.
5000 Nl/min (5 Cv)
53 à 54
Solutions compactes pour applications standards.
1200 (1.2 Cv) à 5000 (5.0Cv) Nl/min
ISO 1.2.3
Résistance élevée à la contamination.
ISO 1 = 1600 Nl/min (1.6 Cv)
ISO 2 = 3000 Nl/min (3 Cv)
ISO 3 = 6300 Nl/min (6.3 Cv)
Des applications multi-secteurs...
2
Automatisation industrielle
Pilotage précis des actionneurs et des systèmes pneumatiques.
3
Machines spéciales
Contrôle précis des cycles et des mouvements automatisés.
4
Transport et conditionnement
Commande fiable dans les systèmes de convoyage.
5
Industrie chimique
Gestion des fluides et applications critiques.
6
Énergie et environnement
Solutions robustes pour des environnements exigeants.
Pourquoi la série 54 LG est-elle particulièrement adaptée à l'industrie verrière ?
Les machines utilisées dans l'industrie du verre sont soumises à des températures élevées, à des cadences importantes et à des environnements fortement contaminés. Les électrovannes 54 LG ont été développées pour répondre à ces contraintes grâce à des composants spécifiques, comme les joints haute température, la bobine de classe F et une conception limitant l'influence des variations de pression.
Cette architecture garantit une grande stabilité de fonctionnement et contribue à réduire les arrêts de production sur les équipements de formage et de soufflage du verre.
Le conseil OI Technologies
Dans les applications à haute température, le choix d'une électrovanne ne dépend pas uniquement du débit disponible. La résistance thermique des composants, la stabilité des temps de réponse et la capacité à maintenir des performances constantes dans des environnements sévères sont tout aussi déterminantes pour garantir la disponibilité des équipements.
Télécharger le catalogue verrerie
Complétez votre installation...
Électrovannes à impulsion
Découvrez notre gamme d'électrovannes à impulsion conçues pour les systèmes de dépoussiérage industriels. Fiables et performantes, elles assurent un pilotage rapide et précis des impulsions d'air comprimé afin d'optimiser le nettoyage des filtres et les performances de vos installations.
En savoir plus
Électrovannes proportionnelles
Contrôlez avec précision le débit ou la pression grâce à nos électrovannes proportionnelles. Idéales pour les applications nécessitant un pilotage fin et une régulation continue.
Électrovannes cartouches
Optimisez l'intégration de vos équipements avec nos électrovannes cartouches. Compactes, performantes et fiables, elles répondent aux exigences des machines et systèmes automatisés.
Traitement de l'air EXPEL
Garantissez un air comprimé propre et maîtrisé grâce à la gamme EXPEL : le filtre à air comprimé révolutionnaire, sans besoin de maintenance.
WEBSHOP OI TECHNOLOGIES
Commandez vos produits en ligne
Découvrez nos solutions industrielles et passez votre commande en quelques clics...
Questions fréquemment posées
Voici quelques questions fréquentes sur les électrovannes 54 LG.
Les électrovannes 54LG offrent :
un débit jusqu'à 12 500 Nl/min,
une forte résistance à la contamination,
une conception équilibrée insensible aux variations de pression,
une maintenance simplifiée,
une excellente durée de vie.
Elles sont particulièrement adaptées aux environnements industriels intensifs.
Oui.
Les électrovannes 54LG intègrent :
des joints haute température,
une graisse spécifique verrerie,
des bobines classe F,
des composants conçus pour les environnements thermiquement exigeants.
Oui.
Grâce à leur conception robuste et à leur forte résistance aux contaminants, les 54LG contribuent à :
réduire les pannes,
diminuer les opérations de maintenance,
améliorer la disponibilité des lignes de production.
