Silencieux gros débit

Les silencieux OI Technologies permettent de gérer l'échappement d'air, qui est une source de bruit importante, en sortie de vos appareils.

Ils possèdent une capacité d'atténuation importante des bruits d'échappement et vous permettront d'améliorer considérablement vos conditions de travail, la sécurité, la protection, et le bien-être du personnel.

Les silencieux OI Technologies répondront à tous vos besoins d'atténuation du niveau sonore.

A l'intérieur du silencieux, le flux d'air se divise en passant à l'intérieur de la grille située à l'entrée de celui-ci. Cela génère des jets d'air multidirectionnels qui participent à diminuer le bruit. L'air est ensuite dissipé et ralentit en douceur au travers du filtre. Tous ces effets conjugués permettent une atténuation importante du niveau sonore.

Caractéristiques techniques :

Matière du filtre	Fibre de papier	Polymère haute densité
Pression de travail	0- 10 bars	0- 10 bars
Pression maximale admissible	12 bars (modifications haute pression sur demande)	12 bars (modifications haute pression sur demande)
Température de travail	- 10°C à 65°C	-10°C à 120°C
Atténuation de bruit moyen	20 à 25 dB	20 à 25 dB
Filtration	5-100 µm	5-100 µm
Résistance à l'humidité	Faible	Haute
Raccordement disponible	Métrique, BSPT (R) et BSPP (G)	Métrique, BSPT (R) et BSPP (G)
Matière spécifique sur demande	Acier inoxydable, etc...	Acier inoxydable, etc...

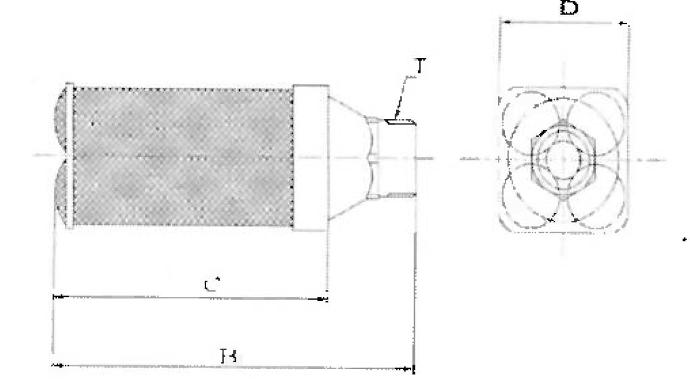

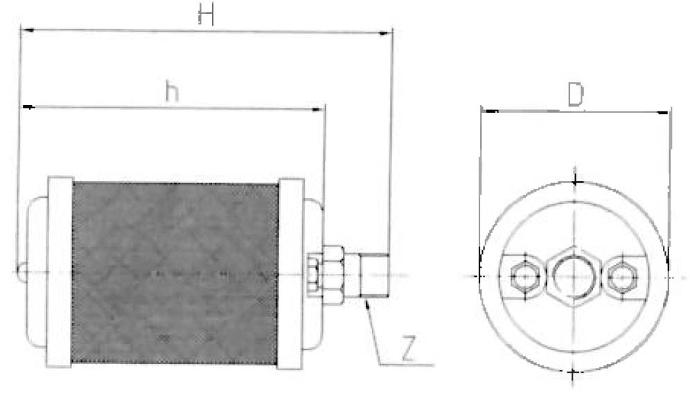

Dimensions :

Référence	T	H	h	D
OIT-SIL-C-**-1/8	1/8	83	68	46,5
OIT-SIL-C-**-1/4	1/4	112	92	46,5
OIT-SIL-C-**-3/8	3/8	132	110	66
OIT-SIL-C-**-1/2	1/2	150	125	80
OIT-SIL-C-**-3/4	3/4	181	156	87
OIT-SIL-C-**-1	1	219	183	99
OIT-SIL-C-**-1-1/4	1-1/4	219	183	99

OIT-SIL-C-**-1-1/2	1-1/2	340	299	133
OIT-SIL-C-**-2	2	476	432	13
OIT-SIL-C-**-3	3	593	472	173
OIT-SIL-C-**-4	4	599	472	199
OIT-SIL-C-**-6	6	790	611	277

** : Option à définir pour obtenir la référence finale (mêmes dimensions quel que soit l'option choisie).

Rapport d'essai du bruit :

Référence	Pression de test (bar)	Bruit	Pression différentielle (bar)
OIT-SIL-C-FL-3/4	5	75	0,42
OIT-SIL-C-FL-1	7	83,4	0,65
OIT-SIL-C-FL-1-1/2	7	86,5	0,20
OIT-SIL-C-FL-2	7	86,5	0,18

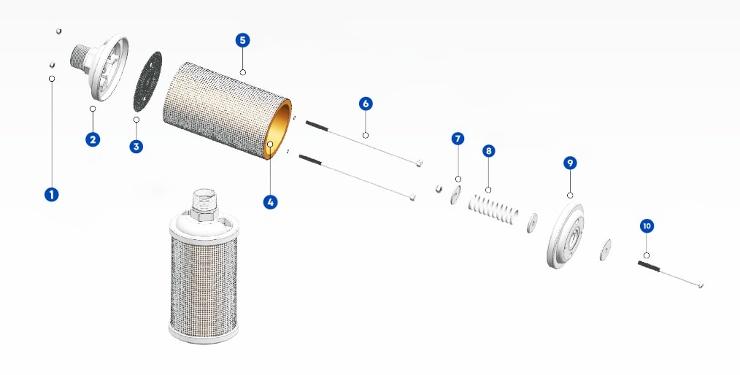

Schéma technique :

1	Ecrou
2	Couvercle en aluminium
3	Grille en acier inoxydable
4	Filtre en fibre de papier ou polymère haute densité suivant option
5	Grille en acier inoxydable
6	Vis zinguée
7	Rondelle
8	Ressort
9	Couvercle en aluminium ADC12
10	Vis zinguée
